锻压技术：锻模的预备热处理

HEATS

　　1.预备热处理制度

& |7 h6 Q6 ?& g# R/ h! E* b" g

　　预备热处理制度：采用完全退火、不完全退火、等温退火、球化退火等预备热处理制度。

8 |8 ]$ y( j( V

　　一般低合金锻钢：采用完全退火的工艺制度来进行预备热处理。也可在随后的冷却中采用等温方法进行等温冷却。

　　中合金、高合金锻模钢，宜采用不完全退火及随后的等温冷却方法进行预备热处理。

( ~: t) K" e6 ~

　　对型槽尺寸要求精密的锻模，可以采用经退火后进行一次调质处理的方法作为预备热处理。

　　容易产生白点缺陷的锻模钢，开坯后，应直接用防白点的退火工艺制度进行处理。

; ]0 P) ?7 N* m- J, j6 v0 W' [$ I

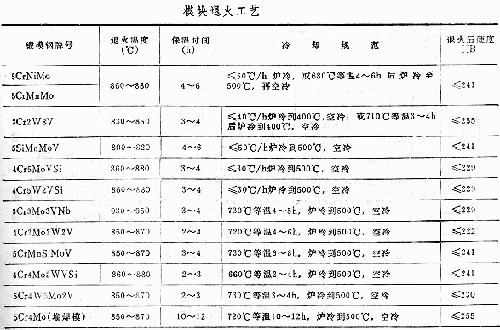

　　2.模块退火工艺

, `6 z5 p6 S: ^8 l% V

　　生产中，由于装炉数量多，升温和均热保温时间特别长，随炉冷却温度下降很慢，保温时间可适当缩短。

% ~: W7 {+ C8 `* ^+ W/ r1 b

　　退火后的组织和硬度应符合有关的国标、治标和技术条件要求。

, O- y' J: W: E4 f$ q6 K0 d

　　模块由于原材料成分、偏析、变形程度的不一致，在个别情况下，碳化物以网状、链状沿晶界分布和大小。

. k$ _: @, T2 c* ^2 J) x

-
