这两天的成果

许昌 · 发表于 2010-4-30 22:05:27

您需要登录才可以下载或查看，没有账号？注册会员

×

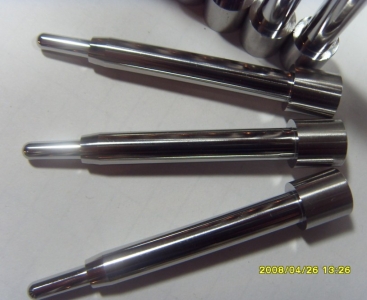

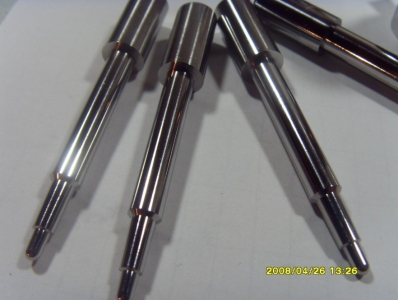

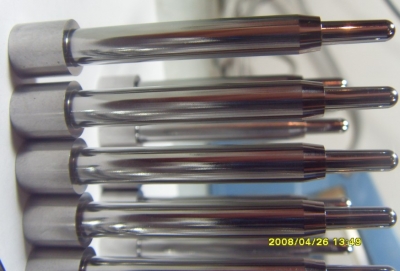

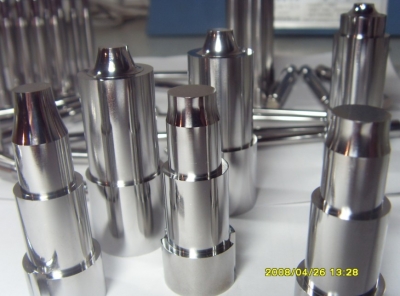

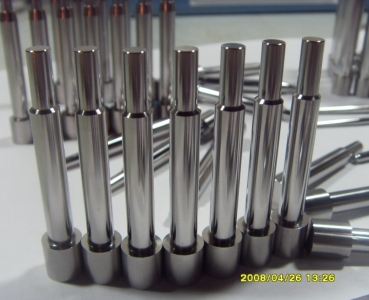

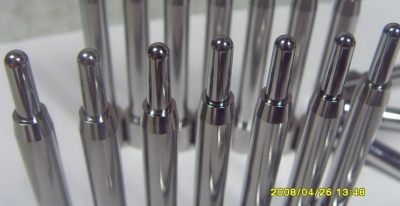

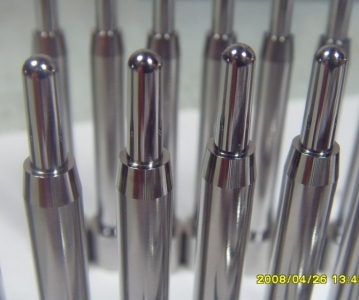

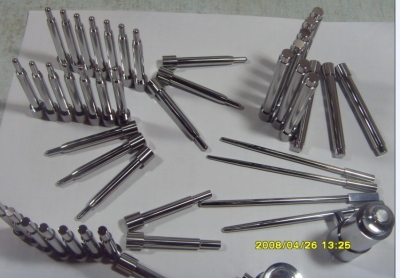

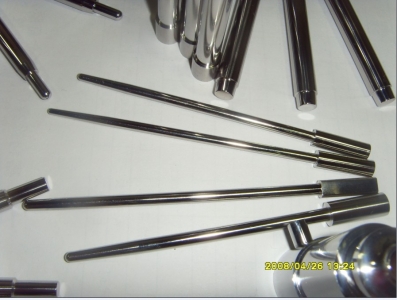

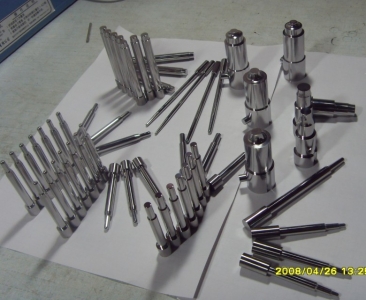

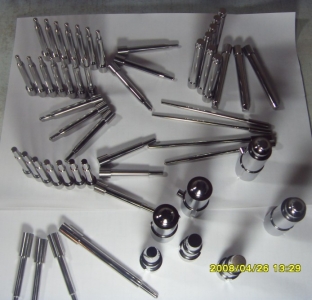

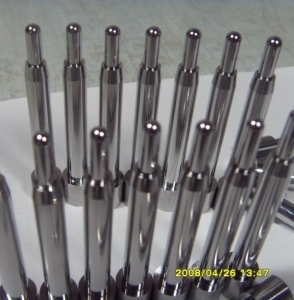

都是些圆的工件，方工件俺很少做啦，不在行。圆的在行。这些都是型心。基本都是在冲子机上搞得。大家多交流交流。

吸血鬼 · 发表于 2018-5-16 19:51:04

涨知识，谢谢分享

yz7297423 · 发表于 2010-4-30 23:03:05

冲头
我以前用１４３２Ｂ做这个的，材料太难磨，ＨＲＣ６２-６４

许昌 · 发表于 2010-4-30 23:25:53

回复 2# yz7297423

郁闷真么看的呢。这像冲头？拉伸也没法用啊。这是型芯

maoyijiang1112 · 发表于 2010-5-1 05:59:46

这是塑胶模具的圆心，成型圆孔的，我厂也经常做这些东西，不过没有版主的种类这么多，材料应该是VIKING或者是SKD61的吧？

yz7297423 · 发表于 2010-5-1 09:37:43

冷挤压冲头也是这个样子的
一模一样

shine97202 · 发表于 2010-5-1 12:07:03

感觉第10张有难度,当然加工的光洁度没怎么好,不知道LZ是怎么加工出这么好的光洁度的,还有,这些工件的某些部位是不是外圆磨加工过的?要不2天加工这么多LZ也忒强悍了

蚂蚁上树 · 发表于 2010-5-1 13:47:00

型心基本加工工艺流程应该是：车-外圆磨抓真圆度（开粗）-无心磨压外径（留余量精压）-冲子机靠头-平面磨扫头控长 -冲子机成型

许昌 · 发表于 2010-5-1 14:59:48

回复 7# 蚂蚁上树

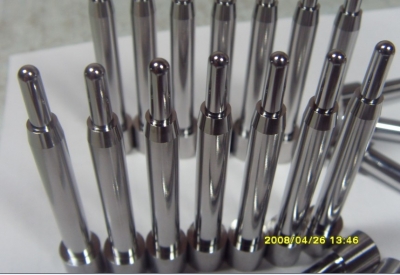

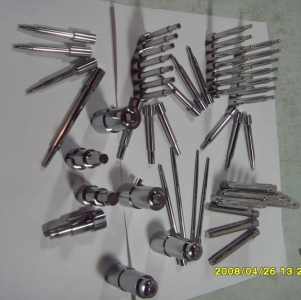

第四张最难搞啦，靠后面有两个的前端圆弧是三个R相切在一起的。砂轮在平磨上要一次搞定才好。基本是无心磨做杆径，仪表车做头厚清角。平面磨少头控长。冲子研磨机做前端成型。

许昌 · 发表于 2010-5-1 15:01:02

回复 4# maoyijiang1112

是的料是 H13的

有梦最美 · 发表于 2010-5-1 21:22:01

这些型芯都抛过光了吗？

hhd160 · 发表于 2010-5-2 10:23:45

五金里面也好像有类似工件

思索 · 发表于 2010-5-2 10:58:06

好好看哟~
呵呵~
学习学习来了

许昌 · 发表于 2010-5-2 12:58:22

回复 10# 有梦最美

羊毛轮打抛光蜡抛光

tianxing · 发表于 2010-5-2 20:50:17

回复 13# 许昌

好东西阿。真想好好学学。图13这类的零件头部SR的精度有多少，Ra能达到多少啊。
期待你的指教：QQ83928594

许昌 · 发表于 2010-5-3 12:14:56

回复 14# tianxing

精度是可以做到0.005以内的。圆弧的光洁度是相当好做的，能达到多少我也不知道，也没东西量。反正稍抛光一下就能照人了。

tianxing · 发表于 2010-5-6 18:18:55

回复 15# 许昌

那这类零件的价格多少
