三角形冲头怎样接R

成型高手 · 发表于 2010-5-1 21:36:17

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

如图所示。三角冲头前边外径是10.00，三个角分别是50。60.70度，两个顶点到对边的距离分别是6MM.8MM。请问高手们如何在三个顶点接R1.2，怎样计算和调圆心

自动冲压 · 发表于 2010-5-1 21:41:11

简单的方法就是画个CAD图纸让电脑自动计算好了。

maoyijiang1112 · 发表于 2010-5-1 21:54:56

我的理论还没实践，不知道可不可行

成型高手 · 发表于 2010-5-1 22:00:05

是自己算啊，难道你去面试别人考你的时候，你说等我到电脑上拉出来再磨吗？！:L

maoyijiang1112 · 发表于 2010-5-2 06:55:49

这个工件的后面部分应该是圆的，那就好调一些，如果不是，还得用夹具。

hhd160 · 发表于 2010-5-2 10:19:11

楼主说了外经是10那肯定是圆的了
这样的还没做过
回去想想

思索 · 发表于 2010-5-2 10:44:25

这个之前有，自己找找......
调圆心距，角度....

hehaifeng · 发表于 2010-5-13 21:50:56

想不出来是啥样子的

fanxiaoyu · 发表于 2010-11-7 19:42:10

不知道怎么算

maoyijiang1112 · 发表于 2010-11-9 17:50:51

用双向冲子器调中心距，还有上面有角度刻盘的。

魔界幽灵 · 发表于 2010-11-9 20:49:26

好做用双向冲子器调中心距就可以了没那么麻烦

随风飘渺 · 发表于 2010-11-12 20:25:15

用冲子成型器

*钢铁侠* · 发表于 2010-12-22 22:51:07

就当是斜度接R 一样的分2次接罢了。。。一次接一边 2边合上不就好了吗？
你那个太尖了必需的分2次接的。。。。没其他的办法了。。。。

于都人 · 发表于 2010-12-23 08:55:53

用双向冲子成型器,磨好三角形之后磨R，磨R要调中心，也就是说把当前要加工这个R的中心调到冲子成型器的中心，让R的中心和冲子成型器的中心在同一条线

soling1320 · 发表于 2011-2-12 13:23:01

嗯嗯，首先我们可以确定的是这个冲头的那个三角形所有条件我们都可以通过三角函数计算出来，这就好办了！
首先，我觉得我们最好不要去找工件的中心（三角形的外心，好像没什么可以利用的条件，呵呵O(∩_∩)O~）
再次，我们要知道三角形的内心的一些关系（三角形内心是三角形三个角的平分线的交点，内心到三条边的距离是相等的）
然后，我们就把工件安装好利用内心到三条边的关系找到这个弓箭的内心，调试好了。

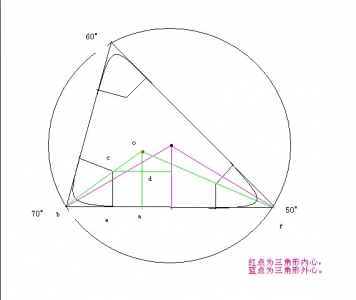

现在，我们来了解一下再找到内心后，如何把内心移到R1.2的圆心《三角形内心是三角形三个角的平分线的交点》

bf边知道角obf，角ofb知道，便知道三角形obf的所有条件
因为知道ob边就可以知道oa边和ab边，而be边放在三角形cbe种可以求得。
这样我们就知道了ab ，不饿， oa。
那么从内心o移动od【oa — ce（及 R）】，ae【ab — be】就找到70°角R的圆心了

lidaishishu · 发表于 2011-2-12 19:35:42

:):)Y=[(cos20°×L）÷cos(20°＋30°)]×sin 30°* H& X# z! _) i {
X=[(cos20°×L）÷cos(20°＋30°)]×cos30°
