投影砂轮两斜度相接之交点

maoyijiang1112 · 发表于 2010-5-8 21:06:25

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 maoyijiang1112 于 2010-5-8 21:37 编辑

先上图

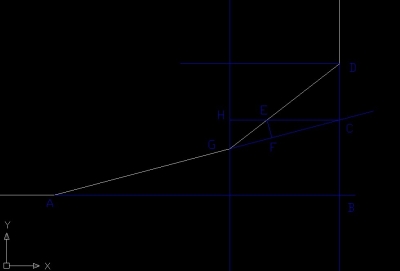

图形是砂轮切在投影片上的形状，这里是要计算两斜度的交点与基准面的尺寸。

在这个图形上我们可以测量出AB的尺寸和BD的尺寸。经过计算可以知道CB和DC的尺寸。

在这里我们要求的是HC 的尺寸。

EC=DC/tan角度CED

在这里做EF垂直于CG

那么' X, K( R( q: s) t6 b/ y5 X" V+ N: D
EF=sin角度ECF*EC

接下来就要求出EG的尺寸

已知角度EGF=角度DEC减去角度CAB（这个一定要看懂）

EG=EF/sin角度EGF

角度HEG=角度DEC

HE=cos角度HEG*EG

最后就是HC=HE+EC

还请高人推出公式，本人不会简化。
