看看这样磨对不对

suwujun · 发表于 2010-5-16 03:29:16

您需要登录才可以下载或查看，没有账号？注册会员

×

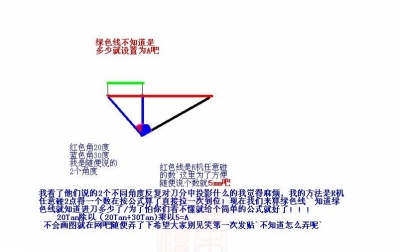

以这个为主题

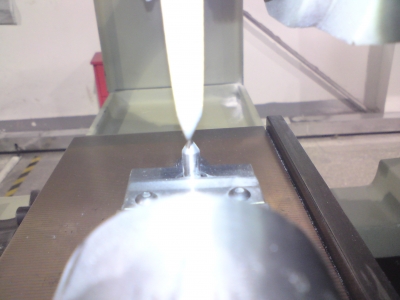

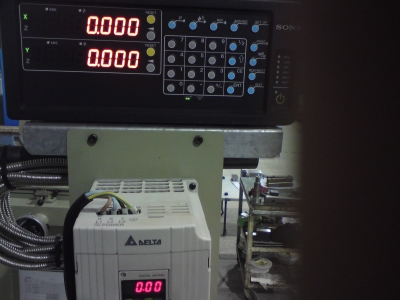

前对刀归0

...

.

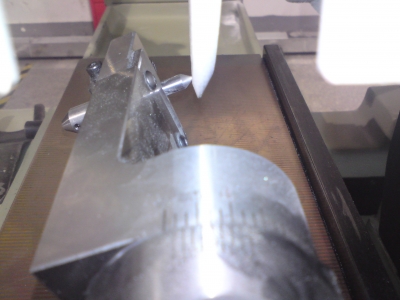

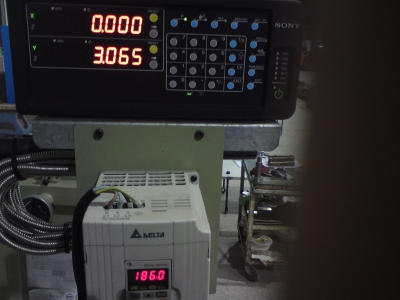

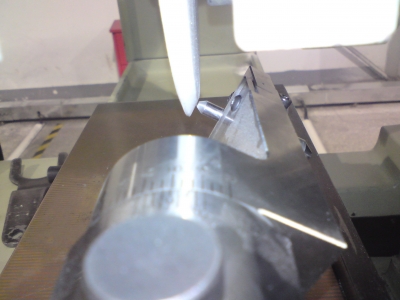

后对刀3.065

.20TAN除以(20TAN+30TAN)乘以3.065算得A等于1.183不知道对不对哦!

.

抬刀就不会怎么搞了.是退到1.183下刀修还是?

这个我修1CM不知道是不是R机尖点碰砂轮尖点下到1CM?
还是怎么修~!在就是怎么和工件对刀下数哦`新手非常好奇望论坛师傅们耐心解答! 非常感谢!!

805930836 · 发表于 2010-5-16 08:45:02

后对刀3.065；设为数值L Lxtan20Xtan30/(tan20+tan30)=X LXtan20/(tan20+tan30)=Y;X,Y分别为下刀和进到数

805930836 · 发表于 2010-5-16 08:46:16

碰数时得注意砂轮底部应大于圆弧长度不然打不出来的哦

思索 · 发表于 2010-5-16 09:09:32

你要做什么？

suwujun · 发表于 2010-5-16 16:04:32

回复 2# 805930836

非常感谢~1

805930836 · 发表于 2010-5-16 16:35:43

回复 5# suwujun

客气我也是学徒呢只是几何还勉强可以

suwujun · 发表于 2010-5-17 21:58:43

回复 6# 805930836

哦.我就懵多了.我算来等于1.185.1.185是y轴0位进刀数!0.65.0.65是修刀碰沙轮尖顶下的数对么.

164242035 · 发表于 2010-6-16 19:08:50

:(看不明白

254651054 · 发表于 2010-6-23 01:12:13

这应该是打斜度接R的成型砂轮吧、、论坛有的你找下。我上次看到了。。忘了在哪。

吸血鬼 · 发表于 2018-6-10 23:23:57

我喜欢直接对刀，不想算了
