外圆磨出来起棱。

古董1883

最近磨一根轴，材料不锈钢一类，（0cr14-ni6-mo-nb）
( f( A, h2 r! ]) ?; p

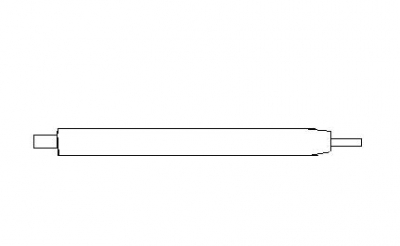

长1米2，直径有55，65，75这几段，一边有个直径30，长100的小直径，如图
  P8 Z/ y, M7 A3 G& x4 p9 r: V' ?砂轮普通白刚玉46粒，皂化油切削液
磨的时候几乎看不见火花，仅一点火花，也全淹没在切削液之中，
& y4 i" ]3 W0 }0 `. G现在磨的话，就是刚修好砂轮，中间磨出来还是很容易一棱一棱，就是起棱，不圆，但磨的地方越靠近两端，就不太容易起棱，
( G! `- X' T# a2 Z$ `% R1 [
我觉得工件比较长，刚性不足，砂轮不匹配，这两点最主要原因，
% l3 E9 s, U4 B! P) G这根轴公司以前磨过很多，但是是其他人磨的，直径跟长之比为1：17，刚性应该还是可以的，所以都没听说中心架的，都直接双顶尖磨的。
8 Z$ m9 ^. o! W9 x' Y8 B9 D还请有经验的前辈指教
$ Y* p4 Z: g7 L: E$ F) [

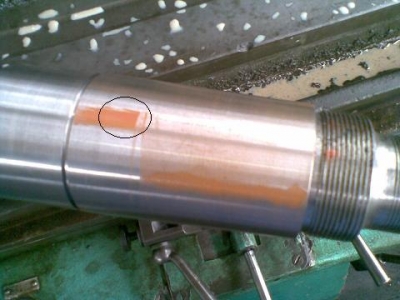

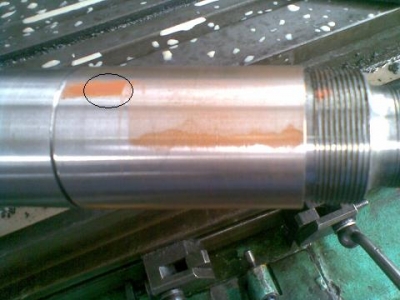

5 f: z! c3 B! U5 E1 `6 v图上的锥度地方，用红丹粉涂后，用塞环试了下，
5 w+ M% z* k, D1 r8 m" E; H圆圈处是我原始用手涂红丹粉的地方，塞环因为还没圆圈处大，所以没碰到，其他地方是察到的。
. L, P. i& T* [/ G, @上图大家看下，这样是否算达到所要求的接触面大于80%了呢？

yz7297423

这个不算真正的不锈钢(估计算马氏体)
应该不是太难磨的,但是堵砂轮是正常的,需要经常修砂轮
: I1 O5 O; `! d, z3 q5 I精磨之前修一次砂轮,把震痕光掉
! C: r* ^2 ^. a4 f" _, a) k接触面,图上还看不出来,因为你把红蛋粉涂的太厚了,涂薄一些再观察

张国耀

CBN砂轮是最佳选择，
4 @" O; N: f: X5 E8 ~8 u# y其次使用PA砂轮应该可以满足你的要求，砂轮相对正常偏软点！
其它一些磨削工艺方面需要注意的上楼给你解答过了，其它的你搜索一下论坛内部！
) C: h: U6 Z: h& ?问题提问很清楚！给予奖励！:P

古董1883

多谢楼上师傅指导
3 J2 E9 i1 S) t* O  CCBN砂轮我听说磨硬料非常爽，象HRC60这类淬火料
: w! U0 ^* I. n! s; D/ h' \这个不锈钢硬度好象不高，就是很容易粘砂轮
我又看了下相关资料，可能单晶刚玉好象比较合适，砂轮硬度也选偏软些那种

张国耀

多谢楼上师傅指导
CBN砂轮我听说磨硬料非常爽，象HRC60这类淬火料
/ h4 E, A9 m, z8 S1 i这个不锈钢硬度好象不高，就是很容易粘 ...
$ Q% B: }" c- c* Q2 Y古董1883 发表于 2010-5-20 19:37


登录/注册后可看大图

8 U& b& @) a' t( l; s& y: i3 `
    CBN砂轮;也称立方氮 化硼砂轮，
9 C4 [$ n/ m. c, i6 s+ D立方氮化硼砂轮的特点之一是：对于黑色金属，特别是硬度高，韧性大，高温强度高，热传导率低的材料。具有良好的磨削性能！
树脂结合剂CBN砂轮是首选。
2 K6 F4 _. h7 E& Q8 V: ^0 {, y9 {其次选择是SM砂轮《相当于为诺顿SG砂轮》，再次是SA砂轮。
这上面是针对你的这种不锈钢材质，另外不锈钢的材质要因不同而异。
% V9 w6 D! Z. O- |% j, _" q1 M你在论坛内部搜索一下我有一个专题文章 不锈钢的磨削问题解决方案 专题。支持下载。
链接在下http://www.chmcc.cn/thread-5469-1-1.html

zwb

学习了。。。。。很详细。。。。

古董1883

今天把砂轮修粗，起棱的问题解决了，但外圆粗糙度不好
看来只能在精磨剩下两三丝时候，把砂轮修细一些，再磨到尺寸
$ F$ [5 S% a" ]# u; \9 l7 w但也不能修太细，否则可能砂轮一接触工件，外圆又起棱了。

张国耀

今天把砂轮修粗，起棱的问题解决了，但外圆粗糙度不好
2 Z: A3 e+ P. c6 ?; ~4 _看来只能在精磨剩下两三丝时候，把砂轮修细一些，再 ...
古董1883 发表于 2010-5-21 16:50


登录/注册后可看大图

    在你现在的基础上，硬度软一点。大概一小级。就可以
2 v' t  S, K$ q# b8 f8 q- m) B组织稍大点！避免你在使用过程中的一些小问题。
但是有问题的砂轮，方可显示出兄弟们的高超技术！:lol

60粒的砂轮

工件转速少慢点

王锋

立方淡化…沙轮我没用过。因为太贵，除非一年都是干哪些麻烦件。你的情况就时不时几条。我觉得不用特别选沙轮就白刚玉好了。修整时金刚笔要突出棱尘。一定要粗精磨，这样才能保证工件台阶处不会因沙轮损坏而产生大几个丝。也解决了你的问题

菜鸟寻求帮助

受教了   我上线怎么人真么少那想好好和你们多多 学习

KIS18891120

把头架的速度调慢一点，试试吧，要么看看头架这一块有没有地方有锣丝松动，试试看吧

古董1883

:)多谢了，砂轮休粗，到尺寸时候多光刀，问题基本就解决了

张国耀

多谢了，砂轮休粗，到尺寸时候多光刀，问题基本就解决了
' S1 e8 T. `  I: W  N4 \1 X古董1883 发表于 2010-6-1 16:42

% U, E: c- W* `4 S
登录/注册后可看大图

  H2 t# [  J. m( j, |# E
    求助公布解决结果奖励！
你这个效率如何呢？砂轮休粗这个问题不错，但是到尺寸时多光刀你这个影响效率不？
; X' i- g. u9 w3 ^/ z' x9 X% a% h是不是砂轮可以使用粗一号的或者砂轮的组织大一点。这样可以避免你这个问题。

古董1883

严格来说，影响效率肯定是有点的。但还在接受范围以内
6 n$ u9 z- [/ q) n) e+ w2 r$ ]) {砂轮的话，下次要去仓库换个软一级的，会更好点。
现在已经用46粒的啦，再粗肯定不行了

数控轧辊磨床

精磨时砂轮可以调慢些，15---20，很好磨的。
