nsp -55绘图仪换画图针技巧

fanchuan

5 U( m) `1 y0 ^: o$ |: n% `/ cNSP-55绘图仪

工作头部分
' V7 j, Z9 D8 k: h

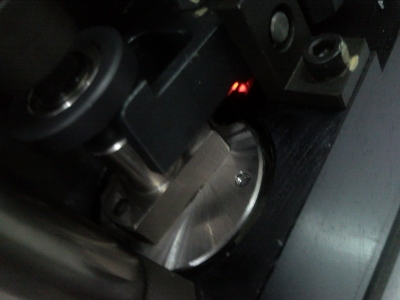

$ N- {5 ~- Z: ^7 E/ @; J  F1 o 放大画针部分


1 y. ]. Q. E7 Y$ ^) _软体部分

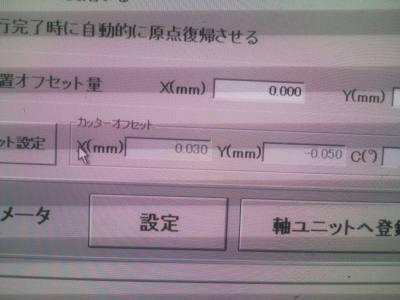

  换好新做的画针后，（空了在说怎么磨画针），打开“C:/Program Files\けがきプロッタ”内の”Correction” 选择CAD格式。按顺序
8 \8 F4 x4 U+ K# M# p* wＣ ---Y --- X   分别按20X   1X    1X 的比列画出  １ 画Ｃ时，先点击到设定画面，把Ｃ軸（オプション）を使用前面关掉，返回画２０倍用投影观测哪根线最细，如-10的那根最细则输入-10，ＯＫ后在把Ｃ軸（オプション）を使用打开。２　画Ｘ。画１比１的，检测离中轴线最近的那根线。读出值开始有值的则加上　如开始是０.０２、这次是０.０３　则结果是０.０５，输入进去，在画几次看看。３　画Ｙ时，道理一样，就是结果不用相加，好了后，保存。
　　说的比教简单，我打字慢。截图弄不好。当然若是碰到不会的，可以联系我，我可以细细的讲给你！！

光磨小许

就是WIADA的绘图机没用过，不过感觉跟大量的差不多，每次换刀都要设定刀长和偏移量，比较麻烦，但画出来的精度高，不知道这个机带不带C轴旋转的呢。

huangxue

带C轴旋转的

光磨小许

带C轴旋转的
3 C! y% X0 \9 o4 v% ghuangxue 发表于 2010-5-28 23:10

' l' O7 r( k# |* G/ b; J( V
登录/注册后可看大图

, i8 K- l) L% y, [6 j9 a6 B
# Y# j+ u; t$ [2 T2 T
5 ]3 P9 s4 Q  m  h, J    看来比WASINO的NTP-5是要强很多啊

huangxue

各有所长吧！

光磨小许

带C轴旋转的刀理论上来说精度是要高一点的.

ZJW8023

进入设定是需要密码的

ZJW8023

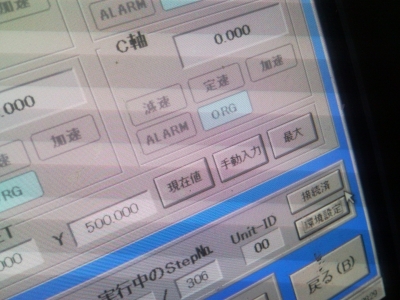

这种机台带C轴旋转

光磨小许

进入设定是需要密码的
9 E$ w. F2 q1 ]ZJW8023 发表于 2010-5-31 11:06


登录/注册后可看大图

. ~: E; u. @; p6 ~' C
    高级设定肯定是需要密码的.主要是防止不懂的人把设定调乱了.大量的机台也有一个设定的

*钢铁侠*

不懂。。。。完全的  不明白。。。。没接触 了解 过啊 。。。。？

陈大少爷

我们公司也是NSP-55这补正和设该及安装程式，有需要我可以协助
