无锡普通M1050A无心磨精度问题走过路过都进来坐坐

忠林 · 发表于 2010-6-1 11:47:39

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

用无锡普通M1050A的无心磨做精度要求在-0.005至-0.008以内,光洁度0.8,有那位高手做过的出来探讨下呀积累点经验,我在加工时总是会出现两只工件尺寸出现偏差,而且尺寸变化很快,尺寸无法掌握;发了三十万出去退了三万多回来;郁闷啊/都没办法交代.是我的技术不够还是机床精度不够啊;各位都来说说吧

研磨者 · 发表于 2010-6-1 12:07:42

兄弟，你测下不是尺寸不好，是圆度不好，而造成尺寸不好，工件可能是椭圆的

日月星辰2010 · 发表于 2010-6-1 14:09:21

可检查一下导轮架进给往复定位精度。再分析原因。

忠林 · 发表于 2010-6-1 19:19:38

该如何解决呀

忠林 · 发表于 2010-6-1 19:21:18

兄弟，你测下不是尺寸不好，是圆度不好，而造成尺寸不好，工件可能是椭圆的 u0 t2 x3 O% N
研磨者发表于 2010-6-1 12:07

, z8 ^& j0 E$ J5 O5 L' B0 D6 u
登录/注册后可看大图

该如何调啊

研磨者 · 发表于 2010-6-1 19:24:45

你有办法测工件的圆度吗？测圆度看看是多少，调好圆度看看，尺寸会有改善吗？

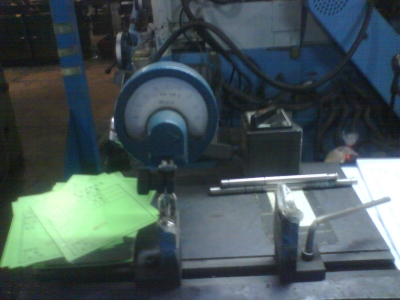

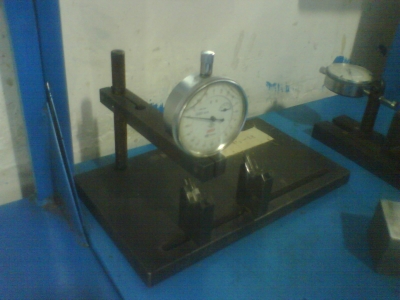

你找老张要他去买个扭簧比校仪来用，顺便做个这样的架子。

难道你会忘记这个侧圆度的东东吗？去新地方也不能忘记老地方有用的东东啊！

141058 20090518.jpg

研磨者 · 发表于 2010-6-1 20:06:42

此情此景，你应该很熟悉吧

忠林 · 发表于 2010-6-1 20:37:18

架子做好了来到

高祥 · 发表于 2010-6-6 22:44:02

夹角的不同，测出来的结果是不一样的。夹角是90的话，测的是圆度，如果是120的话，那就是测三角了

昶亿源猛男 · 发表于 2010-6-22 23:35:20

修导轮把水平调调

40159023 · 发表于 2010-6-25 10:18:15

看看产品的图纸，在做磨加工工艺

阳林 · 发表于 2010-6-25 11:43:02

回复 6# 研磨者

您好！
你这个测圆度的是个好东东，能不能发个详细的图片和说明给我啊？先谢谢您！

好不容易 · 发表于 2010-6-27 20:51:08

前几天去了一个地方，v型铁是用四个轴承做的希望大家可以借见。

好不容易 · 发表于 2010-6-27 20:51:44

前几天去了一个地方，v型铁是用四个轴承做的希望大家可以借见。

研磨者 · 发表于 2010-6-27 20:52:22

回复  研磨者
9 Z, A5 ~# f5 l8 M: n7 _9 F2 d2 [1 u0 e
, _; p* m& a) D" v7 J* g$ r$ M& P- D  [
您好！6 x$ }. M- x* `& @8 C* U, @+ v
你这个测圆度的是个好东东，能不能发个详细的图片和说明给我啊？先谢谢 ...8 W' b  h6 ^7 T7 h8 q
阳林发表于 2010-6-25 11:43
7 H3 }1 P5 ^: t

登录/注册后可看大图

没有详细的

XUAN · 发表于 2010-7-18 20:28:47

度要求在-0.005至-0.008以内,半精磨要控制好
