（专题）无心磨床磨削多孔等特殊工件的专题讨论

研磨者

为了增加论坛会员的交流，活跃下气氛，所以找了个很难加工的工件请大家来讨论一下加工方式和方法
7 g! m2 V1 a& O  ]# r

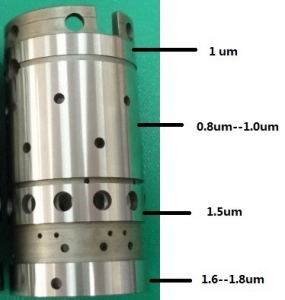

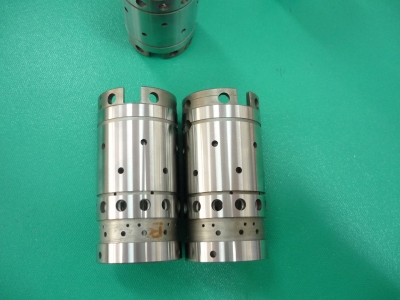

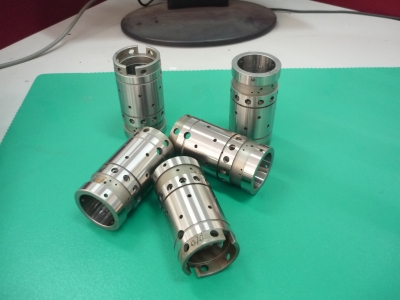

5 w8 N: n  H1 H9 u1 E/ w9 v    下图是论坛一位网友的零件图，发给我试磨过，比较难调整，目前还没有好的磨削办法，机床的性能基本到了极限。大家看看用无心磨还有没有更好的办法

要求圆度1um  内

; W& m9 P! D6 t- R, J
, ?' f1 c, W# K4 y! f
& P# v5 X' I4 e# E0 }6 i1 I5 i0 x" G
( E+ V+ t. K' i) S3 T: H
' ~( ?/ o  x: {; B% W6 h


% _; M$ i2 k6 r& U& s最后一张是磨削的最好的效果

徐云平磨

关于无心磨我不懂只能看看你们的发言,了解一下

南有嘉木

为什么要这么多种光洁度？

黄晓凯

这个工件比较有挑战性，上次我也磨过一款带点孔的产品，机床本身也不是很好，调整上面可能也有点问题，磨起来圆度就是达不到要求。
: g8 a" ^- ~& V3 H% ?/ A* {虽然磨削的时候感觉什么都正常，就是圆度不行。
个人感觉磨多孔的冷却跟砂轮影响比较大。但是对这个没什么经验。也没比较独特的见解。

张国耀

楼主最好让你遇到的一些难点说清楚点。这样可以让各行业的人士共同出谋划策！
看到凯子说圆度不太好！你那里遇到的呢？

455294057

特殊工件特殊处理。慢点肯定能保证  要速度的话 难

cheng

圆度要求很高, 技术性难题!
6 r. x" }  ?  t. J

无心圣手

有难度!!!
4 a) g" O; J, f7 `* ^# p首先机床本身性能要求要达到,
多孔磨削主要是如何解决磨削热的散热.冷却液选用比较讲究,
: b" Z. m! E$ U3 J还有它有几个台阶要用成型机台,再加机械手送料.分次磨削,小台阶的圆度是靠大外圆的圆度带出来的,大的不好小的也难保证,
5 C8 `1 j. g7 `带点孔的台阶产品分布的重量也不一样,圆度不易控制!难啊.请教研磨者 你是如何加工的?

1040无心磨

1040无心磨    刀板10MM的磨 应该可以

1040无心磨

1040无心磨    刀板10MM的磨 应该可以
9 q# }! p1 y  b! z/ ~$ H孔多的一面开头  通磨

研磨者

1040无心磨 发表于 2010-12-15 20:58


登录/注册后可看大图

1040无心磨    刀板10MM的磨 应该可以
; o3 M* b6 Y3 v& p4 s孔多的一面开头  通磨

7 \- A* n$ y! n) Y% I4 d1 P/ i   兄弟 这个工件的直径35mm
- h. ]$ v5 E9 @. g0 }; w9 d) ]
你用1040  磨还磨那么多孔的,即使能做,那加工的精度能保证到2um 内吗?

东吴

这个活主要解决导轮对多孔表面支承应力变化的问题，主轴精度好的话尽量让导轮接触完整圆柱表面。把1.5um处导轮虚掉。导轮采用硬材质的A150T或陶瓷导轮，应该可以磨到1um吧（F1--50波)

东吴

哦我讲的是切入磨，通磨的话1um难保证!

广交无心磨朋友

回复 无心圣手 的帖子
. \1 G5 d1 b2 w! a
* v3 w3 n5 s8 M' ~6 P. C' U3 p这是通磨的哦，没有几个台阶啊。

无心鬼见愁

好想没说外径是多大的?要求很高?一般机床做不出来?只有用?高精度的的无心磨?应该可以吧

烟斗阿兄

这个国内的机床估计很难达得到。在机床精度能达到的情况下，中心高尽可能的高，但是要注意工件跳动。
