各位看看此斜度偏心圆能否加工

许昌 · 发表于 2010-6-5 23:13:51

您需要登录才可以下载或查看，没有账号？注册会员

x

本帖最后由许昌于 2010-6-5 23:20 编辑

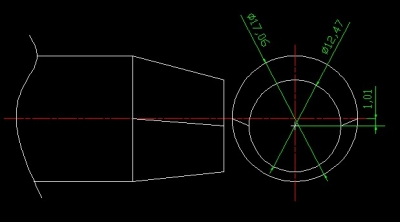

大家看看此工件在平面磨上能否加工。我自己想了一个方法。暂时没时间实践。大家也说说看。

刘国军 · 发表于 2023-11-2 21:37:50

平面磨可以磨砂轮底部修个斜度然后上冲子成型器打表找第2个园的中心就可以磨了。个人
来自: 微社区

BHD · 发表于 2021-2-19 12:17:10

过来学习一下，回头回去试一下

李晓伟 · 发表于 2022-10-25 19:48:51

ukhekjojifgfgjfklkg

980790079 · 发表于 2010-6-5 23:33:28

慢丝割一个圆套，内径和工件一样大，外径随便定一个，但要保证圆套内外径偏心和要加工工件偏心一样，这样加工起来就好多了，适合批量加工。不知这样可不可行？（圆套必需做一个埋头螺丝，以便固定工件）

wang890920 · 发表于 2010-6-6 10:26:00

上冲子打表 +正铉台很容易的

wang890920 · 发表于 2010-6-6 10:28:38

加工出来工件能有台阶

lqg · 发表于 2010-6-6 17:52:02

用加工中心

329389821 · 发表于 2010-6-6 18:06:07

3楼说得多。我也是这么做的

壮志雄心 · 发表于 2010-6-6 18:10:01

这在外磨应该很好做呀，为什么要在平磨做呢？

WHY · 发表于 2010-6-6 21:14:08

平面磨可以磨砂轮底部修个斜度然后上冲子成型器打表找第2个园的中心就可以磨了。个人看法不知是否正确。

WHY · 发表于 2010-6-6 21:14:41

平面磨可以磨砂轮底部修个斜度然后上冲子成型器打表找第2个园的中心就可以磨了。个人看法不知是否正确。

0523 · 发表于 2010-6-6 22:34:15

不可以磨，两个圆心的连线和圆柱的轴线是有倾角的，而每个圆的心轴都和那个圆柱的中心轴线是平行的。能磨出来的话是个椭圆而不是真圆。用3D软件来讲这是个混成特征，最好是NC加工。

qs49817 · 发表于 2010-6-7 01:09:11

我看磨不出来

suwujun · 发表于 2010-6-7 09:44:03

2楼的应该可行

我这的都是NC加工
在让放电精加工

fly · 发表于 2010-6-19 23:18:08

楼上说的用慢走丝割个圆套，再用研磨机加工就可以了。同心度可以的，用冲子机也可以加，反正方法很多。多思考一下就可以了

weige · 发表于 2010-8-15 20:22:48

这个好做，

fanxiaoyu · 发表于 2011-4-1 14:48:21

偏心还有斜度哦

老徒弟 · 发表于 2011-4-1 15:34:24

磨出来可是不是和工件一样的
