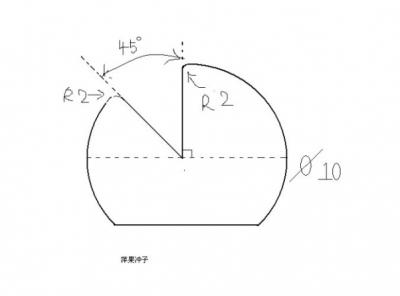

请问这个工件的2个R2怎么算接

忘会的师傅教下!
如果有视频就更好了

maoyijiang1112 · 发表于 2010-6-6 18:18:31

先加工平面，再做V型槽，最后算出两R的相接高度，接顺即可。

suwujun · 发表于 2010-6-8 19:11:38

如何算啊
各位师傅

云落风知 · 发表于 2010-7-8 13:11:01

槽跟R应该是一刀出来的吧

xuanxuan · 发表于 2015-3-27 19:45:34

{:soso_e113:}

吸血鬼 · 发表于 2018-3-17 23:18:01

削边。然后做V
ARC SIN 2/（5-2 ）第一个R接R的角度 ∠1
垫R2，进刀R+R SIN∠1 下刀R ，接顺，有要求的话可以投影
第2个R的圆心角是90度
直接打一个砂轮大于这个数 R/SIN45
然后垫R2，2边摆45度，分中，打出R，接顺，有要求的话就投影
把所有数字算出来，自己看情况先做哪个R才好
