R接R求教!

suwujun · 发表于 2010-6-6 09:33:41

您需要登录才可以下载或查看，没有账号？注册会员

×

有人能教我接这个R么1

怎么算和对刀接! 最好有示意图或视频!

感激不尽!!

吸血鬼 · 发表于 2018-4-19 20:45:10

谢谢分享，只要弄明白圆心角和圆弧的关系
就很好理解了

许昌 · 发表于 2010-6-6 12:39:24

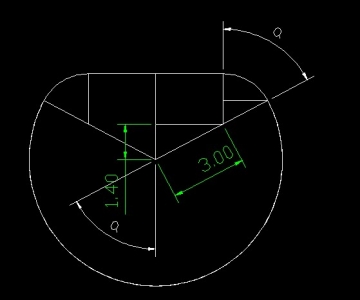

这是根据你给的已知数画的。你好好看看。多动动脑（好好想想),多动动手（多钩钩画画）。而且论坛里有很多了。

jcq5566 · 发表于 2010-6-6 16:15:25

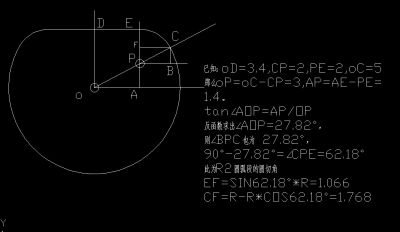

下面是我的思路：

329389821 · 发表于 2010-6-6 18:01:22

三楼的，你确定你的答案是OK的SIN62.18XR=、、、？、？？？、、

成型高手 · 发表于 2010-6-6 18:58:26

三楼的思路是对的，但公式写错啦EF=AE-AP-PF=3.4-3Sin27.82-2cos62.18, CF=RSIN62.18按者个数洗砂轮和对刀接顺就OK啦

jcq5566 · 发表于 2010-6-6 20:19:55

本帖最后由 jcq5566 于 2010-6-6 20:24 编辑

纠正一下错误：CF=SIN62.18°*R=1.768
EF=R-R*COS62.18°=1.066

圆弧段的尺寸算出来了，根据尺寸用R机修整砂轮。

lincome315 · 发表于 2010-6-9 18:47:48

:hug: 新手来看看学习了

suwujun · 发表于 2010-6-9 19:04:23

谢谢师傅了`

懂了`1

昨天晚上试了下 :loveliness:

周海波 · 发表于 2010-6-12 20:52:37

如果是不通的R2，怎么加工啊:lol？？

zhouqijin · 发表于 2010-6-12 21:50:53

看不明白图纸

1234 · 发表于 2010-6-12 22:04:37

关键是要自己能动脑筋搞懂:

魔界精英 · 发表于 2010-6-30 21:52:39

太麻烦了，用CAD拉CF/EF就可以了。速度快，准确率高，

陶瓷磨 · 发表于 2010-7-11 14:39:41

路过,踩一下,都是好人呀

tgymm · 发表于 2010-7-22 14:15:14

算的不错自已多动手更好

15989384626 · 发表于 2010-7-23 00:24:18

算的不错自已多动手更好

砂粒 · 发表于 2010-7-29 23:23:05

方法正确我就是这样做的
