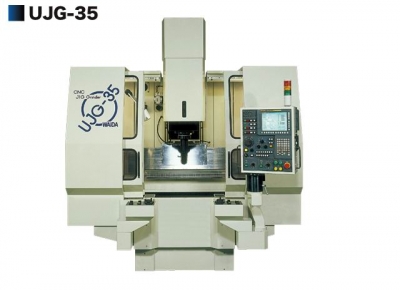

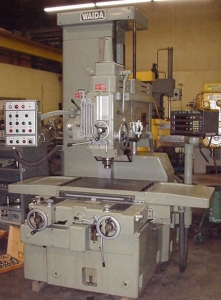

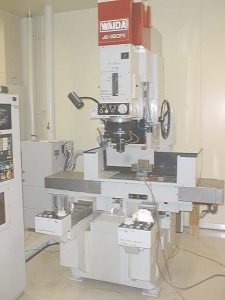

CNC 坐標磨床
$ K0 Y. u6 r( N3 w( P利用新型U軸構造及獨創軟件解決了坐標磨床磨削加工時的諸多問題。可連續加工異形孔,
" A/ F" A0 c6 c操作方便,性價比高。% K+ G1 c0 U+ L0 W( I: ]1 Y- Q
●用途:對精密模具、精密零件、夾具等的孔或輪廓形狀進行高精度加工( _2 G0 O( J$ B: q
●特點:– 新型U軸構造
6 q  H6 F" T6 G$ R2 K. U剛性提高,可大幅縮短加工時間1 {2 e. {( n; F% n
隨著加工範圍的擴大, 連續無人運轉性能也得到了增強# x3 Q  M: B: D; L
– 防止油飛濺,解決了油附著到工件上造成的精度管理煩惱
: L9 v4 S$ C/ m; P+ g. V– 便於操作的獨創軟件3 G( N3 W3 B! \6 l
從用戶的角度出發,操作方便, 容易實現高精度! p( A+ |, L  E0 J- ]% b9 ]# }
– 精度勝過測量器
- R" n% {% r% H8 Z( O/ ]# J# B– 充分考慮環境的密封罩
- {9 Z, ?, K6 c3 F) b' A●規格:– XYZC四軸同時控制+ E+ w2 n  F. R4 }/ C" B. O
– 工作台尺寸700X320mm
6 w- d8 Z/ n3 R; ~# ?1 S$ D. ?3 g1 e– 工作台移動量 (X) 600mm
& O. W; V% B- j) P* Q! l– 工作台移動量 (Y) 300mm' V& m) p0 U- g0 t. `
– 套管軸上下移動量 (Z) 120mm8 ~+ J; E& U9 S. x

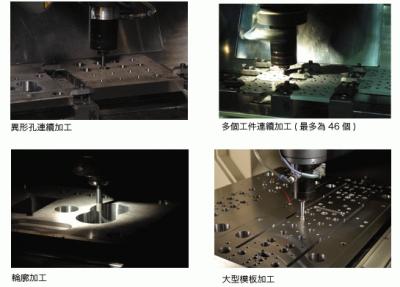

/ D9 _5 l2 i* ^! x" E難加工材料的高效、高精度加工技術
7 z7 G7 N, M( B) i6 S- {  J7 p●加工孔徑、孔距精度、真圓度及圓柱度在1μ範圍內5 Z: P. I. h8 U: z3 s, S9 S
在三塊鋼板層疊狀態下,φ8.500 的銷規可以穿所有的9 `- l7 ?6 o7 t& O2 E& f0 }6 [$ o
八個孔,φ8.501 的銷規無法穿過。. P* a3 f0 h# B3 o7 H
無論旋轉哪塊鋼板,只有φ8.500 的銷規可以穿過。
9 o, a. B6 ?, C8 p此工作可證明孔徑、孔距精度、真圓度及圓柱度加工到
8 H+ T$ a; p3 o了1μ範圍內。% m# T0 x$ u9 C& c8 l+ L
●機械的穩定性
2 O) O7 u" |1 N3 b幾個月後加工同樣工件,也可以加工出同樣精度的工
$ A' c7 I# }3 G1 ^1 f: ^件。* v. p. `- |4 t
使用其它批次的機床,也可以進行同樣的加工$ b. N- L+ _0 s( P6 L+ h
改變條件,總計加工5 批,無論如何改變組合狀態,僅" R* S' f, U9 p/ |$ c2 o$ U
φ8.500 的銷規可以穿過。2 i! C$ n8 g, b# [# Z
因此,可以證明UJG-35 是值得長期信賴的機床。
2 R* S% \$ H0 U8 W5 X, C只需做好充分準備工作,按照正確的加工順序加工,即: d) O/ }7 ^* \0 F* t7 i
使沒有特殊環境或高級技術者,使用UJG-35 也可實現3 C0 |& w" {9 Y
這樣高精度加工。
$ b5 y' x" {4 [' `' R8 E- ~

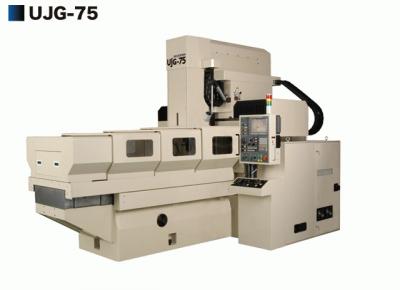

* v7 c9 c$ S' c4 @  U( B8 T, } ujg-75.gif + a+ ?% S. d; F  k3 G% `
該坐標磨床在1,300mm× 650mm的大加工範圍內,實現了高生產率與高精度加工的並存。
7 i9 G* G6 @, F% B9 e它通過高剛性構造、超精密傳動機構及熱變化對策來進行各種高質量的加工。1 ?4 q) U: l( L2 U4 y: o. c2 D( t0 M& F
●用途:對精密模具、精密零件、夾具等的孔或輪廓形狀進行高精度加工
. _: S' W6 J3 x; L; O' E●特點:– 寬工作台(1,300×650mm)
+ M' H! Z$ c/ w+ x: q" u# j' N. e5 T可加工大型工件,實現長時間無人運轉: `* s0 O0 c% `5 \1 @& K5 c$ N3 h
– 新型U軸構造& _+ i# d% w" x0 O
剛性提高,可大幅縮短加工時間和粗磨加工
' ?' s7 g: o. J' f8 E8 R隨著加工範圍的擴大, 連續無人運轉性能也得到了增強
  t0 f) F; N: b4 a2 t- T5 V– 防止油飛濺,解決了油附著到工件上造成的精度管理煩惱
8 x* o7 O6 e5 J! j3 j– 通過高精度機床測量(選配),使精度管理標準化2 G, b7 H/ M$ R! _9 r. W
– 便於操作的獨創軟件; z- V! M5 S  ]3 C5 c/ E& R& I
從用戶的角度出發,操作方便, 容易實現高精度/ ~$ e1 g5 I( D( S6 m
– 精度勝過測量器
1 C) u" [6 a) e- P$ r; V$ W– 充分考慮環境的密封罩
+ X* h1 c, @4 x! z0 F3 _●規格:– XYZC四軸同時控制2 k2 C2 C9 F" F! ]  u
– 工作台尺寸1,300×650mm1 \- f) G, l% e# @7 w6 [
– 工作台移動量 (X) 1300mm
5 L4 X7 w* n, @– 工作台移動量 (Y) 650mm+ i- L% q  ]4 _/ j
– 套管軸上下移動量 (Z) 120mm+ @2 J1 q  x5 K, Z9 a: V
/ M# h5 s8 T: o7 x4 I
6 f" ]5 j: e, O( J0 L$ K% e& F$ |9 ~  l6 G2 m6 c8 t
4 V( b1 F& u7 {9 y" l* A" `2 L8 N% q( E, M- S: f7 M
WAIDA LOGO.bmp Copyright © WAIDA MFG CO.,LTD.
