这类大中心孔一般如何研磨？

古董1883 · 发表于 2010-6-12 17:11:17

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

工件长600，中间是个通孔，内孔直径在25，类似矿泉水瓶口大小，有60度倒角，内孔两端就起着工件中心孔作用。
请问，这类工件中心孔一般如何研磨？
直接在磨床的原顶尖上上点研磨膏转上一些时间吗，但长此以往，顶尖不是也会磨损啊
还是需要另外换付顶尖，上研磨膏，研磨，但我这里又没有多余的的大顶尖
研磨时间一般需要多久

zpngbrs · 发表于 2010-6-12 19:03:41

如果工件加工精度要让高的话，上三爪，闭式中心架，校正，翻内磨，将内磨砂轮修30度倒角，磨削中心孔.如果你那里有中心孔磨床的话，那就方便多了.

古董1883 · 发表于 2010-6-12 20:14:28

谢谢楼上的回复
那直接在外圆磨床的顶尖上涂点研磨膏有作用吗

zpngbrs · 发表于 2010-6-12 20:25:36

呵呵...你找个大头合金顶尖，叫线切割把锥面给你割成六面，，可以装在车床，钻床上对工件中心孔进行刮研。很方便，也很实用。至于你说在磨床顶尖上涂研磨膏研磨中心孔，我没有操作过，也不知道有没有用~！这么大的孔还是磨一下最好。

古董1883 · 发表于 2010-6-12 20:43:02

你说的我明白了
楼上的朋友有Q号码是多少，认识一下，我加你
或者你加我吧，我号码网页上就有（不能复制，看着数字用键盘打出来）

wangyonghui · 发表于 2010-6-13 08:04:14

研磨膏在研磨的时候会损坏顶针，不能这样使用。
想要达到好的效果，可以在钻床上装专门抛光类的砂轮，然后研制中心孔。这样毛边也能清理，光洁度也很好。
但是孔这么大的工件如果是想要直接用死顶针做，中心孔内就必须很光滑。工件要求如果不高，可以都用活顶针，这样对中心孔是否光滑就没多少要求了。

quijianf · 发表于 2010-6-13 12:03:19

大合金头的顶尖很贵的，上次看了一个40直径的要３５０，我都没舍得买

zpngbrs · 发表于 2010-6-13 18:56:20

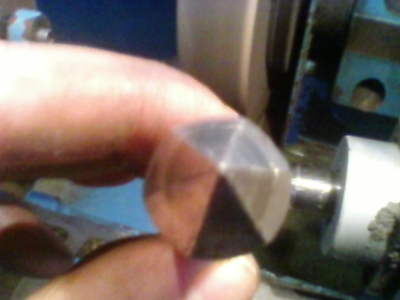

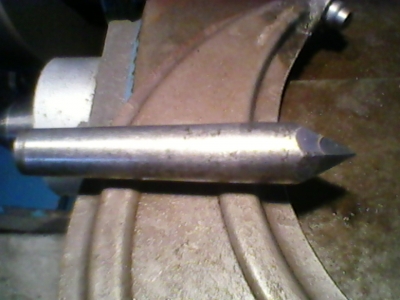

这个是我自己用的，一般的小孔都能对付.孔大了直接用内磨修磨~！

古董1883 · 发表于 2010-6-13 20:27:35

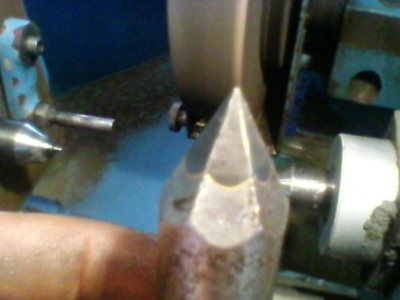

图看到了，你这个是六刃的顶尖吧，我以前也有听见师傅说用这种顶尖在车床上对中心孔进行刮研
也看到过人家在中心孔上涂些研磨膏，用类似这样的顶尖上，放磨床上空转一会，中心孔会更光些
你说的大中心孔用内磨修磨的确是好方法，在效果和质量上应该是很好的，可能就是在操作的时候麻烦些。

绝版低调 · 发表于 2010-6-13 20:48:44

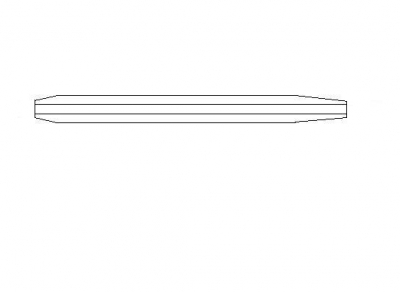

我现在手上干的活和你说的很象,长850的,孔26,外圆30,直线度-0.1,外圆工差0.02以内,

绝版低调 · 发表于 2010-6-13 20:53:14

加工起来有点难,我干熟年了但半天才干一根,
我的方法很简单,自己做两个合金的顶尖,买合金头,自己焊,然后自己莫好合金顶尖,这样便宜些,
市场上可能有卖的,你可以看下.这样你不用研磨直接开磨,可以保证质量,效率高,成本低
最好零件的倒角自己加工,我就这么做的,呵呵

绝版低调 · 发表于 2010-6-13 21:04:18

自己动手,丰衣足食,赶活都是生活逼出来的:L

zwb · 发表于 2010-6-14 09:40:46

总比买上十几万的中心孔修整机好吧。。。。。

tianjiantin · 发表于 2010-6-15 20:42:00

哈哈哈，我们是直接用瑞士产的中心空磨床磨的，看了你们这么多方法，佩服啊，不服不行

KIS18891120 · 发表于 2010-6-22 20:00:19

回复 8# zpngbrs

你的研磨顶尖哪里买来的，也想买两只，

zpngbrs · 发表于 2010-6-22 20:28:57

回复 15# KIS18891120

这个是我从厂里朋友那里卖来的
