大家来看看工时多少

 火.. [复制链接]
发表于 2010-6-17 22:08:07 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
本帖最后由 光磨小许 于 2010-6-18 00:35 编辑
5 R  s% {) _9 h& s! G& |/ P$ c6 x8 T' ~- t0 Y* t

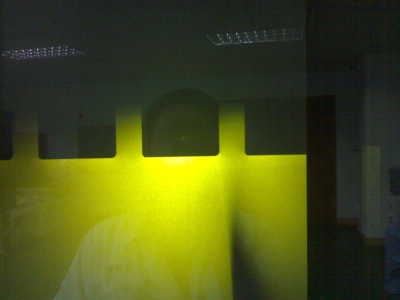

2.jpg % y% H) T  y) [7 x; U/ k: G& Q
( r% W: O* \) K5 M2 C2 p0 M
1.jpg ' F! T1 X& n0 ]) e' _" u  y( R1 ~

+ D- h4 ]" D  m; `3 f$ ]工件如图，总数量56件，其中48件刀口长度20MM，8件刀口长度15MM.，为了PG加工后面R角方便，冲子先只撞了一个面，3.0那个位置到位，另一个方向磨床未加工，先由PG接2-R0.2的R角。大家看一下，这56件R角加工用你们各自的加工方法要多长时间。
5 Q5 d! b0 M7 b0 xPS，只精修，开粗时间不算在内。装夹方法和工具不限，全程自己一个人自己装夹。
回复

使用道具 举报

 楼主| 发表于 2010-6-21 01:07:53 | 显示全部楼层
这个大家都不愿意参与么，呵呵，我的加工时间总共为75分钟，大家说说看自己的加工时间呢
回复 支持 反对

使用道具 举报

发表于 2010-6-21 07:31:35 | 显示全部楼层
这个大家都不愿意参与么，呵呵，我的加工时间总共为75分钟，大家说说看自己的加工时间呢
) ]4 I: x$ z0 i! e光磨小许 发表于 2010-6-21 01:07

/ t" w8 L% D, B0 ^* R4 z9 m
登录/注册后可看大图

( g) w% m$ |/ E" a1 T' v. T/ a' Z$ j1 E4 x5 P) h* O

3 f% n; ^% u# r: m# o8 j    做PG的实在太少。知道我们论坛的估计也不多…
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-6-22 00:23:48 | 显示全部楼层
做PG的实在太少。知道我们论坛的估计也不多…7 K* I& u% Z6 A% M
醉清风 发表于 2010-6-21 07:31
$ O, Z& N7 C, b' M) Y

登录/注册后可看大图

, j! G: H" k' r1 C1 @# k# E3 q/ _! y6 ]" p- k2 N

# }- d4 O; i' K! i$ \' ^    其实坛子里高手挺多的，就是多数不愿意现身。
回复 支持 反对

使用道具 举报

zlxqwyd
发表于 2010-6-29 21:41:05 | 显示全部楼层
大概60分钟。。。
回复 支持 反对

使用道具 举报

发表于 2010-6-29 21:56:09 | 显示全部楼层
上面那位56支75分钟就可以做出来哦   实在是厉害 要是我做的话至少要10小时哦
回复 支持 反对

使用道具 举报

发表于 2010-6-30 13:34:07 | 显示全部楼层
本帖最后由 fanchuan 于 2010-6-30 13:36 编辑 ! u) W; B8 i9 G8 p! b5 U
1 R8 K- o! L+ O
0.2的R我们不开粗。我们可以计算跑直线1分种跑2.0MM、
$ p; A. L( |# e7 ]5 k20秒可以跑完Ｒ０.２　用强磁装夹一次一排２８个　　
! ^& g4 \5 q$ Z& g1 T４.０００ＭＭ*２８个　间隔０.５　计约１２６长，（加工" ]8 U# Q( O0 L- T, k2 u
后面的R时机台摆斜几度。就不会碰到主轴的），两块强磁来做，
" v' S( g4 H" P6 @就是28PCS*２０秒*2（2—R）/60=18.6分钟*2板零件
8 C, L  y: j3 K$ I5 ~) l- a. N就是37.2分钟，中途换砂轮加对刀5分钟共计42分钟，如上计算& W4 p# H. p# N6 T- u- Z0 d
应该可以完成，要不？我们也做批这样的零件试试？:lol
1 c! U5 x  B+ i0 m+ m  本人观点，供参考，应该可行！！:)
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-1 00:55:25 | 显示全部楼层
0.2的R我们不开粗。我们可以计算跑直线1分种跑2.0MM、
) n1 k! k- v8 A9 U" A/ v+ G/ J20秒可以跑完Ｒ０.２　用强磁装夹一次一排２８个　　 ...9 M: b3 M* z( a! R
fanchuan 发表于 2010-6-30 13:34

# m" H, e( ~4 f, q
登录/注册后可看大图
$ v, c3 r; [# ]4 ]* H" V
- _9 ?: y; K/ ^5 @- A8 B

4 D/ C! {$ |* [2 ?/ z" w    0.2的R角不用开粗如果只跑一刀的话多多少少会有点让刀的，这样精度就没法保证了。按照你的算法，基本可行。
; y1 Z# W1 R. ?" y# B: g( O我的实际加工中，跑程式的时间与每次移动对工件的时间实际计算大概是23秒一件，不过我们的磁台不够你那么长，一次只装夹12件，另外还有一部分的刀口长度不一样，所以还要加上一次调行程的时间，再有就是我只一个磁台一个人装夹，每次十二件，做完十二个R角后换一次刀，每二个磁台上去后第一个R角不用换刀和对程式，所以总时间75，如果用多几个磁台的话就可以省去几次换刀对刀的时间，我估计时间跟你算是就差不多少了。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-1 00:57:51 | 显示全部楼层
上面那位56支75分钟就可以做出来哦   实在是厉害 要是我做的话至少要10小时哦
0 D5 [- l5 H( i% f* s! s; ^372899499 发表于 2010-6-29 21:56

: _5 Z- P0 V9 n6 a& x+ u; @6 Q
登录/注册后可看大图
( }+ D; r' s: [5 X8 {. M; T

2 U0 Z3 P1 U# B1 G5 }+ k1 d& V4 ^* p, W& d; l
    10个小时你有点太夸张了，如果你的机台与工作环境都比较熟悉，就算你跑F0.2那也用不了那么长时间的，要对自己有点信心。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-1 01:02:54 | 显示全部楼层
& V8 G+ m$ p6 d* y) q

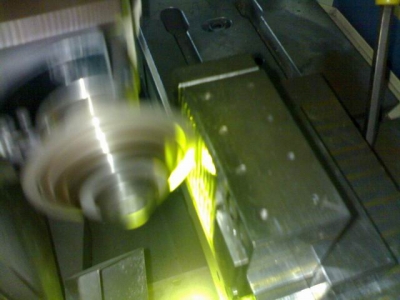

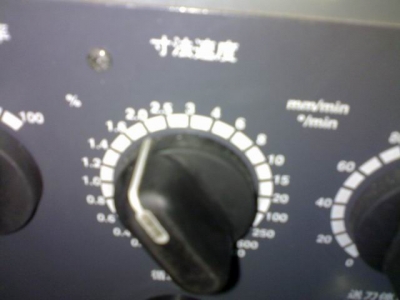

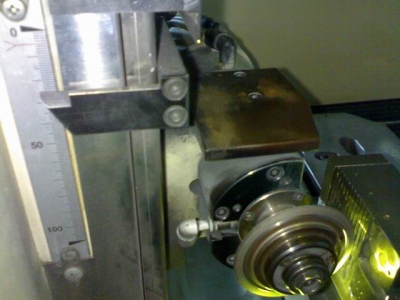

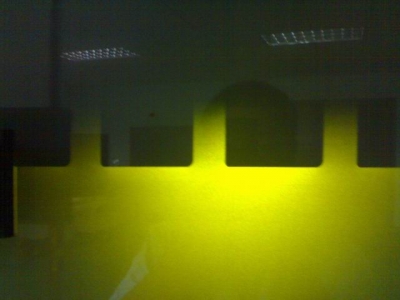

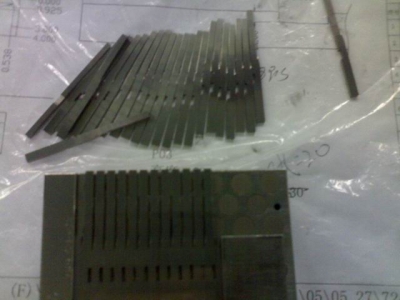

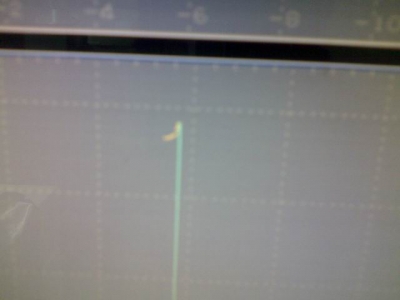

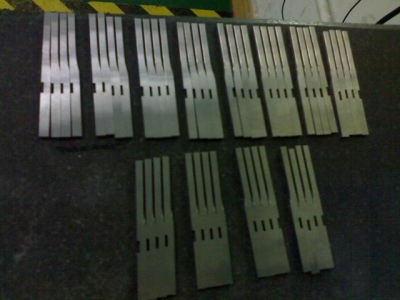

, P8 t- I; q( P6 ?% L 调整大小 201006111057.jpg . ]0 a: L7 E2 N  S2 W' D# B
  i' X# K5 b; A( m+ J$ @/ s% Q
调整大小 201006111058.jpg
# ^' `* }( S. h, N9 p' i5 C, q
* A8 e# v* C; ^* l, Q 调整大小 201006111059.jpg ; u, J2 k3 }( H& M4 z6 v- S

: e% G7 X: X) G 调整大小 201006111060.jpg * z2 z; P4 J' ]# D0 S
$ |0 N: E4 l0 }% \0 \8 [) r0 {5 R
调整大小 201006111061.jpg
! E2 F9 G& z$ y# c8 `9 j
% r0 c# R4 t' b/ a& C  J 调整大小 201006111064.jpg
! a; H" u. V6 j+ i

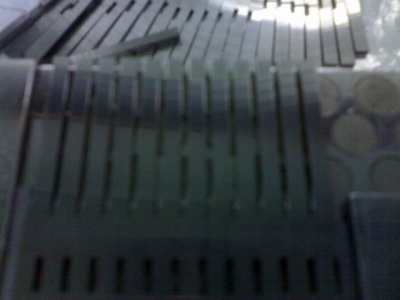

$ h4 [! [# \! R8 u加工过程中实拍的图片
更多图片 小图 大图
组图打开中，请稍候......
回复 支持 反对

使用道具 举报

发表于 2010-7-1 10:45:36 | 显示全部楼层
嗯 我们一般没有段差的Ｒ（就是尾部不会对砂轮有影响的）　０.３Ｒ一下都不开粗，4 i$ m4 i- X" A, T1 O( H4 i
　　做这样的R 我觉得还是稍旧点的砂轮15V比较好用。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-1 22:32:26 | 显示全部楼层
嗯 我们一般没有段差的Ｒ（就是尾部不会对砂轮有影响的）　０.３Ｒ一下都不开粗，+ [% I1 D" S  M; J0 {5 j4 x7 M
　　做这样的R 我觉得还 ...
4 m$ R* P0 G6 q3 Yfanchuan 发表于 2010-7-1 10:45

& G1 F3 k& y3 U! E& C& M' L: D
登录/注册后可看大图
+ D) T/ M, ?8 B

: [7 S! T5 U7 ]# E4 c  G6 b5 N' j* s# q4 |% M
    这个工件注意到有一面有断差的，会有一点撞到的，做这种当然是R角越大切削力越好的刀更好用，如果可以的话选择树脂砂轮那更好。
回复 支持 反对

使用道具 举报

kenria
发表于 2010-7-2 17:33:25 | 显示全部楼层
没有一次性的做过那么多的冲头，不好估计
回复 支持 反对

使用道具 举报

发表于 2010-7-2 17:42:18 | 显示全部楼层
没做过PG 哦。。..
回复 支持 反对

使用道具 举报

发表于 2010-7-3 19:36:21 | 显示全部楼层
回复 12# 光磨小许 0 x, W3 y4 v  d* V, U
) ^. ]1 |* X/ }; c

) E3 F! M+ C: y( _) f: G  p) h    你好！你帮我介绍的那位开PG4500的朋友呢？希望可以和大家多多交流一下
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-3 21:51:40 | 显示全部楼层
回复  光磨小许 ) n: @+ ~$ O5 c  _' Z, G9 ]8 y& _0 ~
- k) n1 q+ m  w" ?0 l, k4 @
/ r/ J+ T# u; L" w+ D
    你好！你帮我介绍的那位开PG4500的朋友呢？希望可以和大家多多交流一下
( u3 ?% K! d7 w# c6 g' r; GPGx4500王者 发表于 2010-7-3 19:36
( x& F, ?$ ]# @1 h

登录/注册后可看大图
( X0 E+ d5 H# h4 w* E- M; M4 ?" E0 k
( X9 k9 @& b: ]. E% W# J% l) D: u

  s% I9 Y8 O# ^8 q+ [# ~    额，应该是帆船兄弟说的给你们介绍的吧，我看到坛子里还有有位ID跟你差不多的，也像就叫PG4500，应该是那位兄弟
