求助！电镀的金刚石砂轮总是坏掉，求高手帮忙电镀！

gjjtyui

我们单位使用球形的电镀金刚石砂轮加工陶瓷，外单位电镀的砂轮总坏掉，求高手帮忙电镀！或者帮忙介绍个好的合作单位！
砂轮基体代加工或者我提供现成的都可以。
$ I9 C1 {; e) t! u砂轮尺寸：R9
砂轮颗粒100左右。
, @: @; Y5 R; {5 r' U

万分感谢！

jilanding

刘国军 发表于 2014-3-15 12:47
呵呵，不怎么懂电镀

% }3 u8 x4 e' r' B) g你说的坏掉是啥意思，坏哪了
  ^. ?3 f1 u3 ?9 R* m  q

516670240

这个贴子吸引了不少行业专家和老板{:soso_e113:}。

刘国军

呵呵，不怎么懂电镀

张国耀

你这个应该是磨削陶瓷的过程中出现脱砂现象比较严重的问题。
2 @" a: E8 d6 |  d9 J' |7 N# N是单独R角上面脱落快？还是全部脱落快。
有可能是电镀方面的原因。但是磨削方式不合适也会出现类似问题。
. n" g: W3 j7 Q4 m8 o% g$ Z如果是砂轮问题。有兴趣可以给我发来几支。看能否克服你现存的问题。

taiyanshalun

如果沙粒很容易脱落，主要还是砂轮制作工艺问题，我这边是台湾配方做的，如果需要我帮忙，可发机体过来，帮你镀两支样品。

精密磨削

一般电镀砂轮坏掉,从工艺来上说，主要是这几点，第一是电腐蚀不到位，第二是打低不好,第三是电镀不均匀，夹具没有设计好，第四是电镀过程中电流过大磨料碳化，第五是电镀层太厚磨削不锋利，或者电镀层太薄造成脱砂。

gjjtyui

很感兴趣，我先谢过，麻烦给我发个地址，我邮寄过来。

gjjtyui

- g6 f$ n$ Y- `. V6 F
  M; b! L- ]$ q7 f- l( N, S$ Y回复 2# 张国耀

3 ^* N$ i( v2 L5 q
6 [! V' E+ _) }0 c5 a9 o    很感兴趣，我先谢过。

gjjtyui

1 B; G' Z1 y% T& X( D  _
- A; ~$ S9 R3 _( d' Y/ K应该是砂轮颗粒脱落才坏掉的，有时候一个砂轮用一天就磨出基体来了。
3 D# D, h7 I: Y, @6 _- ], _# x当然也不排除砂轮的径向跳动问题，磨损经常只出现在单边。
* h/ U  z4 Y7 {$ A$ A给我们电镀的老板说基体的材料对电镀有影响，我们的基体是45#，是否正宗就不得而知了。

精密磨削

是的那个老板说的有一定的道理，说专业点就是基体应该有较高的氢过电位，这个就相对复杂点了，钛，铬，钨不适用于做基体，铁，钴，镍，铜用做基体可以。不过铁中一般含碳，所以尽量用含碳量较少的钢材，低碳钢

gjjtyui

2 ^4 B/ q' O5 w1 \( e; g! k谢谢！涨知识了！
电话我留了，给个地址吧！我发几个样件过来。  谢谢！

gjjtyui

  ]- J  k/ e8 E& d5 D常用的位置坏掉了。

金属狂人

咋和我最近的研究对象这么像？
王哥的分析很强悍
/ f4 \) _9 T9 q' c0 e我也从中学习啦不少

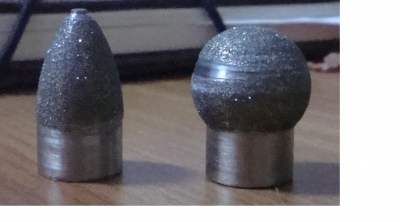

% k% l7 s3 N1 ]1 t, [: G# G从你的图来看
装夹和受力不均匀上存在很大问题
8 a  \7 l, Q- P" U9 T震动受力对磨料的脱落起啦很关键的一环

张国耀

从磨削工艺方面考虑一下吧！

一木道长

看你右边那个砂轮的磨损，貌似砂轮很晃。。。。

张国耀

狂人说啦“震动是磨削的天敌”:lol

wiminc

陶瓷很难磨的！

gjjtyui

确实晃得很，我们的磨头顶部径向跳动要0.05到0.1左右。
- d9 k6 m+ O) `( ?0 D但是没有办法解决呀，磨头悬臂长达600mm左右，新买的磨头开始几天跳动也挺好，能到0.01左右，但是时间长了就不行了，我们进刀量比较大（0.2mm左右）。国内貌似没有做地更好的内圆磨头厂家了（我们用的是福州、大连机床厂的磨头）。
现在只能搞好的砂轮了，曾经搞到过2个德国进口的金刚石砂轮，用了2个多月都不坏，现在舍不得用了，当宝贝藏起来了。
" n4 x: q2 N3 N4 _8 m$ B哈哈！
