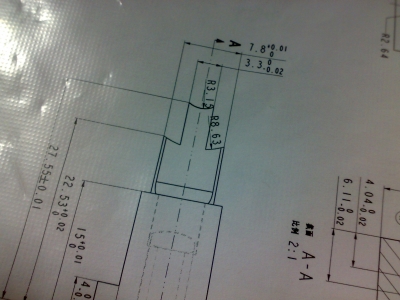

这个镶件中的R8.63怎样打砂轮才能磨出来

fly · 发表于 2010-6-24 21:59:43

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

sy54311 · 发表于 2010-6-24 23:04:09

我看可以用斜度吧，这么一点，你投影能看的出来？

jcq5566 · 发表于 2010-6-25 12:58:08

本帖最后由 jcq5566 于 2010-6-25 13:00 编辑

看了你的图我的想法是：先把R8.63的圆弧修好，砂轮可以选的宽一些，修砂轮侧面，修掉多少呢？算出圆心到圆弧段一头的尺寸，靠近里面的那一头，这样就知道砂轮侧面要修掉多少了（就是砂轮宽度的一半加上算出的尺寸），这样就可以了。

磨平 · 发表于 2010-6-26 10:57:27

用冲子器啊！主要是找到圆心！看这要求就不高！

苦力者 · 发表于 2010-6-26 12:28:29

修切点尺寸

陈胜 · 发表于 2010-6-27 19:29:03

只要有圆心什么样的圆弧都可以修成

254651054 · 发表于 2010-6-29 00:49:13

修全R在把不要的休掉看看。。

醉清风 · 发表于 2010-6-29 08:38:34

精度要求不高啊。投影不成问题。可以打成型砂轮做…

醉清风 · 发表于 2010-6-29 08:46:06

看了你的图我的想法是：先把R8.63的圆弧修好，砂轮可以选的宽一些，修砂轮侧面，修掉多少呢？算出圆心到圆弧 ...
7 j; ~8 J O2 C$ M; n4 E' Y. _3 ejcq5566 发表于 2010-6-25 12:58

% F7 w6 t+ p2 c7 E+ P& W! [
登录/注册后可看大图

没必要这么麻烦吧？而且精度难控制。还要投影

jcq5566 · 发表于 2010-6-30 08:53:46

你看看他那个R是个不规则圆弧啊，你们仔细看图一下只能这样做不然圆弧没法修的！不要只说简单看清楚再说！没点难度人家不会放到这的！

吸血鬼 · 发表于 2018-6-11 00:07:25

确实是一段弧，垫8.63，侧面少进2.25，底部少进0.16就可以了。具体的做法，我觉得只要能画出图，你应该也可以算出来
