方形偏心套

jcq5566 · 发表于 2010-6-25 18:59:44

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

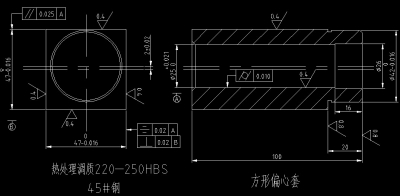

看了这个工件大家有社么好的思路可以发表一下

古董1883 · 发表于 2010-6-26 17:46:32

这东西感觉很麻烦
这个先用四爪卡盘固定，校正后磨外圆与内孔。
再配合高度仪，块规测量，在平面磨上磨47的方型尺寸。
仅供参考。

古董1883 · 发表于 2010-6-26 17:49:52

如果活是单件之类的话，加工人员肯定要经验丰富啊
不然报废的可能性很高的

yz7297423 · 发表于 2010-7-6 18:51:30

钻孔，绞孔，尺寸20+0.02
心轴装夹，铣4方，磨4方（尺寸，型位公差到位）
4爪装夹，杠杆表效孔20（记住用杠杆表，里外都效），效偏心2+-0.02，磨内孔到位

成型高手 · 发表于 2010-7-6 18:55:51

先用无心磨外径，内圆磨内孔，再平面磨四方，:lol

yz7297423 · 发表于 2010-7-6 21:32:46

我以前用镗床，做过类似工件，偏心比这个大
平面和内孔全部镗床解决

砂粒 · 发表于 2010-7-18 20:25:16

我觉得你可以做个大外径的圆,然后把前面那个小圆磨出来过后,把后面磨方就可以了

扬克 · 发表于 2010-8-3 13:46:49

这样的零件可以在加工中心上完成，精度和尺寸要求完全可以达到，没有必要用到磨这道工序。

sifan · 发表于 2010-9-6 22:48:58

直接买50左右的四方料钻床打差不多的偏心空绞孔到公差上车床两顶尖装夹车42段留磨量装芯棒上外磨磨42段到公差最后做个摸具上平磨磨四方
摸具：两端放支撑块用板相连把芯棒放到~~~~ 好难讲~~~ 就是用芯棒架空零件让他可以旋转在芯棒一头装90度卡销磨完一面转动90度~~ 算好高度差就OK 了大量加工还行
进攻查考

yangjeig · 发表于 2010-9-17 05:50:31

平面磨床加块规磨
