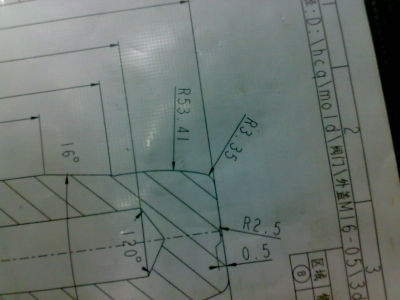

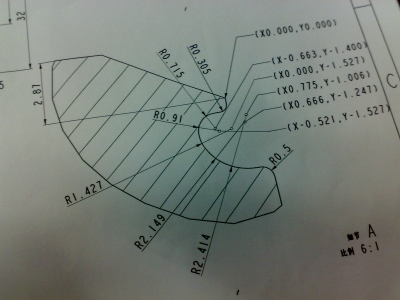

今天来了一张眼都看花的图纸，哪么多R，各位高手能加工吗？？？

fly · 发表于 2010-6-28 21:18:25

您需要登录才可以下载或查看，没有账号？注册会员

×

吸血鬼 · 发表于 2018-6-13 02:46:08

这接R有接痕也是我的大难题

djqdzn · 发表于 2010-6-28 21:20:27

不好做，我建议用慢丝割快

南有嘉木 · 发表于 2010-6-28 21:37:38

批量大，用滚轮修整砂轮来磨，如果批量小，用电镀砂轮磨

fly · 发表于 2010-6-28 23:00:46

这不是六面体。不能用慢走丝割，是圆的，数控车都不能车。只有磨床和五轴加工中心才能做。其它加工方法我都考虑过。

思索 · 发表于 2010-6-29 01:13:55

没看懂…
该图是剖视图吗？
老听用滚轮修整砂轮…
能详解一下什么叫：滚轮修整砂轮吗？

jcq5566 · 发表于 2010-6-29 11:29:24

磨床加工的话这个工作量不小啊，尺寸公差也不好控制。

fly · 发表于 2010-6-29 23:01:36

不是剖视图，正视图。一根圆的要挖下的扣位。成型砂轮很难打。只能分开一个个接，接出来有点接痕，望其它高手指点一下谢谢

磨平 · 发表于 2010-7-1 11:47:09

磨床不划算

云落风知 · 发表于 2010-7-2 19:34:38

砂轮也不好修啊

成型高手 · 发表于 2010-7-2 20:18:01

难啊，估计我是搞不定的:Q，有请狂人师傅:lol

光磨小许 · 发表于 2010-7-2 23:00:49

磨床能做PG应该也就能做吧？呵呵这样的形壮对PG来说是比较简单的，时间上比磨床省很多

luojia111 · 发表于 2010-7-7 19:24:22

肯定慢丝啦，怎么算都合算

大魔 · 发表于 2010-7-15 20:55:19

回复 1# fly

你们那边是怎么做的啊？用磨床磨的吗？你的加工步揍是怎么做的啊？

菜鸟技工 · 发表于 2010-7-31 22:02:11

能做出来就是牛人啊

liuhuanxi2009 · 发表于 2010-8-2 22:18:48

是有难度的建议用PG加工

wqjlvoeme · 发表于 2010-8-4 11:33:06

不好磨呀，能够磨出来的肯定是高手！！
