有关磨削不良的两种模式请教

北方的风

6 X8 ^# x1 U7 ~5 Z0 |4 i
% D& d2 e& L5 T说明：我们是通过式磨削，磨削的材料都是陶瓷的
9 G' R" n. L) {- `
$ A/ ^' C8 A! y1.磨削不良的模式一

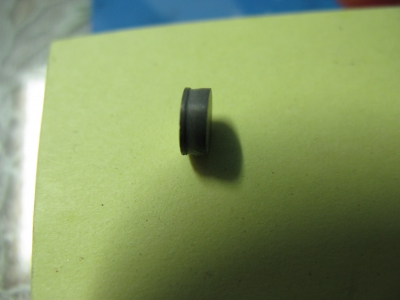

现象：侧面有一圈被削掉，而且是整整一圈（如下图，有凹陷去的）
发生率：10%

8 |$ p3 ^' d1 Y7 E& A
& w% b) z4 a/ j3 h+ }/ w/ ^
! i$ @0 ~8 g6 @& c
请教各位前辈，我搞了一周了，还是没有头绪
【大家帮我搞定了，可能会有合作的机会，谢谢】

北方的风

追加：1。在砂轮内，没有类似的现象出现，出口出来才发现
      2。出口处导向板向后调整，是有所减轻，但还是发生
: e$ |3 I' v2 i1 a; [  v7 `      3。不知道和导轮的修整角度有没有关系

研磨者

你所说的侧面磨掉一圈是什么意思？
2 C( I* w; [* {0 s+ a
是端面吗?  另外你的工件是空心的还是实心的

& M8 }7 s  ?7 J* l! p9 n1 [我磨过2mm和1mm 厚度的陶瓷片，端面有

北方的风

回复 3# 研磨者


# I7 W/ ?* K# z) K3 T* K0 c# A

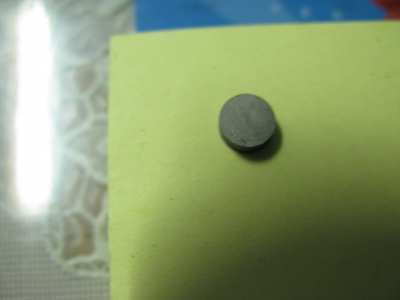

9 e  X3 f7 @4 j# @' @我们的工件如图是实心的
6 u& Y: j. R" Q1 ~/ z1 g我指的【侧面】是指与砂轮和导轮接触的面
就是磨削面
我们的产品厚度大约2.5毫米左右

北方的风

回复 3# 研磨者
7 p" h5 h$ W  C& \' a' M- i# g- [
我们的产品是实心的陶瓷
我说的断面是磨削面

狂奔的公牛

问题不明确，不知所云。是端面还是外圆面？？？

研磨者

我是明白了
& B  p2 i* K* ]/ g, S; e
你上面图上 那条很深的沟槽 是被你说的这个现象磨掉的还是原来有的？？？

你的设备调试上可能有点问题，如果能在砂轮尾部2-5mm  左右的地方轻微倒角 0.1mm 估计效果会很好，另外就是尾部的导板要靠导轮很近
4 R3 y: c' d/ R. D
进口的导板如果调整的太偏也会造成，可以把砂轮侧的导板稍微收紧，避免工件偏摆时进入磨削，造成砂轮角磨到工件。

* w4 v, `- m9 I0 _不知道楼主用的是什么设备，如果现场看看是最好的了  呵呵

sunzheng5252

我不是搞无心磨的 只是出于兴趣 喜欢多了解一点，如果按第一张图所示靠左边是下料端的话，我认为应该是你工件快离开砂轮时可能托板与下料装置有台阶（工件还未完全离开砂轮就有部分接触到下料装置，或是导板本身在快离开砂轮处存在台阶），工件倾斜，工件靠左侧部分细腰处低于中心高尾部高于中心高而造成的。你停机时用手将工件在导板上走一下看看工件在下料端，直至完全离开砂轮是否平滑。本人对无心磨了解非常浅，若是分析的离谱忘大家能够指出来。

张国耀

发生10%的机率是什么规律呢？

北方的风

谢谢，各位前辈的指点
1 o5 @- V, t$ y' i& C4 e我们公司用的是大宫的机床(oc-16).
; K8 [! S7 j$ |9 u4 i8 Y9 f发生10%的规律是断断续续发生，无明显特别规律。
8 c8 ?; Y# A5 a: `1 z& y  z就像【研磨者前辈】所说砂轮尾部2-5mm  左右的地方轻微倒角 0.1mm ，我也这样想过，可是我们的砂轮都是送到日本去修整后，再使用的。除去砂轮可能会引起这样，导轮的原因可能会引起吗？

【sunzheng5252 】你好！请问下料装置是什么啊，不好意思：
. O& y& F2 T# n8 m# E4 P0 j2 y! a因为我们的下托板比砂轮还要长100左右，产品离开砂轮时，应该还在下托板上。
# U* V# ]4 K: [7 k0 L
对于产品在砂轮内变化的曲线我也作了简单的画图：
" q# z1 F  l  A* ?' I5 M从入口到出口，理论上是双线的一支，而我进过确认我们的产品变化规律，是线性下降的。
不知道这里有没有规律可循，还望前辈们多指点

研磨者

看看导轮的端面是不是不平，如果不平想办法修整下

* w- T3 Q6 @0 |5 Z8 U- }* [另外你的冷却液有没有过滤系统，水里有杂质也会有这样的问题

% g' b1 D* z$ G  ?  c你的产品的厚度是多少，好像做过类似的工件
! W' h( N+ G+ R# S7 j
  n" i" r' @4 g" ?6 s) H不知道你的送料方式是怎样的，如果送料的时候用力过大，也会造成工件发生偏摆
! G3 ^" Y3 b' x
6 j6 S4 h4 \7 S0 X1 I; Y! @5 [因为你的工件小而薄，工件很轻，尤其是在粘到水后会吸在一起，如果快要进去磨削区域的时候还是吸在一起，那么刚进去的没事后进去的可能就发生这样的问题。

你注意观察下

heihei653

LZ如果排除了下料时的阻力和导板的调整,我怀疑是你的导轮没有修整好,加工时推进力度不一致

北方的风

谢谢大家的意见，我会按照大家的意见，继续调试设备，直到可以解决这个问题。

yoke

应该是出料口那里堵料了吧。

刘生

见过该现象.可以把水平角度向前靠一点.直接现象消除为止.

张国耀

谢谢大家的意见，我会按照大家的意见，继续调试设备，直到可以解决这个问题。
% B2 y$ o0 N2 U0 Y% ]北方的风 发表于 2010-7-5 20:53

! }8 f% V" \: D: c' K, p$ R% ^7 w" ~
登录/注册后可看大图

& Y0 a3 C! W5 x* t0 P
% v  ~+ ?; U% j' c3 n% s
3 x: ?! k1 K" @- {- ?    大家很热情，楼主应该是解决啦，因为最近没来啦！
大家还在期待您的解决方案！:)
