这个零件如何用无心磨高较加工

狂奔的公牛

零件外圆直径10。4    内孔 直径8   宽7      要求磨外圆10。4 负0。005MM，
( O# `. F$ A- T8 N    现在外圆磨上不是问题，  想用无心磨高较加工。因，宽小余直径，通磨，还是切磨，如何磨，想请各位高手指教。
' g5 B) {9 G9 Z7 V& ~
. r& l* q. i9 X+ A8 T    材料比合金硬；不用考虑同心问题。

研磨者

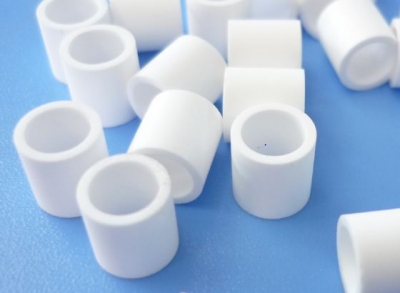

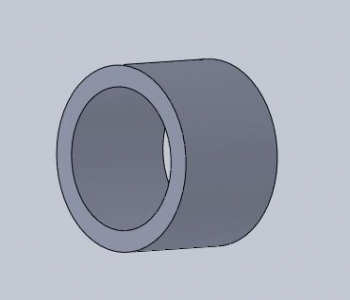

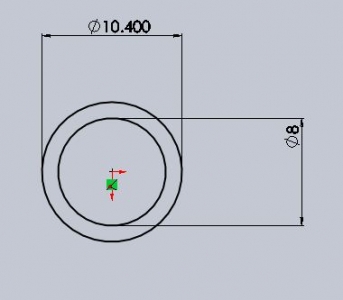

你的工件是这样的吗？？
1 D/ D5 I8 K8 P* w; r" a

" U; p5 j/ d4 G3 Y6 L
& D) ~+ [9 W6 s4 A* r$ P
* h, N8 P3 P- w/ u' {& h7 D
2 ^+ ?" k' U6 d) L# `7 B$ V

4 R1 P2 B0 {9 ]
另外你说的比合金硬，那硬到什么程度
# `6 B& O$ Q& |5 v3 U( S

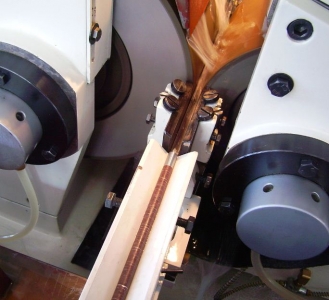

这样的工件通磨很好做的，我做过的直径是8mm 厚度是1mm 的陶瓷片，论坛有照片的
  _. l- S( K2 q6 O% A* v+ |
都是通过式磨削，很简单，不知道你是想加工还是怎么样


# S/ |( L( L. r* s/ c

狂奔的公牛

嗯，和你发的图很像，  可是工件外圆比宽（也就是工件长度）大2MM   这样用通磨不会跳吗，怕打导板。这是问题一，
& k, ?% T- ]* [     工件外圆要求10。4负0。005MM   椭圆自然不能大到0。003MM   综全合上面的问题，如何保证实际尺寸到10。4 的公差内。 这是问题二。
  b+ N( q; f' N5 Z1 f3 v- B
3 t6 ~3 O* ?9 @; S( c+ j- Y  [" y      还有把导轮倾斜角度变下？    导板角度变一下？    导轮不修成双曲线，能用通磨不？？？要变角度大概要到几度？？      另（无心磨我是新手，不会修双曲线，请师傅们费心教下）

) R( I/ _/ M" \% q- v+ ^     五体投地，谢了

烟斗阿兄

你说的就是工件的外径大于长度是吧,你的工件长度相对一些圆板状的工件来说还不算短,做通磨,工件公差10。4负0.005mm一刀就好，导轮倾斜角度2。5—2。7，导轮修整座角度2。0，只要你机床调得好做出来的工件都能达到你说说的要求。安全起见加压板。

研磨者

你 想用什么设备做？？？

狂奔的公牛

加压板不错，   学习了，   我想这个办法可以解决我的问题了。谢谢！！

张国耀

这个是氧化锆的。比硬质合金是硬很多！
无锡应该没有这样的厂呀！

lhp9803

来这里学了不少
