额 也晒晒我的工件！！

 火.. [复制链接]
草池
发表于 2010-6-30 22:18:17 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

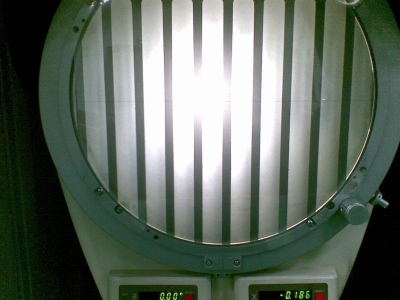

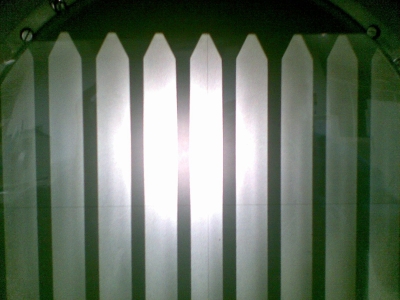

1.JPG 2.JPG

地步是0.30*0.15的倒角

地步是0.30*0.15的倒角

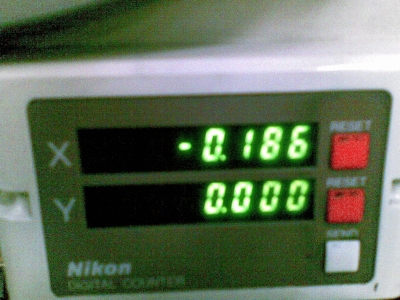

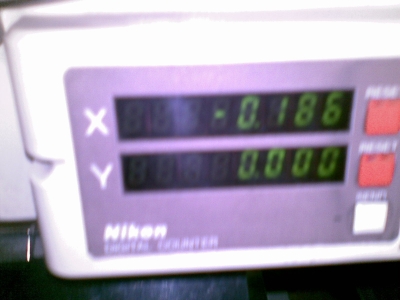

池是0.190-0.005

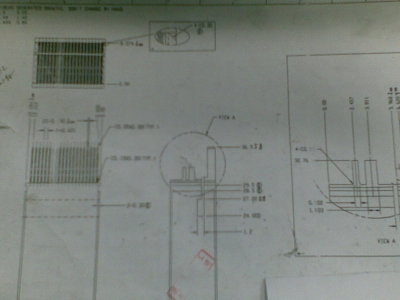

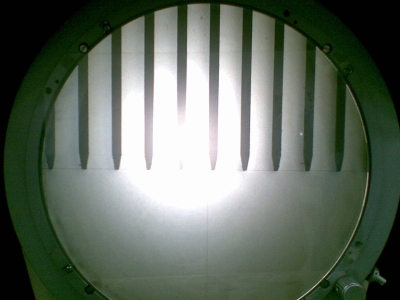

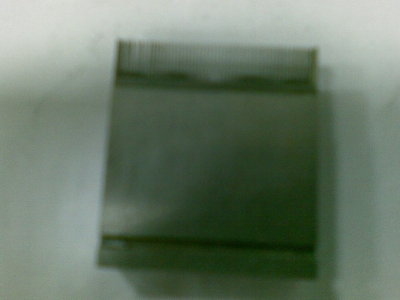

池是0.190-0.005 5.JPG 7.JPG 8.JPG

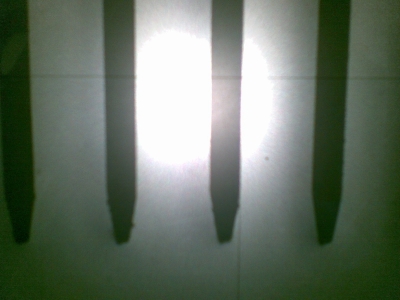

头部有个导入10度

头部有个导入10度

评分

参与人数 1威望 +10 收起 理由
研磨者 + 10 感谢分享

查看全部评分

回复

使用道具 举报

草池
 楼主| 发表于 2010-6-30 22:20:57 | 显示全部楼层
我突然发现 我们论坛的 网页 打开非常的慢  其他的都很快！ 真是郁闷！！！
回复 支持 反对

使用道具 举报

发表于 2010-6-30 22:26:38 | 显示全部楼层
可能是加载图片慢，或者论坛有人在下载资料造成的
回复 支持 反对

使用道具 举报

发表于 2010-6-30 23:37:47 | 显示全部楼层
爽0 D/ _, \1 x. K( v+ c! v* s5 @
只是兄弟的图纸我都还没看清
回复 支持 反对

使用道具 举报

发表于 2010-6-30 23:42:52 | 显示全部楼层
跟我那个宽槽薄柱子很像
回复 支持 反对

使用道具 举报

alailin
发表于 2010-7-1 09:09:27 | 显示全部楼层
跟我那个宽槽薄柱子很像7 }; o. P* N' F0 ^7 m5 V
金属狂人 发表于 2010-6-30 23:42

0 |. J7 e0 N, p4 Y7 @
登录/注册后可看大图
& c2 y3 t, A4 p) \3 S
( T: o! c9 t1 s# }

; e4 b3 R+ v7 f5 `' l* {1 B/ R( V  兄弟 你们能加工V型槽阵列，其V型槽中心与中心的间距为0.25mm，开口为0.162mm,槽深0.11±0.001mm，V型与V型中心位置度公差为±0.0005mm。 强烈求助！！
回复 支持 反对

使用道具 举报

alailin
发表于 2010-7-1 09:10:39 | 显示全部楼层
兄弟 你们能加工V型槽阵列，其V型槽中心与中心的间距为0.25mm，开口为0.162mm,槽深0.11±0.001mm，V型与V型中心位置度公差为±0.0005mm。 强烈求助！！
回复 支持 反对

使用道具 举报

磨平
发表于 2010-7-1 11:22:47 | 显示全部楼层
0.0005mm应该是加工不了的！
回复 支持 反对

使用道具 举报

草池
 楼主| 发表于 2010-7-1 22:53:07 | 显示全部楼层
回复 6# alailin . ^. Z! w$ k3 z. G+ e

9 y! o' t+ j1 T$ G7 L3 N* e. P8 y! U& A& e1 [4 d
    你搞不搞笑呀！  现在的测量器具 也就达到 +-0.001  加工的 机台最好的精度也就是-+0.001 mm   请问你用 的加工机械 是什么样   即便 是PG 上有0.0001 的显示  他也达不到+-0.0005
回复 支持 反对

使用道具 举报

草池
 楼主| 发表于 2010-7-1 22:56:18 | 显示全部楼层
回复 4# 金属狂人 8 u  a9 P9 K) m! n- p# H0 Y

! F7 z% e/ n7 T' h/ l+ y1 J# a; ^8 n/ b# |. ~  H
    哎！  很简单的图纸 不看也罢！
回复 支持 反对

使用道具 举报

alailin
发表于 2010-7-2 16:35:36 | 显示全部楼层
回复  alailin , @( W$ Z( V5 Z9 C

, u% c7 h) {2 B; q
1 x+ Y: {2 D. l! h! F    你搞不搞笑呀！  现在的测量器具 也就达到 +-0.001  加工的 机台最好的精度也就是 ...
) r4 f& ]7 ?8 P: Y4 \草池 发表于 2010-7-1 22:53

' r5 t6 U7 V& b2 E0 G" s! a
登录/注册后可看大图

8 L9 t- J$ F7 T* E, H. q; M, T  ~- N* a- A, ?" L& M) f4 g. S/ v
$ F7 y% J% b2 i* u1 p
    测量设备绝对有 0.0001的精度 本人公司就在用。
回复 支持 反对

使用道具 举报

草池
 楼主| 发表于 2010-7-2 18:43:46 | 显示全部楼层
回复 11# alailin . |- C8 O( c- u8 I+ _/ ?

6 l- s  R" @  _) m- P0 e* U( _; K) z# S5 M
    请问加工设备 能达到吗！？
回复 支持 反对

使用道具 举报

发表于 2010-7-2 19:09:24 | 显示全部楼层
什么样的工件用在什么地方呢，有的东西虽然标的公差很小即使超差一点也还是可以用的就比如说像冲头类的。。。。
回复 支持 反对

使用道具 举报

发表于 2010-7-3 00:15:31 | 显示全部楼层
测量设备绝对有 0.0001的精度 本人公司就在用。1 `0 _/ `7 P8 ?, }! O. E/ x6 z
alailin 发表于 2010-7-2 16:35
( ]6 Z3 E, W- w7 }8 n. c, E; U

登录/注册后可看大图
- S$ j+ H% ~- a

% e3 `* s3 L6 g: b9 g8 i' a) m1 a
) U! p, e: C  i9 p, V    是不是设备的最小解析度是0.0001啊 NIKON的比测仪就可以显示出0。0001，但是精度但不到的
回复 支持 反对

使用道具 举报

发表于 2010-7-3 00:37:30 | 显示全部楼层
0.0005的机台和检测精度( ~: K9 ^- O% X" r5 Z
我来给大家一个肯定的答案3 p: {; }# T1 o$ B, y) t- A

, W: i- H) ]( n$ X: Y1 [' R8 t是绝对可以的
1 \' q: G* h+ F/ `# b1 @9 D  f/ _! j6 p6 V
价格比较高# }+ G9 Q0 u7 B3 q% p
少见而已* p9 j4 h6 ^+ E1 t

. u7 l' {5 [$ b. d0 z1 x: J$ N是绝对可以
回复 支持 反对

使用道具 举报

发表于 2010-7-3 00:39:36 | 显示全部楼层
草池兄弟
' C* Z5 E2 n0 `3 O) u. L5 ?问一句& s' z& a3 x/ J' U
你是不是一件件摆来磨的？' r2 M4 ^# i' \) p' ~7 G4 l
还是像我那样摆一版三四十件？0 U7 D- v/ k$ q- ^2 a) w1 X1 F3 y
我怀疑可能是类似的模具9 b( J: F# g( M
几乎一样的零件
' N6 _1 M" z% ?; m稍有不同而已
/ o! n' X3 C% i$ k6 ~0 I找清晰图纸一看
# ?' w$ ~0 D  {6 u; h可以吗？
