[求助] M1050磨床，两端不一样大。

 火 [复制链接]
发表于 2010-7-7 18:44:43 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
首先，向高手致敬:handshake 关于无心磨床M1050的问题，磨出来的工件两端不一样粗。
8 Z+ Z- n0 p$ G  Y' q先介绍下此磨床

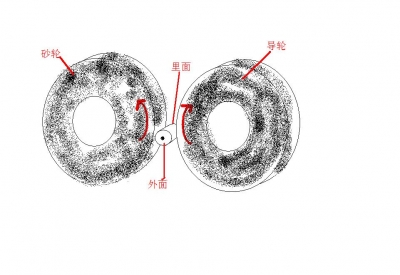

# G" Z( j7 h  ^% z 砂轮.JPG 3 l* [6 f5 g: V, |6 v

5 K  C, Q" q2 X, m# Y如题-刚买的M1050,江南机床厂的，调试好以后，磨出来的工件尺寸会变，两端会不一样大，刚开始两端一样大，大概磨10-20个，前头开始磨的厉害（尺寸变小）后头不变
+ _! N5 i6 E- w0 x( W  s看图能不能看懂？总之，无论你怎么调试，最终尺寸会变的外头小，里头大，外头比里头小0.02-0.04MM。请教高手，有没有能解决的，不胜感激。顺便问下，像这样的问题要到论坛哪个模块去发？第一次来这个论坛啊。 , ]% M' g: b9 U  U6 B% A, t* u

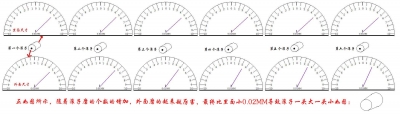

台标尺寸变详细.JPG 2 x  }4 \1 C; T
# u& _9 L- D# B, |, }
3 w+ ]1 ^5 C1 S# o* x

* F$ d) Y. l2 i 5 [) Y( }, i" t
+ Q, }( t% q7 r6 V1 g

8 K% s4 K/ j  U
回复

使用道具 举报

发表于 2010-7-7 18:50:56 | 显示全部楼层
是不是你的导轮偏向有问题呢，， 还有就是你的导板高低是否一至？
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-7 18:55:42 | 显示全部楼层
楼上大哥说的我都考虑了，床头向前向后都调试了，可是作用不明显，导板基本是磨一万多粒后换一次导板，换了5...6次了，也不见效果，请了师傅来调试，（师傅调了一天，也没要钱就走了，还是变。。。）
回复 支持 反对

使用道具 举报

发表于 2010-7-7 19:08:16 | 显示全部楼层
首先说一点，楼主你的砂轮转的反向描述的不多，砂轮和导轮是往一个方向转的。$ `8 X) n5 M  s3 v( @% l+ x

% {6 X+ `& v1 m* n  ?) h" |) W! i另外帖子发到无心磨版块
! s' p& A& z$ N0 t& G  }. V2 a+ _) \2 X5 n/ @+ S1 w; w" @
! i, H4 j% s) P# G
首先要知道你的磨削量是多少？
. h+ ~) T4 M* P% T0 z" t+ X8 `# L
7 k% E. o) {% b4 |# I工件材质是什么，砂轮的材质是什么，多少粒度. r0 N! S0 o- J. z' u) T* T
& o* w* I8 W- _$ l' L: H
另外，你的砂轮在修整后，磨削区域控制在多少，  导轮的修整角度和倾斜角度分别是多少？？$ S: E3 ~: X- p8 h
* ^: i* u" Y; ?; E
1 X7 K! r: t6 E; W- @# u4 W
你说的是进端小，还是出端小？？
回复 支持 反对

使用道具 举报

发表于 2010-7-7 19:51:42 | 显示全部楼层
楼主，你不停的发帖子，为什么不看看以前发的帖子呢？？？
回复 支持 反对

使用道具 举报

高祥
发表于 2010-7-7 21:31:03 | 显示全部楼层
个人觉得首先导板是不是调整好了& o! V! T9 S0 j  m9 g- j6 l! \
  磨削区是不是合适9 p  ]2 w0 l4 A
  刀板是不是水平，是不是一边高一边低啊
. _* P! t, a$ U: T9 u9 w 两边有0.02到0.04的差 是比较大的 看看火花在磨削中有什么变化
回复 支持 反对

使用道具 举报

wangkon
发表于 2010-7-7 22:25:02 | 显示全部楼层
应当说是导轮的角度没有调整好，我也碰到过这种情况。
回复 支持 反对

使用道具 举报

发表于 2010-7-8 15:37:49 | 显示全部楼层
沙轮的转向对吗是是不发错了
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-9 15:34:31 | 显示全部楼层
不好意思，首先，不知道应该在哪里发帖，所以多发了两个。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-7-9 15:40:18 | 显示全部楼层
回复 4# 远思 & ^9 r5 _" S8 @" n; j4 R* w3 m

) y! y- M" B& D0 D5 P4 z, Q2 D" j1 v: C2 U3 q9 P/ Y
    首先不好意思，不知道在哪发帖，所以多发了2个  c$ l# l# k  X$ k. D# z5 I& t
砂轮转动方向画反了。。磨削量：0.05-0.10MM 工件材质：轴承钢  橡胶砂轮80粒, y+ l2 J0 |3 D
磨削区域控制在多少？这个不知道
5 R! e6 ~) L4 [" q0 k+ j导论的修正角度是0右边的2，倾斜角度可能是0基本不倾斜
% l0 ^$ k; D/ V4 c7 C, y请管理员帮帮忙吧

点评

孔甲
修正角度是0右边2，倾斜角度应该是2.3--2.5。另外把磨削区域往前提一点。  详情 回复 发表于 2012-3-1 11:07
回复 支持 反对

使用道具 举报

发表于 2010-12-8 09:41:22 | 显示全部楼层
要看你的工件硬度是不是两端都一样。砂轮跟工件配不配。0 A$ z$ E. E+ w/ ?
回复 支持 反对

使用道具 举报

发表于 2010-12-9 18:46:52 | 显示全部楼层
吃刀量太大了  磨削的区域太少了   调角度
回复 支持 反对

使用道具 举报

aaa000
发表于 2011-1-30 14:33:12 | 显示全部楼层
通磨还是切磨啊，郁闷
回复 支持 反对

使用道具 举报

孔甲
发表于 2012-3-1 11:07:56 | 显示全部楼层
本帖最后由 孔甲 于 2012-3-1 11:10 编辑
: ^0 ]4 |( q* Q8 \) e+ K. Q
磨削哥 发表于 2010-7-9 15:40

# u5 m  P# ~! ~0 H1 d9 C
登录/注册后可看大图

1 X. W% f& S5 {回复 4# 远思
* \- P7 ]( k/ {/ W

5 N( M) n+ I) @. m/ z修正角度是0右边2，倾斜角度应该是2.3--2.5。另外把磨削区域往前提一点。如果磨削量是10丝的话，应该分两次磨。
回复 支持 反对

使用道具 举报

旋木
发表于 2012-6-10 15:53:12 | 显示全部楼层
余量太大了吧，倾斜角度要调大点。托板要平，还有就是丝杠是不是用太久了有间隙了啊。
回复 支持 反对

使用道具 举报

发表于 2012-9-22 19:51:40 | 显示全部楼层
回复 支持 反对

使用道具 举报
