阶梯圆磨成方带圆实例

金属狂人

我们的LAO BAN是个磨床外行人
有时还有点不懂装懂
有时很郁闷
- G( L9 R3 H- \/ e加工一些零件都不与我们技术员先交流
往往造成浪费精力
1 [, P  X) e7 B/ l1 g如下面
本就该先磨方体
再用冲子成型器磨圆
效率高
精度高

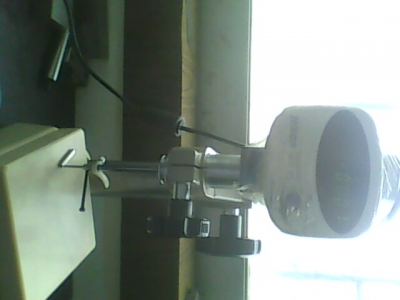

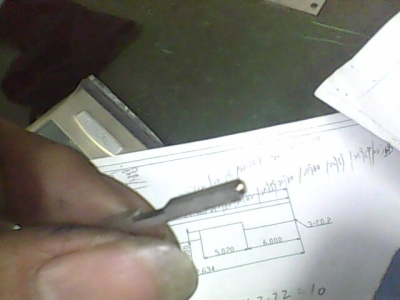

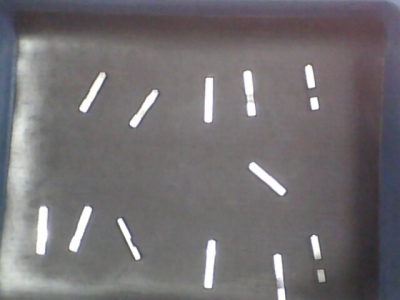

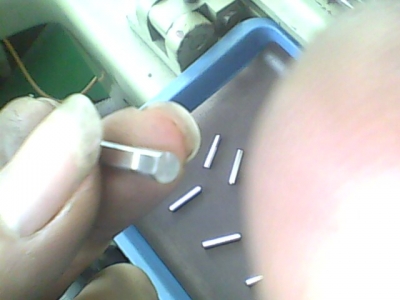

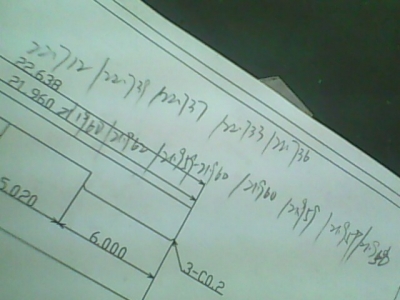

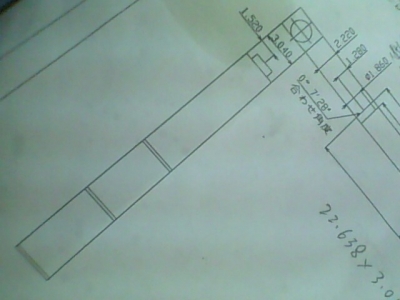

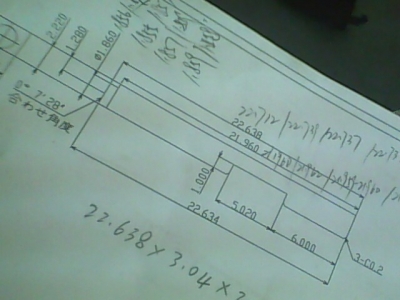

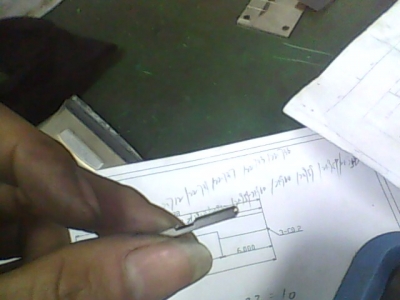

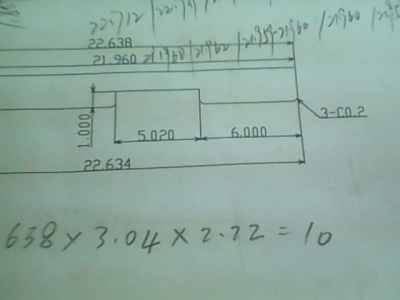

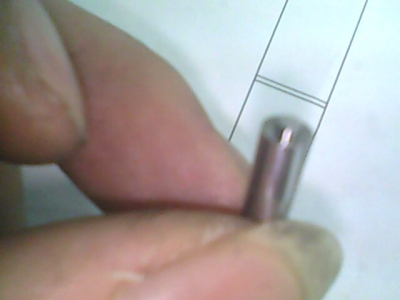

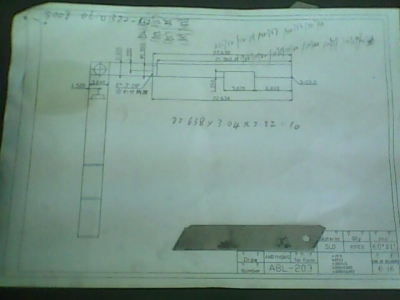

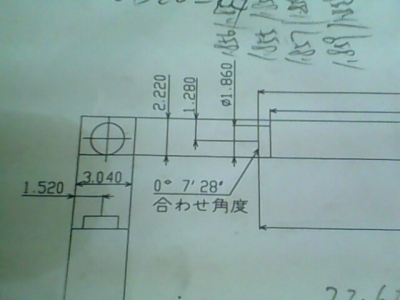

, q0 d. S2 `3 W) y% h但图纸回来就已经是外圆磨加工好的圆体
/ r+ G4 j% r2 a& q, t% i郁闷
只能临时抱佛脚
想法子去擦pi gu啦

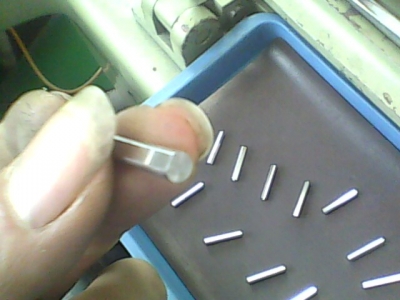

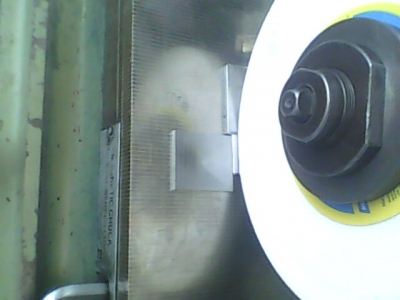

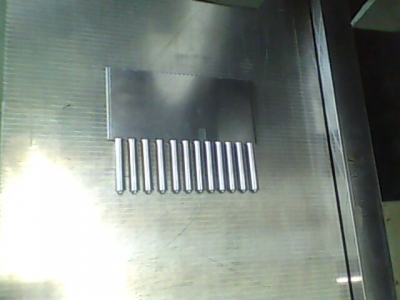

! s) v& u8 L* d, d  W2 b如下图

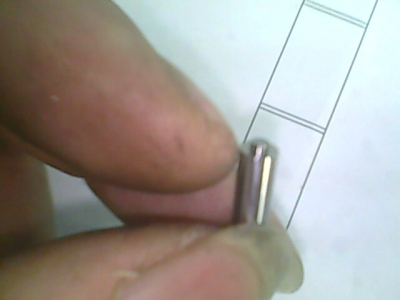

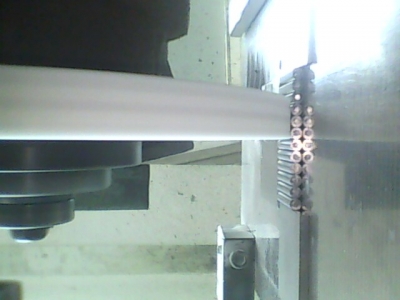

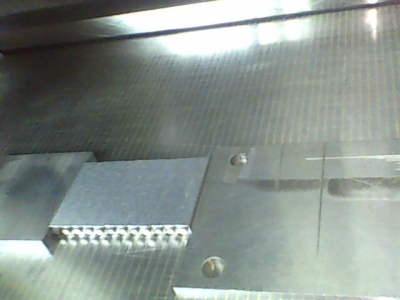

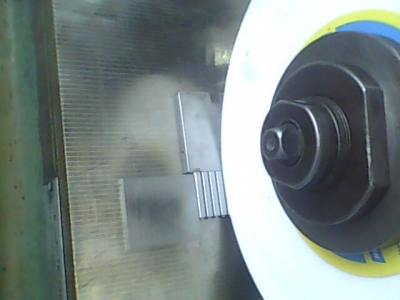

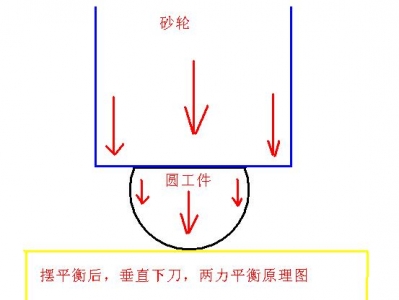

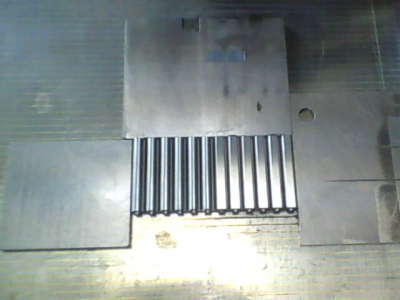

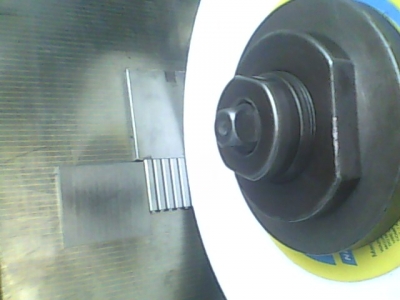

2 `9 v! s4 O+ \5 D% _直接垂直下刀
零件是不会打转的
因为两边向下压的力是一致平衡向前的
# c, N0 _7 r- l& h0 r

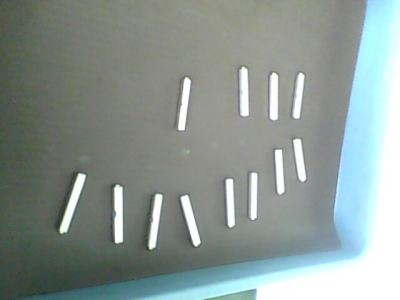

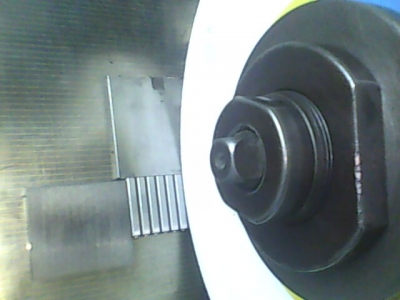

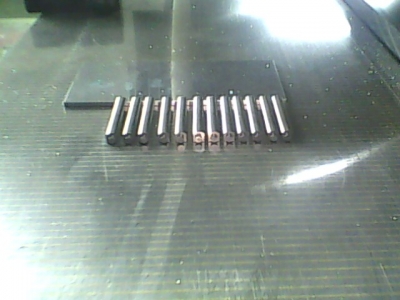

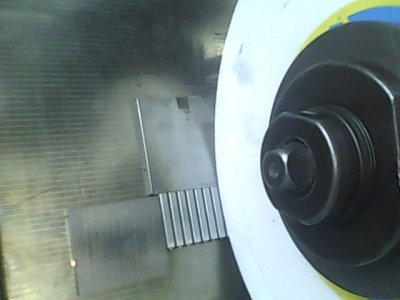

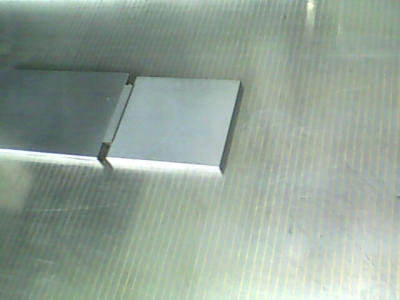

磨出一个基准面后就好办啦

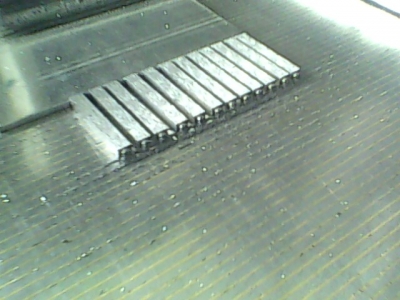

翻面磨出平面

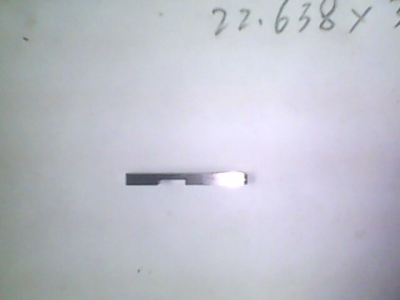

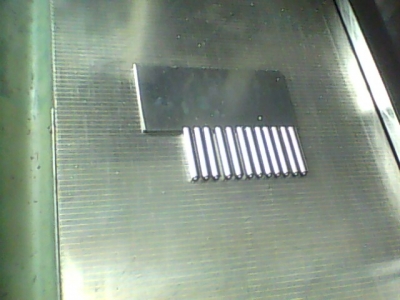

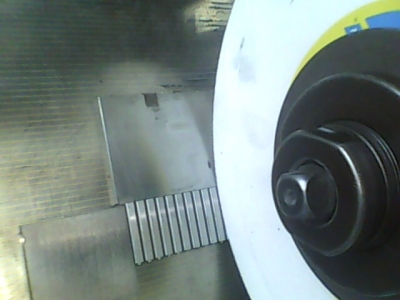

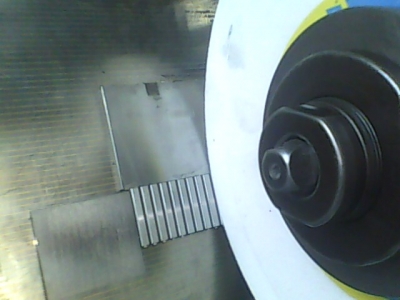

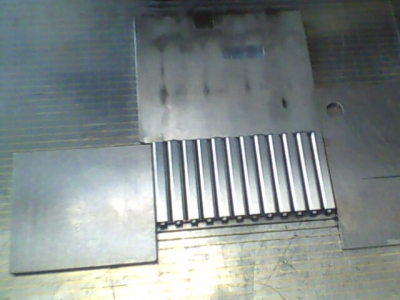

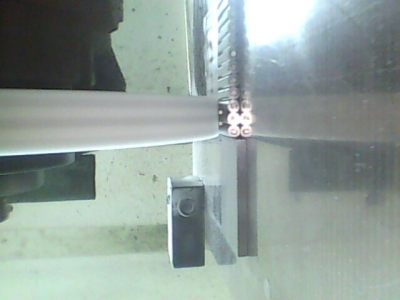

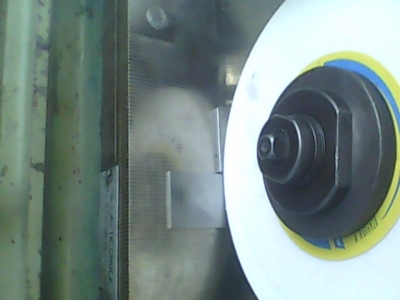

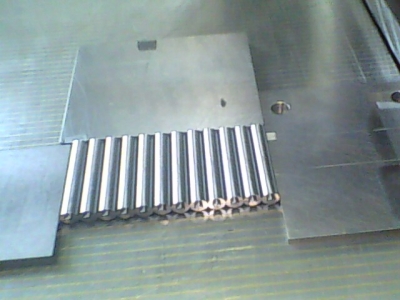

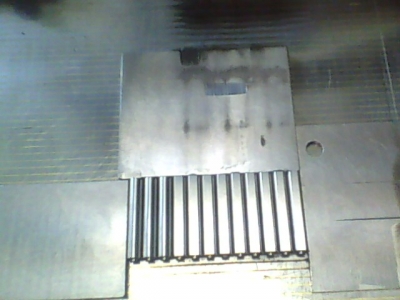

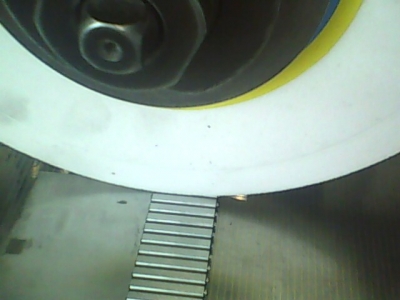

4 i! }; S, Z! l0 b再群夹开粗

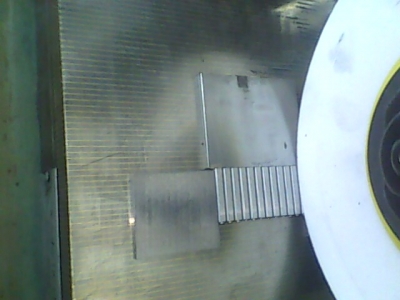

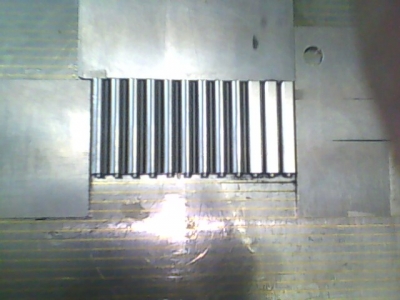

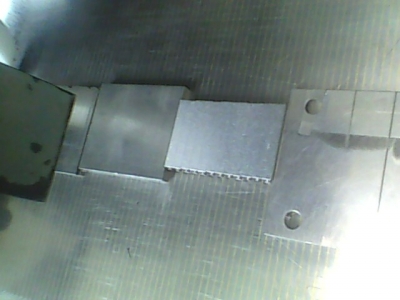

" R4 ^- U. P0 i9 F3 s) A单独精夹直角

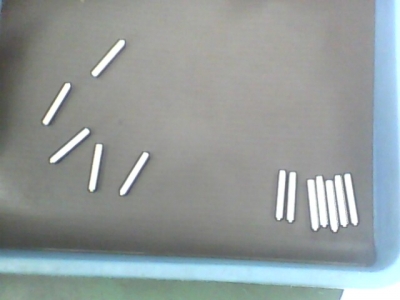

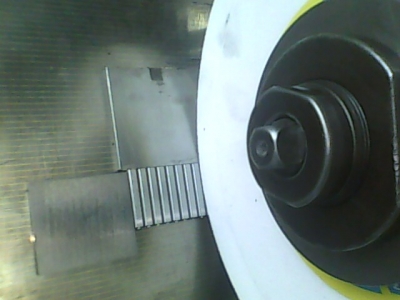

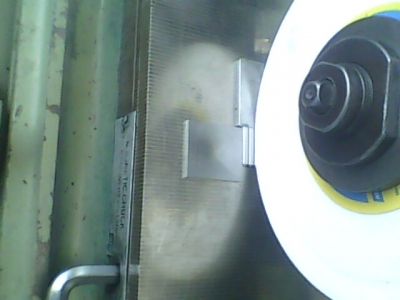

再磨好宽度

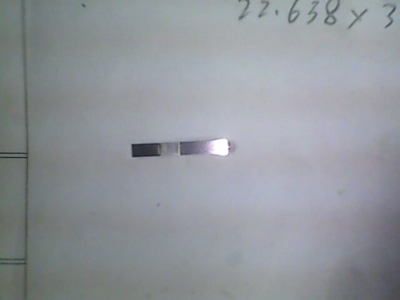

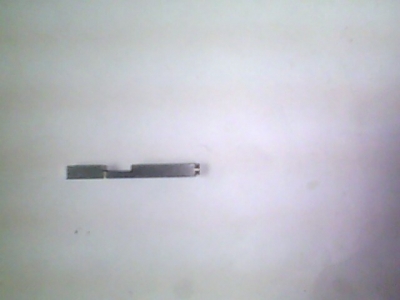

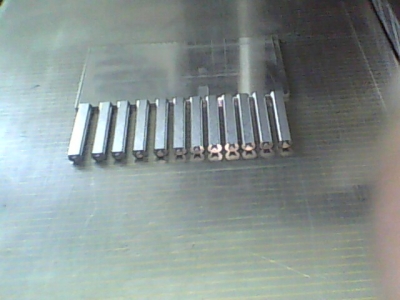

. [, ?2 h! U" R; ~- H! q在这里还要保证头部的中心不磨偏
9 `/ B. k' S& s2 b  n: D' U5 X和控制变形
3 ?  e3 H: m, W& E, n/ k+ {: }* B

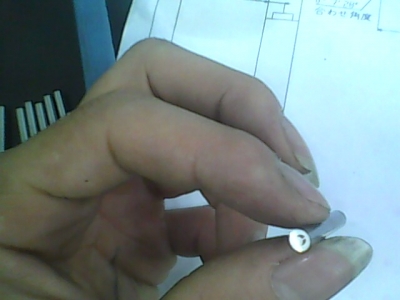

其实在这里采用CBN砂轮加工比较好
5 J% s% I* J, j头部尺寸不容易变形
( ]' z' ?3 v& c) H0 `但我确保能保证图纸公差和效率
8 q0 P" E* Y* S% S/ H2 m; Y" j4 k就采用啦白刚玉砂轮加工

张国耀

狂人再次出现！
技术里面融入了管理！
- I- i, I: G( z8 w, C) w列队欢迎！;P

0523

第一次坐狂人的沙发
爽啊。
你最后那个原理图是用什么软件画的

金属狂人

系统附带的画图功能

醉清风

嗯，我也做过类似的。

云落风知

好象这样加工比你开头说的要快点哦

精密磨削

哈哈，牛人啊，我都纳闷你总是冷不丁的冒出来，带点新鲜东西

tianxing

好象这样加工比你开头说的要快点哦
7 z* O+ I2 N# X) G) P! E' I6 a# J云落风知 发表于 2010-7-18 12:35

: l& P$ I5 w  B: _6 l
登录/注册后可看大图

& P( \* t- \+ y( \9 p7 H4 @
    我也有这种感觉，我们的定位针扁势都这么磨。

金属狂人

非也非也！

3 I6 B  V" u2 C& B) m& z试过才知道

事实胜于雄辩！
8 `/ V5 e' b6 S) b9 `' u+ {
这样很容易就头部尺寸变形

大魔

灌水！不做表态1

hehaifeng

:(我想给你们老板整上

磨在南通

学习学习．．．

一吻消魂

这个很简单的工件被你们老板复杂化了，我们都是磨好方的，最后慢丝割个治具用无心冲子磨特别快

吸血鬼

谢谢分享，正确的加工工艺事半功倍
