急 ······ 各位大虾进来看看给点意见

TT谈笑 · 发表于 2010-8-9 20:21:16

您需要登录才可以下载或查看，没有账号？注册会员

×

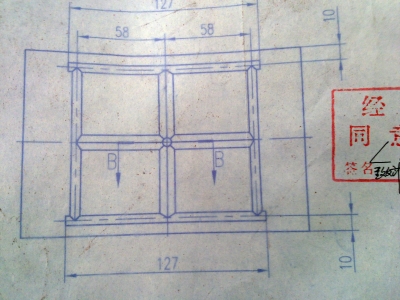

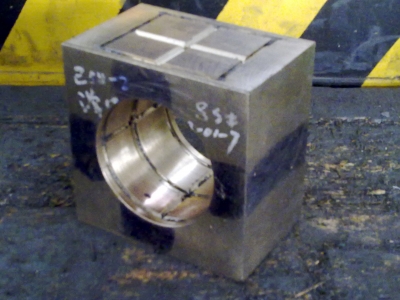

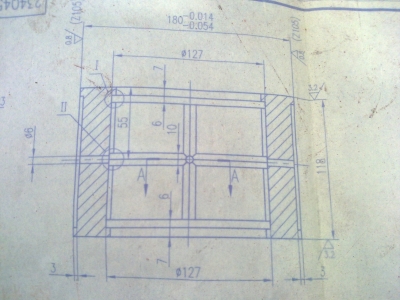

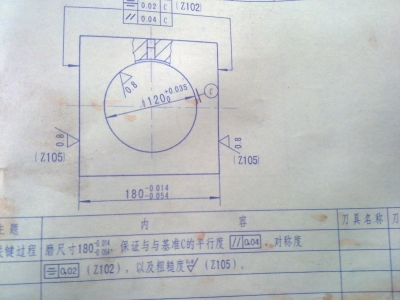

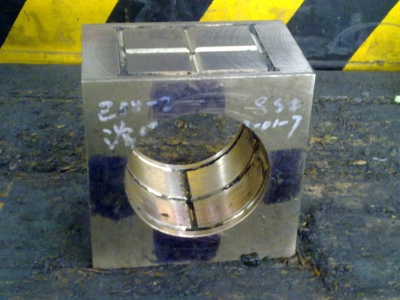

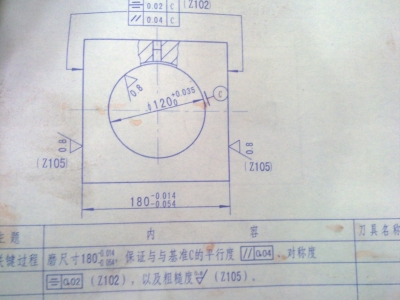

如图保证对称在0.02以内

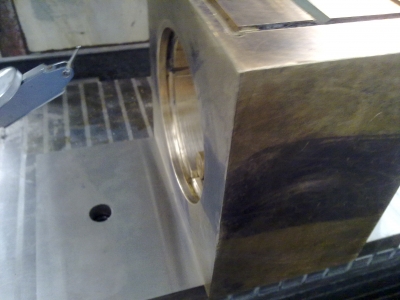

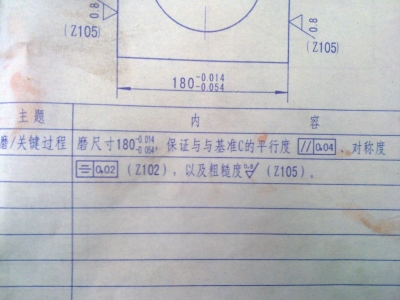

如图所示，第六张图是我现在做的装夹方式（用的是压板）要保证对称度，平行度

hmh126 · 发表于 2010-8-14 20:31:47

兄弟有四个丝的公差，你表说磨不出来啊！！！

yz7297423 · 发表于 2010-8-14 21:26:31

最简单的方法
先磨内孔，尺寸到位
磨微锥心轴与内孔配合
双顶尖装夹心轴磨工件4方

yqf357 · 发表于 2010-8-15 08:00:05

非常简单的零件，先铣床开粗，然后平面磨六面粗加工，六面留10丝余量。直角要做好，然后加工中心孔到位，再平面磨精加工六面，同时凑好内孔尺寸。

jcq5566 · 发表于 2010-8-15 12:09:03

像这种工件一般外形到位，保证六面角尺好，内孔用镗床镗孔到位！

zhangkui · 发表于 2011-1-7 19:43:19

着点都搞不的定你还做什么啊回家种地算了啊
那点要求B着眼都搞定了

hp540d7 · 发表于 2011-4-29 11:28:01

平磨和坐标磨两种机床床配合着磨最好
