这类钨钢零件怎么加工！

大魔 · 发表于 2010-8-12 19:33:21

您需要登录才可以下载或查看，没有账号？注册会员

×

零件3.0*10*15六面，宽度方向要切0.2深2.0中心距1.0公差0.003的槽，
我们以前切这个槽，是先找个0.15的砂轮开粗。在用0.1的踢边砂轮两边踢的位。
我们的磨床是准力618S的，你们是怎么做的?那位有经验的请过来指教一二啊！

进口蚂蚁 · 发表于 2010-8-12 22:49:01

直接修成型砂轮切下去，你可以考虑外发啊，我这里可以搞的:)加我QQ：20104667

大魔 · 发表于 2010-8-13 18:08:01

你可以修.2的成型砂轮吗?!!!!!!他是钨钢工件,砂轮SDC的,

大魔 · 发表于 2010-8-13 18:58:34

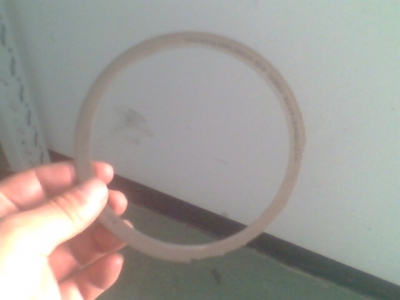

开粗的砂轮片.15的

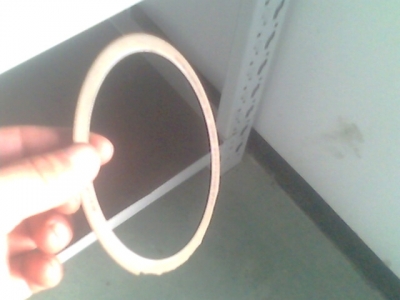

开粗砂轮片

用夹盘夹起来在上法兰,再上在主轴上开粗.最都用踢边砂轮踢到位.

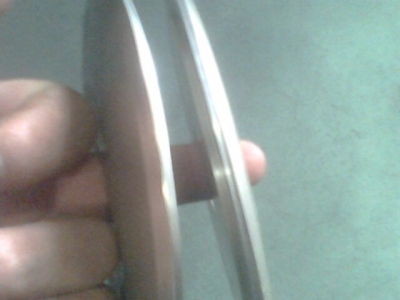

合起来的样子

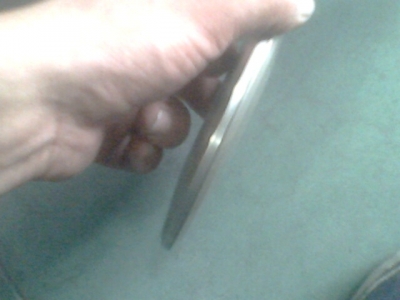

分开后的样子

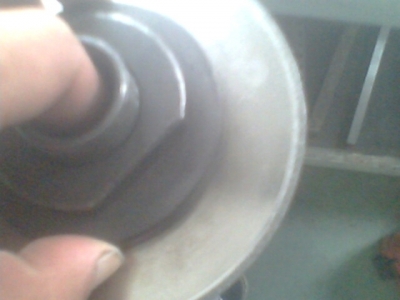

开粗砂轮片的夹盘

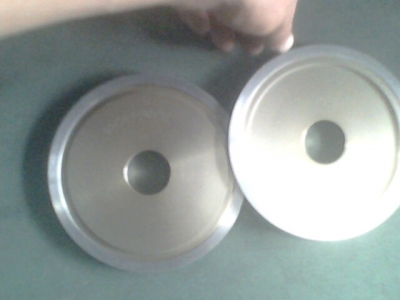

踢边砂轮,一面是铁,一面是电渡的

切槽的时候,先用夹盘把砂轮片夹起来,开粗,在用踢边砂轮踢到图纸公差;每一个槽都要切三遍,有没有办法可以一次切到位呢?最好能说一下操作步骤感激不尽!请大家指点一下.公差0.003的正负

云落风知 · 发表于 2010-8-23 20:14:20

回复 4# 大魔

清角不到位啊，老兄钨钢的槽清角最小值可以达到多少呢，谢谢指教，，该怎么样去做呢。。。。。。。。。。

大魔 · 发表于 2010-8-25 12:07:18

图纸上标的最小的MAX最大不超过0.05的,最后就是修砂轮外圆!钨钢的清角很好修的!

767242571 · 发表于 2010-11-21 20:47:53

高人哪

767242571 · 发表于 2010-11-21 20:54:29

可以用慢走丝加工很简单啦·1

yxw135 · 发表于 2010-12-12 19:59:58

用PG加工。

爱新觉罗 · 发表于 2011-4-21 11:47:37

你机床中心距可以保证公差的话，用3菱的0.2 SDC砂轮可以一刀切出来的哈
