[求助] 雷人的工件...望高人指点...火急,有实物图

 火.. [复制链接]
发表于 2010-8-13 22:48:33 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

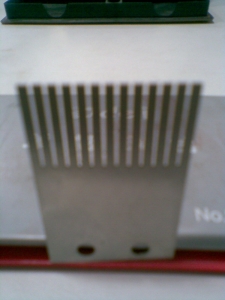

工件0.500mm厚,
2 \1 Z' {$ U! U+ R2 h6 ~1 h8 s  O槽深18.000,* m# M2 V& m1 m; [& ?6 e
齿1.000+-0.01(必须保)。0 m2 C- X0 Z$ s1 T
间距1.800+-0.0050 R: `- Y) P* a; H7 r, R9 v
外形宽度方向两边是斜度" N6 Y3 z7 z. Q$ a) ?! }1 |$ ~
料:viking
- \" Q8 @2 k- I& [10pcs
# C' P) P+ y% p3 Y. u/ E
* V1 y0 V3 R, e3 }1.工艺方法????
" I5 L% \  I1 `' {5 H& _6 K2.要多少时间????
 楼主| 发表于 2010-8-13 22:49:57 | 显示全部楼层
回复 1# 型风 / J5 B9 z. m$ R& s7 s

7 i# d0 @, t3 ]) Y; O+ t. d6 c. d  b- o- m
发表于 2010-8-13 22:52:09 | 显示全部楼层
有光曲磨吗?
  R0 h2 g+ u, o' h/ ~有的话很好搞定!
 楼主| 发表于 2010-8-13 22:53:14 | 显示全部楼层
回复 3# taiwandiamond - S3 |/ r! g" @- H& i5 v
7 L4 Z, I0 }; T5 g+ M" M  k8 i' }
0 b# e/ _* o% E$ Z
    只有618....平面磨
发表于 2010-8-14 00:41:43 | 显示全部楼层
呵呵* U* l# q( X4 p9 U6 a- G
其实不难
9 Y4 Z2 K1 |* w; C9 q$ ~分段修砂轮( O% p3 I! k; L4 U$ ?3 h2 J
分段降槽
 楼主| 发表于 2010-8-14 04:00:51 | 显示全部楼层
最后一段砂轮怎么修,那么深/ F' m. k" i/ G3 d7 K2 v, Y
真的不知怎么办咯.......斜度怎么办
发表于 2010-8-14 06:43:33 | 显示全部楼层
论坛内狂人做过类似的工件,而且在论坛也发过图片和详细的说明,你自己找下资料
发表于 2010-8-14 15:09:41 | 显示全部楼层
为什么一定要磨出来?
发表于 2010-8-14 18:26:26 | 显示全部楼层
0.8还好吧!实在不好做就放倒切!
发表于 2010-8-23 19:55:33 | 显示全部楼层
直接使用PG加工
发表于 2010-9-10 15:39:53 | 显示全部楼层
很容易弹刀 有胶泥糊上去好点
发表于 2010-11-6 15:48:48 | 显示全部楼层
回复 11# tyco008 # o" Y  ^/ h( N5 m/ O; T+ C! ^

. W0 d7 U1 _& L3 K% }' c% i+ n; b' O* H" \# w; m4 H" s
    做主体啊!分段切槽,在主体上就磨好斜度,然后切片磨厚度就OK了!
发表于 2010-11-9 14:15:57 | 显示全部楼层
图有些不清,如果只有一个平面可以考虑用精密高速冲床来加工/ {5 j3 v. O7 d4 z! V
发表于 2010-12-2 21:37:57 | 显示全部楼层
请问viking是什么材质
发表于 2010-12-2 23:29:31 | 显示全部楼层
希望向大师学习学习!
发表于 2010-12-26 15:22:52 | 显示全部楼层
我看还不好搞
