[求助] 外圆磨夹具,怎么使零件旋转???

   火.. [复制链接]
发表于 2010-8-20 18:41:01 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
我有个零件,是管类的,想用两顶尖顶着倒角磨外圆,但是整个外圆都要磨,没地方夹鸡心夹头,各位高手有没有好的办法,怎么带动零件旋转??
发表于 2010-8-20 19:03:44 | 显示全部楼层
两头镶堵头,打中心孔就行~堵头稍微长点能上夹头就行.6 T4 k% l" u8 X  Z/ e# M: ]* C
磨完后上车床去堵头就OK啦
 楼主| 发表于 2010-8-20 20:39:04 | 显示全部楼层
回复 2# zpngbrs
- O# z$ D4 }4 @) |) U/ `  E, v- x. u" u4 p# g( Q
* ~3 v: t2 l% s% v
    这样也太麻烦,我是批量的零件,现在又没有那种强力磁性的夹头,吸住零件端面来带动零件?
- P/ w9 {" T, i( \0 M9 f6 C' } 各位高手有没有好的方法啊?
发表于 2010-8-20 22:11:26 | 显示全部楼层
产品不长配心棒加工,要么留个工艺长度装夹头磨好割掉就是了,要么上无心磨。
发表于 2010-8-20 23:31:33 | 显示全部楼层

伞型顶尖

伞型顶尖
回复 1# hhffqq123

- E5 l' i4 L9 l& U# ^
) Z/ I5 `& k, T( r+ F
  r% o8 q# L+ c+ d9 E8 [5 R8 J. p    这个应该可以
发表于 2010-8-21 00:06:59 | 显示全部楼层
回复 3# hhffqq123
# D: P% {. W) v* j% L
9 k: j) W/ U- o1 m3 h/ w+ T
* D4 b. N  _( v  Z% H: a    你的工件是啥样子的?你光说个管状太笼统。要不你自己画个图,大家也好帮你想办法
 楼主| 发表于 2010-8-23 07:07:24 | 显示全部楼层
回复 6# zpngbrs ' G: Q0 L, v; m# o  w) j
" z2 q: [8 ]9 s! v+ L3 V

5 [: |0 s, u/ B5 P1 N5 O0 i6 N    好的,晚上我把图上上来,大家帮我想想办法,咸谢谢大家了!!!
 楼主| 发表于 2010-8-23 20:51:09 | 显示全部楼层
回复 7# hhffqq123
. n5 V0 ~: |# u4 z9 q, m2 B* }7 _* U; M

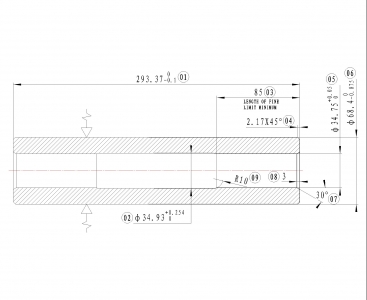

' C) f7 `, A5 E' n' U    上图了。。。。。。。。1 _( D" N" d# _

点评

还是配个芯轴比较好  详情 回复 发表于 2012-12-6 13:15
发表于 2010-8-25 01:26:17 | 显示全部楼层
画了张草图,大概就是这个样子.一公一母.也可以将其设计为带螺纹形式.这样的芯轴就是靠工件倒角定位.两个锥形定位套将工件压紧.磨销外圆.大概思路就是这样,大家看看还有没有什么改进的地方 333.bmp

点评

其实可以做一个更简单好用 适合批量生产的 你可以做一个芯棒 然后把芯棒磨成大小头10丝左右这样好装 就算工件内孔有大小 也不影响使用  详情 回复 发表于 2012-12-17 20:12
顶尖式芯轴  详情 回复 发表于 2012-12-6 21:26
发表于 2010-8-27 10:16:38 | 显示全部楼层
你磨外圆的话用内孔做基准放芯棒不就可以磨了!
发表于 2010-8-28 17:12:18 | 显示全部楼层
用芯棒不能磨得吗?
发表于 2010-9-5 00:09:20 | 显示全部楼层
9楼的不错。有点担心的是 工件余量大的话,前几道粗磨时,定位套拉不住工件会导致打滑
发表于 2010-9-5 13:36:53 | 显示全部楼层
外圆磨上三爪反向装夹,校正好跳动。再车个略小产品外径尺寸的(7的厚度)垫圈靠在三爪端面以防通磨碰到三爪也能保证产品都能磨到。如果三爪放不内孔可以买个小三爪,大三爪夹小三爪乘下方法同上另外一头用顶针顶。内外同轴好的话大量生产还是方便的。
发表于 2010-9-5 13:40:47 | 显示全部楼层
外圆磨上三爪反向装夹,校正好跳动。再车个略小产品外径尺寸的(7的厚度)垫圈靠在三爪端面以防通磨碰到三爪也能保证产品都能磨到。如果三爪放不内孔可以买个小三爪,大三爪夹小三爪乘下方法同上另外一头用顶针顶。内外同轴好的话大量生产还是方便的。
发表于 2010-9-5 19:16:05 | 显示全部楼层
用9楼  的办法光启外圆   再用无心磨到尺寸   又快又好
发表于 2010-9-5 20:13:23 | 显示全部楼层
此产品对同心度无要求 如果内孔打下规则的情况下 个人建议采用内紧夹头的方法比较简单 对于大量生产非常实用  因为不能上图所以不能说的很详细 3 R# \. n3 ]; B3 q
根据仪表车内紧夹头的启发 夹紧方式可以改为螺冒带动螺杆的相对移动方式使之夹紧 在夹具轴芯〈螺杆轴芯〉打中心孔 其余一头用尾坐顶
