磨速钢硬度为64度的工件该怎样去选砂轮？

学习研发 · 发表于 2010-8-23 15:17:47

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

我们做的是阶梯式冲头，原来做轴承钢的了，现在刚开始做高速钢砂轮却不好用了，换了几种砂轮效果都不是太理想！请大家给出一下注意！
用过WA80K5V 38A80M5V SA80M/46J5V 的砂轮（不是一个厂家的砂轮），都是磨上10多支就要洗砂轮。磨的工件长48mm—52mm，切入磨，每次压磨0.5mm~1.2mm。加工量越大磨的支数越少！

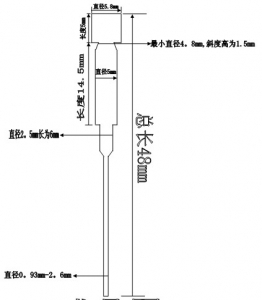

工件如此图

研磨者 · 发表于 2010-8-23 15:40:58

用A 100N5Y 的试试

学习研发 · 发表于 2010-8-23 16:08:46

A是宗钢玉的吧，我们用的A 60M5V也是不行的，N级的会不会硬点呢，5Y是什么结合剂的，是树脂的吗？

研磨者 · 发表于 2010-8-23 16:44:46

我不是很清楚，一个客户做顶针高速钢的，用的这个砂轮一次能磨0.5mm

做切入磨

南有嘉木 · 发表于 2010-8-23 21:11:38

还是用CBN的砂轮好点

学习研发 · 发表于 2010-8-25 09:33:08

CBN价格太高，我们加工的冲针经常的换长度，用CBN砂轮也应该需要修砂轮吧，CBN那么贵，修的次数多了就不合算了。

张国耀 · 发表于 2010-8-26 00:04:06

满足你粗糙度要求的条件下砂轮粒度越粗效率会越高。
工件材质的硬度决定你的砂轮的硬度。
工件的材质决定你的砂轮材质！
这种材质达到了64度以上最佳选择是CBN的。
先具体描述一下你的SA 的使用情况？
具体可以选择SG砂轮。订购可能麻烦点。
另外考虑SA PA砂轮。

学习研发 · 发表于 2010-8-27 13:48:54

谢谢管理员的答复，SA的砂轮，感觉好象是不够锋利，没有38A刚洗过的砂轮磨削快，但是磨的工件会多一点。效果不是很好！是不是硬度没有选择正确呢！

磨圣 · 发表于 2010-8-27 22:09:39

如果你觉得CBN砂轮价格太高,建议用SG砂轮, HRC64很硬了,其他磨料磨起来很费劲

张国耀 · 发表于 2010-8-28 00:01:37

谢谢管理员的答复，SA的砂轮，感觉好象是不够锋利，没有38A刚洗过的砂轮磨削快，但是磨的工件会多一点。效果 ...
% h9 e9 d: s8 D7 W- R4 T- o. |$ I学习研发发表于 2010-8-27 13:48
' ]5 h+ M3 g- @; d

登录/注册后可看大图

与砂轮的硬度与砂轮的品质也有一定的关系！

好不容易 · 发表于 2010-9-12 15:25:29

学习了谢谢各位

sdlcgfj · 发表于 2011-9-16 10:16:22

到底用那样好呢？？？烦恼啊

磨来磨去 · 发表于 2011-9-23 10:52:57

选择WA或PA46#硬度H或J 试一下你的砂轮硬度太高磨不动

南有嘉木 · 发表于 2011-10-2 23:15:30

可以用SG，效果应该不错的

大灰狼 · 发表于 2011-10-28 00:18:20

绝对是CBN的，你如果想出效率和精度的话！一片CBN可以帮你省很多工时，一个工时多少钱你可以自己计算，算下了还是CBN的赚钱快点吧！如有需要可以找我

天若有情 · 发表于 2011-11-6 16:06:47

肯定用SG或CBN效果比较好，但性价比不合适。最好用WA（38A）、PA、SA。但江浙一带加工轴承钢无心磨用A60N、A80L-M、A100K-L，视各使用厂工艺不同，选择也不一样。做切入磨用A100M应该可以，不会产生烧伤，如果做N级的，必须用90和100混合粒度，不然会烧伤，并且磨不动，加工成本会降下来。

账号		自动登录	找回密码
密码			注册会员

[资料] 磨速钢硬度为64度的工件该怎样去选砂轮？

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛
