查看: 2329|回复: 22

[求助] 这图怎么做

  [复制链接]
发表于 2010-8-27 09:33:26 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
本帖最后由 yvhkihc315 于 2010-8-28 13:08 编辑
( v, e7 q) n6 I! U$ B2 r
' f: W- f5 `  y8 @: Y% r 153a.dwg (46.59 KB, 下载次数: 14) 1A4_0641_Stemp_unten.dwg (77.31 KB, 下载次数: 11) 请教这两个图怎么做和怎么算
发表于 2010-8-27 12:38:01 | 显示全部楼层
图片看的不是蛮清楚,可以的话发一份电子档上来。# X2 H& }$ W) X+ [1 V, i* {% O

! p% T3 u0 G/ D大概的方法就是把图型按角度旋转后把需要的图形画出来,然后工件做个角度块将工件摆个角度后对图加工就可以了。第一个图冒似上面两个图形都是自然后形成的,摆工件做出来之后按正常投影看就是那样的形壮了。第二个图没怎么看清楚。
 楼主| 发表于 2010-8-27 15:38:24 | 显示全部楼层
回复 2# 光磨小许
# P3 n5 [, O0 G; j3 A2 g+ S3 F$ V) Z* N' T. {6 r8 E2 b
1 {  |) k- h, O
    还要做胶片么```电子档要CAD才可以看哦``
- d) M. t4 e1 }! Q. G" e" q: x8 A8 |
明天再上电子档
发表于 2010-8-30 16:27:18 | 显示全部楼层
呵呵,工件旋转角度,cad档跟着旋转将北图整出来即可,
发表于 2010-8-30 18:13:26 | 显示全部楼层

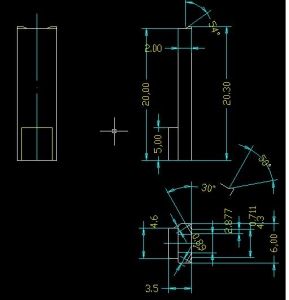

123.jpg 看到这个图你应该就会明白了,只需要把工件摆一个相应的角度然后跟据旋转后的图形加工即可,第二个图跟这个也类似,那个是没有斜线的,摆正了做直边就行,注意底度有0.01的强压,少磨0.01就行。
 楼主| 发表于 2010-8-31 14:28:29 | 显示全部楼层
回复 5# 光磨小许 还是看不明白   只需要把工件摆一个相应的角度 摆了工件还要取数么
发表于 2010-8-31 20:34:03 | 显示全部楼层
回复 6# yvhkihc315
4 F" t+ V( z  b* B( w- x! k
0 E2 F9 c% u' e9 I" M/ s) R: _' k) p' y& ^9 Q
    旋转以后外形的尖角就成了你的外形了,注意到了没有?好好想想吧
 楼主| 发表于 2010-9-1 15:08:32 | 显示全部楼层
回复 7# 光磨小许做这个还要做胶片吗```要做怎么画
发表于 2010-9-1 18:17:45 | 显示全部楼层
回复 8# yvhkihc315
) S& r; C+ x8 ]" }3 [, S) u+ o
& \) a- i6 i* f, ^" r9 J
' v& a: [5 u& x( {4 [! T    你还是没想明白怎么做,要是知道怎么做这个了你就知道怎么画胶片了。再好好想想了,其实已经说的挺清楚了,图也给你画了,自己再想想看,实在弄不清楚我再给你画个详细的图
发表于 2010-9-2 14:11:35 | 显示全部楼层
回复 8# yvhkihc315 3 j: Z0 J! d( Q1 q: O% {- _) g9 w

! g3 i! m5 U* ]7 I' m! P9 R- [: F1 L8 P0 {
    放大图就是画角度为50度的局部视图(需摆正),然后垫30°对着形状做出来就行了,上两张形状自然形成。
 楼主| 发表于 2010-9-2 15:09:06 | 显示全部楼层
回复 9# 光磨小许
" ^2 l, q  d: x; m( h2 I7 W2 h3 _; ~
: C* v1 M# p7 u. _
    最好画个详细的图了。。呵
3 Q2 M: s/ }' Y0 \9 V8 I: u还有胶片图,谢了
发表于 2010-9-3 19:57:45 | 显示全部楼层
你想好怎么加工就不会想胶片怎么画吧,主要是摆好工件。
 楼主| 发表于 2010-9-14 20:51:45 | 显示全部楼层
回复 9# 光磨小许 - A3 g+ |' A  H5 a' ~. Z+ b

+ M7 J+ N8 A0 {5 s! J6 Y" @0 \. `1 _7 `* A5 }( D% c3 r- T
    小许怎么不回我贴:(
发表于 2010-9-14 21:51:02 | 显示全部楼层
回复 13# yvhkihc315
- Z3 f- j: ~" S" V  b
7 D" E" o0 C, B9 ~2 p+ w- m/ m+ s& z! r
不好意思这段时间比较忙,把这事给忘记了,不好意思哈,明天上公司去给你把图画出来,家里电脑重装系统了还没装CAD。
发表于 2010-9-15 22:09:41 | 显示全部楼层
回复 13# yvhkihc315
. h0 W+ r: Z4 H/ O1 J  B  K# G( u8 l5 d1 q, ~7 K' e% Q
8 g4 E/ O3 S$ u
1234.dwg (104.53 KB, 下载次数: 41) 9 n, ^: T5 c/ l
图给你画好了,按照上面的那部分图加工,红色部色为你每次要加工的位置,大概要做四次,如果中间还有料的话就再做第五次,下面那个为装夹示意图,红色箭头为刀的运行方向
 楼主| 发表于 2010-9-25 18:15:01 | 显示全部楼层
小许`谢了`:lol
