支承座三工序复合冲压模具设计

HEATS

　　一、前言

* Q! X9 v! i' h# A

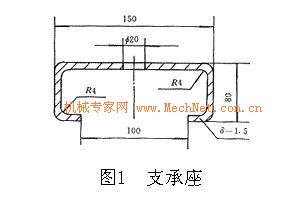

　　图1所示支承座是某新型设备上的重要板金冲压件，使用材料是1Cr18Ni9Ti钢板，材料厚度δ＝1.5mm。该零件的冲压特点是：材料屈服强度高，外形尺寸大，毛坯在弯成U形件后，还需将两个边都向内折弯，并冲出?φ20的小孔。对于这种典型的U形件，在单件或小批量生产且技术要求不高时，可采用条料在折板机上成形，小孔在钻床上制出；反之，则应采用冲模成形。按照旧工艺，U形带孔零件的冲压工艺加工，一般都是采用落料、成形和冲孔3套模具，这种工艺方法生产效率低、工艺装备多、经济效益差。现采用三工序复合冲压模具，可以高效优质地完成支承座的冲压工作。

6 H* }, {" O, g( P$ J* Z9 M c ) r& V" W& e& F! G7 ]1 L

& L" \0 n' Y1 N, |- o

　　二、模具结构与工作原理

　　1.模具结构

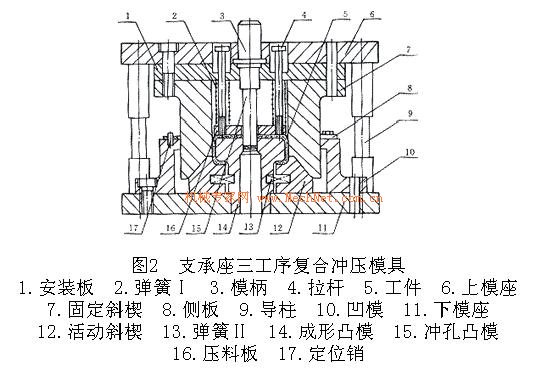

　　支承座三工序复合冲压模具结构见图2，主要工作部件由固定斜楔7、凹模10、活动斜楔12、成形凸模14和冲孔凸模15等组成，并采用导柱导套导向形式的标准模架。

& a( ?& C! t2 k3 j% Y0 G

　　2.工作原理

/ B0 S+ Q1 O* Z/ g" K m: h* u

　　支承座三工序复合冲压模具的工作原理是［1、2］：当模具处于上极限待工作位置时，将毛坯条料放置在落料凹模10和成形凸模14上，并通过侧板8和定位销17定位。模具工作时，上模随压床滑块下行，首先，在弹簧2的作用下，压料板16压紧毛坯，固定斜楔7与凹模10共同完成毛坯的落料工序，冲孔凸模15完成?φ20小孔的冲制工序；随着压床滑块的继续下行，固定斜楔7对毛坯实施向下U形弯曲；同时，固定斜楔7推动活动斜楔12向模具中心移动，使毛坯向里弯曲，完成工件的最终成形工序。最后，模具达下死点并随滑块开始向上运动，固定斜楔7和冲孔凸模15分别退出落料凹模10和成形凸模14，弹簧13回复推动活动斜楔12向模具两侧移动。此时，即可将已成形的工件5从模具中取出，冲压工作完成。

　 . K) b8 @3 I5 j7 B

　　三、主要工作零件设计

$ Q9 }" F8 H6 I2 j: L

　　1.冲孔凸模

: O+ O3 p. X# N+ i! I( ^0 I

　　冲孔凸模材料为Cr12MoV钢，热处理硬度58～62HRC。因冲孔直径较大，故该凸模属于细长杆，在设计时应进行承压和失稳弯曲强度校核。在结构上，力求提高凸模的强度和刚度，可将凸模设计为阶梯轴或加装凸模护套。

+ O5 b& L" O5 y/ n% h+ f

　　2.成形凸模

& I1 U, H& h( E' Z7 {. H" { 6 ^8 X4 o: n: b8 l7 Q; e

　　成形凸模可用T10A钢制造，热处理硬度56～60HRC。成形凸模形状较复杂，壁厚不均，故在热处理时务必谨慎。在实际操作时可采用预冷淬火或内孔填塞石棉绳来减轻工件的热处理变形和开裂倾向。

0 W+ z" j5 K% H& D' K* o 8 c3 n( I# ?$ W/ ?2 F+ h+ ^1 |7 l

　　3.凹模

　　落料凹模可采用拼镶式结构，凹模磨损后，只需拆下镶块刃磨，再加装适宜的垫片，即可保持凸、凹模间隙不变。凹模刃口处用T10A钢，热处理硬度56～60HRC，用螺钉和柱销固定；本体用45钢，热处理硬度28～32HRC。这样可以减少贵重材料，提高经济效益。

$ N4 ]( t5 X) D9 |4 S6 U' z 6 g; X! A) u$ F7 S. K3 n5 ?5 n& p

　　4.固定斜楔

1 g- X) E8 g- h3 q 5 H9 ~" p( e6 h/ q- k( _

　　固定斜楔是重要的工作零件，有双重作用。在毛坯落料时充当凸模；还可推动活动凹模向模具中心移动，使工件完成最终成形。固定斜楔工作频率高，受力较大，推荐使用T10A钢制造，并淬硬至56～60HRC，使其能获得较高的强度、耐磨性和韧性。

: D9 t& D/ @( U0 k% |

　　5.活动斜楔

: o P- T" m. }+ c1 I

　　活动斜楔采用45钢，热处理硬度43～48HRC，要求具有良好的耐磨性和运动稳定性。
