向心轴承容许差及容许值

HEATS

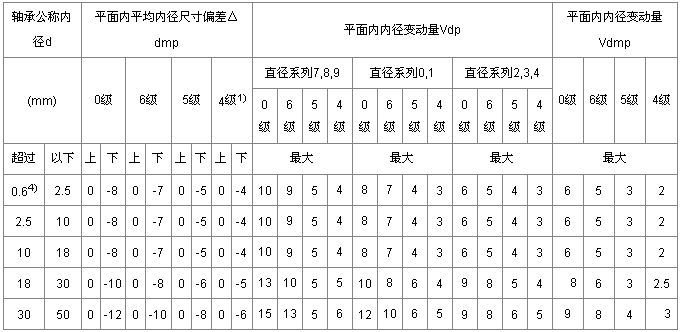

(1)内圈

( _ f5 g( ` x8 f( W

单位：um

- ?( U" f% l7 O& h5 v/ [! E



/ R5 X* d Y2 B5 n" |0 m

注：　

1)：适用於4级的内径尺寸差△ds的容许值与平均内径尺寸偏差△dmp的容许偏差相同。但仅适用於直径系列0，1，2，3，4。

2)：适用於深沟球轴承，斜角球轴承等球轴承。

3)：适用於组合轴承之各个套圈。

4)：0.6mm包括在本尺寸段中。



% A3 P) l. A5 N

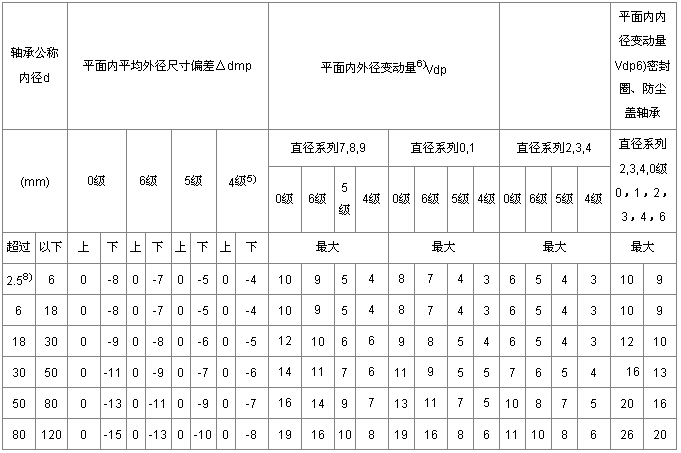

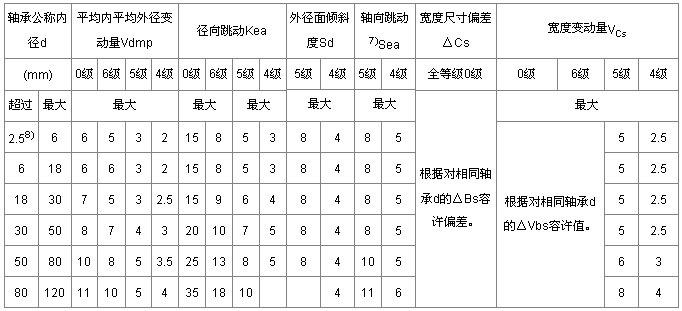

2)外圈



6 z4 U) ^2 x6 M q: |6 \, ]( S; w





注：　

5)：适用於4级的内径尺寸偏差△ds的容许值与平均内径尺寸偏差△Dmp的容许偏差相同。但仅适用於直径系列0，1，2，3，4。

6)：适用於没安装止动环时。

7)：适用於深沟球轴承，斜角球轴承等滚动轴承。

8)：2.5mm包括在本尺寸段中。
