直线运动球轴承的安装与调整［图］

HEATS

) g( }0 l! Q1 }- l) F1 ]; M

+ ^$ M1 |7 Y" P7 d$ }! c: @/ t& |- ^. [- H6 ?$ _6 a% z) z* S4 D1 _6 @: }: B4 a" ?) }

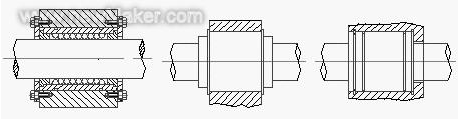

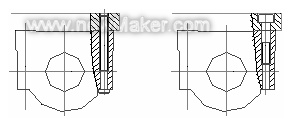

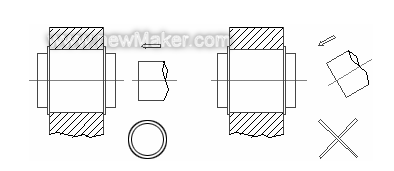

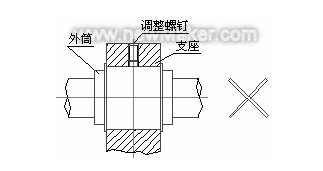

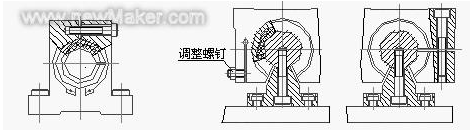

1. 组装前，轴承内部必须清洗干净后涂抹润滑脂。 2. 轴承压入支承座时，应采用专用安装工具压靠外圈端面，如下图所示，不允许直接敲打轴承，以免变形。 3. 导轨轴装入轴承时，应对准中心轻轻插入，如下图所示。如歪斜地插入，会使滚珠脱落，保持架变形。 6 \. Q! J& b. p- @8 q4 G/ o, U2 p 4. 轴承装入支承座时，不允许转动，强行使其转动，会损坏轴承。见下图。 5. 不允许用止头螺钉直接紧定在轴承外圈上，否则会发生变形。见下图。 6. 封闭调整型和开放型按下图方式安装，然后用螺钉压紧调整间隙，注意不要使预压过大。 * ~$ y" _, Z/ r4 N, F 7. 直线运动球轴承支承座的安装方式，见下图。 8. 直线运动球轴承的常用固定方法。见下图。
