PLC在球面轴承外滚道超精机中的应用

HEATS

1  引言

    以往深沟球面内外套精磨床是采用继电器进行控制的，控制部分体积庞大，响应时间长，且可靠性不高，经常出现故障，磨床磨削工件的功能单一，有的磨床只能进粗磨，有的磨床只能进行精磨。完成一个成品工件加工，先在粗磨磨床进行粗磨，然后再将其送到精磨磨机进行精磨。基于这种情况，我们采用可编程序控制器对其控制电路进行了技术改造，将两台磨床的功能集中到一台磨床上实现，即粗磨、精磨一次完成。这样不仅可以减小控制部分体积、增强系统的可靠性，而且提高了系统的利用率，降低了成本，在实际应用中取得了很好的效果，对于工业企业实现相关机床的改造具有较高的应用与参考价值。

3 p$ b G& H! d

2  控制系统的设计思想

, V2 F( [4 Y% K3 b( q

    根据工件加工工艺的要求，控制系统设定了手动、自动、粗磨精磨定时等方案。
    1. 手动/自动转换，当转换开关旋至手动状态时，自动不起作用，系统通过操作面板上不同的手动控制按钮来完成各道工序；类似的转换开关旋至自动状态时，按下启动信号，PLC则按预先设计的符合工艺要求的程序运行。
    2. 粗磨阶段：油石的压力较大，主轴低速运转；精磨阶段：油石的压力较小，主轴高速运转。
    3. 选用8421BCD码数据拨盘对粗磨精磨定时进行控制，工件加工时间可根据工艺要求选择不同的磨削时间，这样无需再设计数码输入显示电路，有效地节省了PLC的输入点，简化了硬件电路。
    3  控制系统的硬件设计

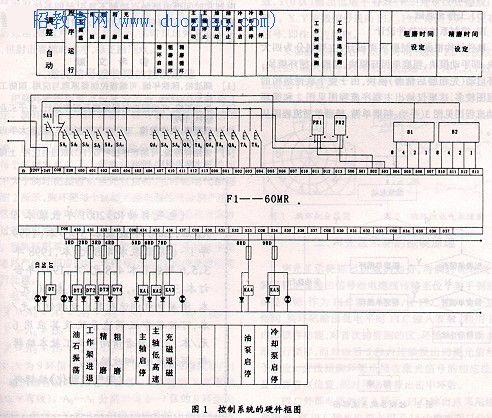

    控制系统采用日本三菱公司生产的F1-60MR可编程序控制器，其硬件框图如图1  。

& {4 \6 P0 B. h/ [5 ~

8 ]. z: ~) U( D9 L" G$ E1 \/ T

   由硬件框图可知，系统可完成如下功能：
(1) 主轴低高速自动转换。
(2) 工件架自动进退。
(3) 油石高低频振荡自动转换。
(4) 粗磨、精磨任意选时。
(5) 工件充退磁。

. `- n3 F$ M9 t+ z' x) j2 R% `

4 控制系统的软件设计

# q% [! n/ V* X7 |/ T

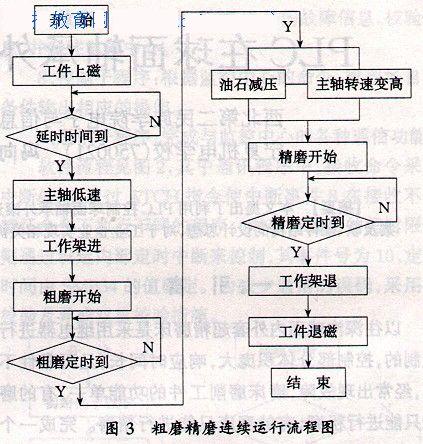

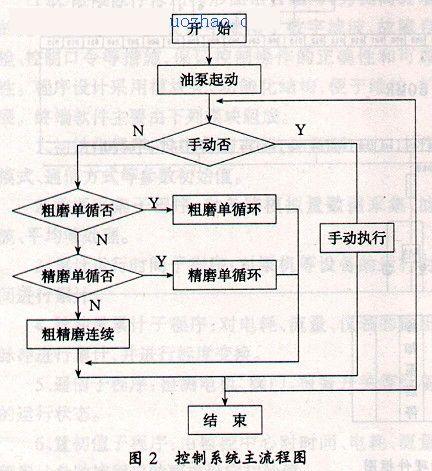

    软件结构根据控制要求而设计，主要划分为四大模块：即手动模块，粗磨单循环模块，精磨单循环模块，循环启动（先粗磨后精磨）模块，由于整个软件结构的路程图较多，这里仅给出主程序流程图见图2

和循环启动流程图见图3 （手动、粗磨单循、精磨单循流程图从略）。

, D4 ?/ W6 x1 d3 n3 w0 E9 f, T2 a6 ^

5  结束语

    通过对球面轴承外滚道超精机进行PLC控制技术改造，使得控制电路体积大大减小，消除了由中间继电器和时间继电器触点接触不良引起的系统故障。提高了生产效率，降低了工人的劳动强度，取得了显著的经济效益。
