滚动轴承的构造bearings structure

HEATS

6 h( [. o/ U* b5 Z$ f, r1 _/ r

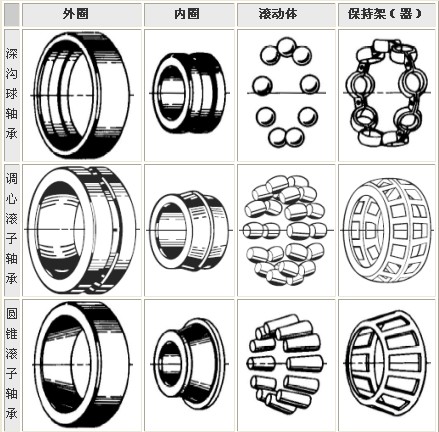

-滚动轴承是以滑动-轴承为基础发展起来的滚动轴承，其工作原理是以滚动摩擦代替滑动摩擦，一般由两个套圈，一组滚动体和一个保持架所组成的通用性很强、标准化、系列化程度很高的机械基础件。由于各种机械有着不同的工作条件，对滚动轴承在负荷能力、结构和使用性能等方面都提出了各种不同要求。为此，滚动轴承需有各式各样的结构。但是，最基本的结构是由内圈、外圈、滚动体和保持架组成—— 通常称为四大件。对于-密封轴承，再加上润滑剂和密封圈（或-防尘盖）—— 又称六大件。各种轴承类型名称多是根据滚动体的名称来进行相应命名的。

3 A* `+ f& H1 C8 s8 `* o3 C

各种-零件在-轴承中的作用分别是：对于向心轴承，内圈通常与轴紧配合，并与轴一起运转，外圈通常与轴承座或机械壳体孔成过渡配合，起支承作用。但是，在某些场合下，也有外圈运转，内圈固定起支承作用或者内圈、外圈都同时运转的。对于推力轴承，与轴紧配合并一起运动的称轴圈，与轴承座或机械壳体孔成过渡配合并起支承作用的称座圈。滚动体（钢球、滚子或滚针）在轴承内通常借助保持架均匀地排列在两个套圈之间作滚动运动，它的形状、大小和数量直接影响轴承的负荷能力和使用性能。保持架除能将滚动体均匀地分隔开以外，还能起引导滚动体旋转及改善轴承内部润滑性能等作用。

+ T- D4 Q$ U9 i- R$ L x

滚动轴承与-滑动轴承优缺点比较

1 d+ f% L; ^+ `! _5 q, G: Y$ V5 \5 o' M, V, Y4 X6 k; I: ^3 z: o$ l: ~7 t$ u( ?, ?8 X" L; b8 L& l: x' s0 x$ F( C1 z4 h# y- o2 ^2 U1 K! G9 p! P, w' E) j; t _' h5 }0 V m' G# k+ }/ n! t; R) H: K8 U+ k( `; E) |" `9 j* p/ C( q7 H& H! M8 p, @# W" I7 q* @& z# o3 ]9 t/ Y3 }, C

与滑动轴承相比，滚动轴承的优点	8 {7 O- M; ~. m$ l( I 与滑动轴承相比，滚动轴承的缺点
1、一般条件下，滚动轴承的效率和液体动力润滑轴承相当，但较混合润滑轴承要高一些；	1、承受冲击载荷能力较差；
2、径向游隙比较小，向心角接触轴承可用预紧可用预紧力消除游 隙， 运转精度高；	2、高速重载载荷下轴承寿命较低；
3、对于同尺寸的轴径，滚动轴承的宽度比滑动轴承小，可使机器的轴向结构紧凑；可以简化轴承支座的结构;	3、振动及噪声较大；
4、大多数滚动轴承能同时受径向和轴向载荷，故轴承组合结构简单；	4、径向尺寸比滑动轴承；
5、由于滚动轴承传动效率高,发热量少,消耗润滑剂少，便于密封，易于维护；
6、不需要有用有色金属；
7、标准化程度高，成批生产，成本低；适于大批量生产和供应，使用和维修十分方便。

" {9 l) n% |3 j% U. p5 h

保持器 保持架

1 _# e5 ~* e, B7 {8 {9 {9 f" f4 _2 R) R/ Z) l7 R) P8 n) S! k) ?" K" z' T/ T6 `9 b' x1 x6 p7 }; y, u* M/ o" z ~, w# a7 M; V! L% `: l; r

! H( F0 K/ V8 Q W：钢板冠型	. i/ l7 T7 {" C( `2 e8 _ L ~% k0 c; |8 ]+ E8 e. @ J：钢板波型	' M6 H9 N, k4 z/ a+ x% Y RJ：钢板铆钉型
用不锈钢板一次成形冲压而成，并按内轮进行设计，在低速回转情况下，低扭矩性可得到良好地发挥。	球兜部分按照钢球的形状设计，由盖侧和爪侧两个部分构成。一般球导向旋转中的摩擦扭矩很小。	比较大的轴承在高负荷运行时，波形的两个部分由铆钉固定，使其保持振动和加速度的强度，球导向摩擦扭矩也变小。

8 y L" E* p* m, X+ U% i. @" b5 r8 \' ?' m/ e) ^/ o3 ^% t4 }* E' T4 {+ h8 R( u R, U* ]% o; [

# L% F7 V- x( } TW：尼龙冠型	& g* V- L) m6 e/ j V：满球型
模压尼龙保持器回转扭矩变动少，是耐高温的钢球导向。也有加入66尼龙及玻璃纤维的高强度材质。使用温度（-30～+120℃）。	没有保持器，因为内外轮各开了个长方形槽，轴向不可能小。设计上装入了容许的最大数量的钢球，适用于重负荷的低速运转。

/ L; b& R% u- [+ k5 z/ b# h2 k

防尘盖 密封圈

' y: q' y4 e- U9 F7 r* q

3 C5 Q' a- T: G+ |! K4 q% R/ u6 h; g- r( Q! U, P6 w- e8 I# d( h+ s: H# f0 T" P4 `

$ G) d5 t! n& V7 w 6 ~0 O8 f5 R% [& d1 N ZZ：冲压式钢板防尘盖	' c( Y1 e! S$ A+ d Z ZZS：挡圈式钢板防尘盖	! g0 W4 B8 e$ @8 H TTS：挡圈式特富龙密封圈
把冲压加工的金属钢板加固在外轮上的结构。油脂渗出少，外部的垃圾侵入也极少。	把冲压加工的金属钢板用弹簧挡圈固定在外轮上的结构。外部侵入的垃圾极少。主要用于小型、薄壁型轴承。回转、音响、温度上升少。	把加入玻璃纤维的特富龙密封圈用挡圈固定在外轮上的结构。外部侵入的垃圾极少。主要用于小型、薄壁型轴承。密封圈能对应内部压力而变化。使用温度范围（-100～+260℃）。

. K( I" r5 e, g9 b3 {) W# v R2 ]8 B1 h p* Z7 n B# a$ Y/ o0 y0 V4 ^1 j8 z7 Q8 ?5 p9 J: ?/ d. ~7 o6 c/ V

2RS：接触式橡胶密封圈	6 {4 g/ {7 `" I8 P | 2RU：非接触式橡胶密封圈
把橡胶密封圈嵌入外轮的结构。密封圈与内轮轻轻接触，防止外部垃圾的侵入。密封圈的主要材料是NBR，使用温度范围（-40～+120℃）。	把橡胶密封圈嵌入外轮的结构。密封圈与内轮不接触，防止外部垃圾的侵入。回转、音响、温度上升少。密封圈的主要材料是NBR，使用温度范围（-40～+120℃）。
