百分表简介

HEATS

1．结构原理与读数方法

百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对数值，主要用于测量形状和位置误差，也可用于机床上安装工件时的精密找正。百分表的读数准确度为 0.01mm。百分表的结构原理如图1所示。当测量杆1向上或向下移动1mm时，通过齿轮传动系统带动大指针5转一圈，小指针7转一格。刻度盘在圆周上有100个等分格，各格的读数值为0.01mm。小指针每格读数为l rnm。测量时指针读数的变动量即为尺寸变化量。刻度盘可以转动，以便测量时大指针对准零刻线。

百分表的读数方法为：先读小指针转过的刻度线（即毫米整数），再读大指针转过的刻度线（即小数部分），并乘以0.01，然后两者相加，即得到所测量的数值。

3 f9 x, A$ }5 `

7 ]+ `( }& p9 \% ~ l+ z& D- X7 T

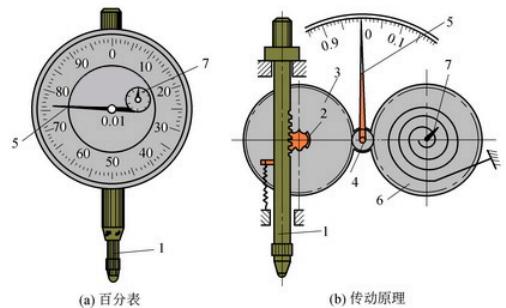

图1 百分表及传动原理

9 L2 d1 `% z# J0 q0 G% U

2．使用与注意事项

（1）百分表的使用  百分表常装在表架上使用，如图2所示。

( Z" y1 o" w1 F9 T0 }

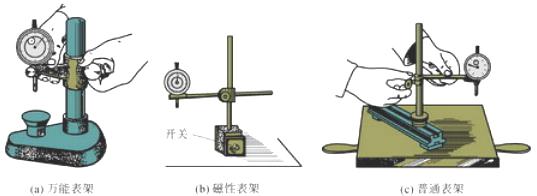

图2    百分表表架

/ |/ h6 k9 X1 v! y; r

% ] n- s# j8 F1 m

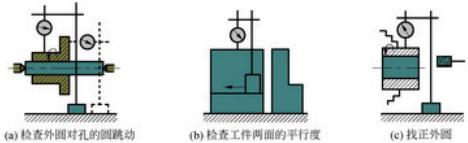

图3   百分表应用举例

9 `+ u4 P4 s' c0 Y" t) i3 w

百分表可用来精确测量零件圆度、圆跳动、平面度、平行度和直线度等形位误差，也可用来找正工件，如图3所示。

3 J3 A* k M) [. k4 C- @8 W

（2）注意事项

1）使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置。

2 z0 W+ m t& W8 k3 F

2）使用时，必须把百分表固定在可靠的夹持架上。切不可贪图省事，随便夹在不稳固的地方，否则容易造成测量结果不准确，或摔坏百分表。

6 Z& S$ i/ }$ k8 d. M

3）测量时，不要使测量杆的行程超过它的测量范围，不要使表头突然撞到工件上，也不要用百分表测量表面粗糙度或有显著凹凸不平的工作。

7 U) W1 \ S/ {' |0 D

4）测量平面时，百分表的测量杆要与平面垂直，测量圆柱形工件时，测量杆要与工件的中心线垂直，否则，将使测量杆活动不灵或测量结果不准确。

5）为方便读数，在测量前一般都让大指针指到刻度盘的零位。

6）百分表不用时，应使测量杆处于自由状态，以免使表内弹簧失效。

$ d/ @, L0 G4 Q+ o. ^5 r0 o8 ?
