深度游标尺和高度游标尺、游标量角器简介

HEATS

1.深度游标尺

/ t9 T, R8 Q" ^! S

深度游标尺如图1a)所示，用于测量孔的深度、台阶的高度、槽的深度等。使用时将尺架贴紧工件平面，再把主尺插到底部，即可读出测量尺寸。或用螺钉紧固，取出后再看尺寸。

6 e" K6 i1 `% M( L

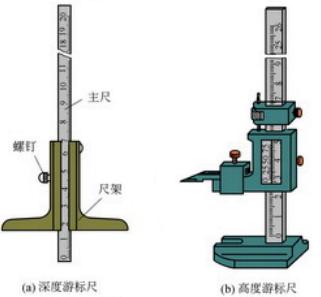

图1   深度游标尺和高度游标尺

. R1 J5 u+ J: L) A+ ]8 r

, d9 s p; G5 F( P+ Y! S

2.高度游标尺

% f: }8 |) R: q1 U

高度游标尺如图1b)所示。高度游标尺除测量高度外，还可作精密划线用。

3.游标量角器

3 c4 e" f( z+ y' m# B* c' e

游标量角器主要用于测量角度数值。

3 M2 Q' j6 J$ s5 e# Y& i7 E

图2   游标量角器
