锻压技术：连续模设计

HEATS

D/ E1 ^. M/ i* X8 @9 g0 t8 x) u8 F1 V1 Z8 H% d& c6 z( J8 \* _6 O: {2 K2 u9 v8 Z9 ?- }* T- Z# e. [+ d, k6 z& l$ F: E

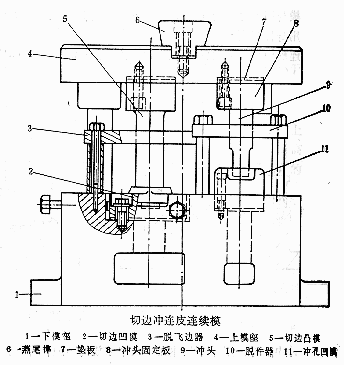

连续模可看成一种筒单的组合模具，常见的是切边、冲连皮组合，如图1是用于连杆切边、冲连皮的连续模结构。     连续模工作时，在压力机一次行程内同时进行已切过边的锻件冲连皮及新放入锻件的切边。当采用手工操作时，这种操作不太方便，有时将一个一个锻件顺序地切边与冲连皮，此时生产率不如复合模高。 - z! Z. B w: V+ W" _7 i6 U4 E     模具的设计与前述切边、冲连皮模相同，只是上、下模座较为复杂。为保证模具工作上的可靠性，一般多采用导柱，导套装置。 " o* X8 B6 ]1 C6 h/ b% B* I     各工序的有关零件（切边凹模与凸模、冲孔凹模与冲头等）应设计成能单独调整的。具体的模具零件设计与前述切边、冲孔模设计相同，固定在上模座的零件不调整，而固定在下模座上的零件（冲孔凹模或切边凹模）为可调整的。对封闭高度应考虑个工序间的相互关系。在设计模具封闭高度时，应考虑各工序间的相互关系。 7 B7 N& I* L2 z; d5 ?1 A) @8 t

图1
