　　模具设计

3 j9 C; f$ ~* ~

　　根据零件成形的特点及选用的JC23-40压力机具有打料横杆结构，设计了图2所示模具。

+ J! r3 L2 f4 w0 Z( P% h5 u 6 k) ]# ?9 h6 u% [' j3 I6 k! p

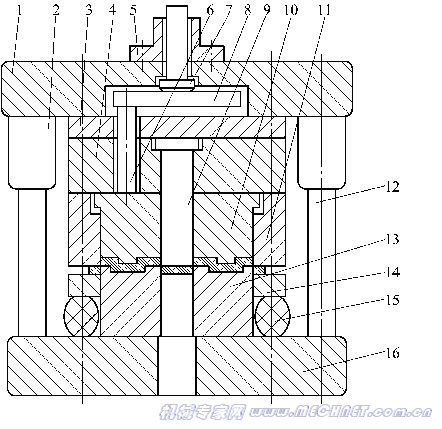

　　1.上模板2.导套3.垫板4.固定板5.模柄6.顶杆7.打料杆8.打料板9.冲孔凸模10.卸料器11.落料凹模12.导柱13.冲孔、成形凸凹模14.卸料板15.聚氨酯块16.下模板

( p* h- Z% D( N4 f

　　整个模具工作过程是：坯料置于模具适当位置，冲床滑块开始下移，落料凹模11与卸料板14共同将坯料压紧，随着冲床滑块的下移，落料凹模11与冲孔、成形凸凹模13作用，当滑块再下移3mm后，零件外形冲出，此时，卸料器10顶部刚好与固定板4底端接触，当滑块继续下移1.5mm,卸料器10、冲孔凸模9与冲孔、成形凸凹模13共同作用，完成中部四个凸台的成形及中间φ20mm孔的冲裁。至此，零件内、外形及凸台完全成形。

# G3 \4 ]- D8 y * b ^* P0 Z, p# o" l

　　滑块上移，打料杆7与压力机打料横杆相撞，卸料力经打料杆7传于打料板8，再经顶杆6传至卸料器10，由卸料器10将加工好的零件推出落料凹模11型腔，与此同时，冲裁完外形的条料经卸料板14作用，完成顶料，余料转入下一工作循环。

2 m# [% s) e2 c! R& n' J0 w5 C

　　在模具中，卸料器具有成形凸台及卸料的双重功能，为防止卸料器旋转，设计成带导向、定位的四方结构，并且它与落料凹模型腔保证单面间隙0.03〜0.05mm，以保证成形准确、卸料可靠。|MechNet|欢迎登陆中国机械专家网www.MechNet.com.cn

　　成形凸台的高度尺寸由卸料器相关成形尺寸决定。通过修磨冲孔、成形凸凹模上平面，可调整成形高度尺寸，从而保证成形精度。

' E) L8 U& X! a( ]1 ?7 v; [ 5 E0 C( s$ x$ W/ `- c

　　效果及结论

5 l& ?* {, t& u : F f9 [: t( B1 \

　　模具设计完成后，经制造、试模，生产的零件一次性符合图样要求。经过三年多来的使用，生产零件数万件，产品质量稳定、模具工作可靠。在这里，小吨位压力机之所以能一次性加工出零件，从模具工作原理可看出主要得益于模具结构设计时，落料凹模11比卸料器10厚3mm、冲孔凸模9比落料凹模11后3mm与坯料接触，形成阶梯型冲裁，使落料凹模11完成落料后，卸料器及冲孔凸模才开始接触坯料，而后成形及冲孔。此时，冲裁力为P=1.3×3.14×80×2.5×500=408kN，略大于400kN，只需选取稍大些的落料间隙便可克服。

　　上述措施的采用，使落料、冲孔、成形复合的“节奏”得到了重新布置，形成了阶梯型压力分布，从而，消除了三者复合后的压力叠加，使压力机落料、冲孔、成形复合力不够的矛盾得到根本解决。

$ t4 M% F0 C1 V, X : Y b7 h: H8 ]9 |

　　在生产实际中，除阶梯型冲裁外，在凸模、凹模上采用不同的斜刃结构，形成斜刃冲裁，可降低冲裁力40%〜80%，不过该结构刃口制造及修磨比较复杂，刃口易磨损，主要适用于大型及厚料工件。如若工件表面质量要求不高也可采用加热冲裁，通过加热使材料抗剪强度明显降低，而适当增大冲裁或拉伸等的凸、凹模间隙，均能较好地降低冲裁力，起到小吨位压力机加工出大零件的功效。
