万向节轴承套热挤压模具设计

HEATS

　　一、前言

　　生产实践证明，热挤压是一种生产效率高、劳动强度低、加工质量好、省料、省工和成本低的金属压力加工方法。这种先进的加工方法，可以取代或部分取代金属切削加工，为机械加工实现少无切削创造了条件，现以解放CA10B万向节轴承套为例，介绍其热挤压模具设计。

0 M" z& y2 C# }. U! B }7 B

　　图1是解放CA10B万向节轴承套的产品零件图，材料为15Mn。从零件形状看，该零件应采用反挤压工艺；从零件的尺寸精度和表面粗糙度要求来看，均超过热挤压所能达到的要求，故应放一定的加工余量，以留作热挤压后的机械加工。

0 p6 s4 N4 a9 J( n. v 5 R' i0 W/ ?, ?, [2 h

　　图1解放CA10B万向节轴承套产品零件图

　　二、挤压件图的设计

: A3 z' s4 J. B2 u# z 5 W1 ]! K: f2 Z. X1 N

　　根据图1的产品零件图，可知D＝39mm,H/d=17.5／31＜1.6，查表1求得单边余量为1mm，径向公差为+0.5高度方向公差为+1.0和中心偏差为0.3mm。可绘制轴承套的热挤压件图，如图2所示

F0 v0 j: W$ u+ f ' ~7 f/ E8 k* G) D2 d* I. d

　　图2万向节轴承套热挤压件图

* p9 f0 P# A; O4 z/ A+ W ( q" l; }* r# T1 S3 ]! X

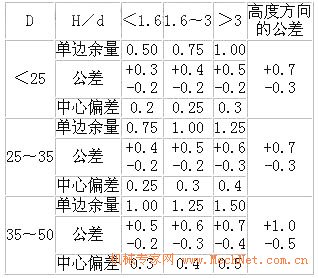

　　表1钢质机械零件热挤压件的余量和公差

: O- o( B' @' e) [$ i 7 {1 m7 ?4 [8 j4 r9 n

　　三、模具的设计与计算

; a5 Z) a: s/ D" g- W

　　1.反挤压模结构

, i% _( q9 m5 l9 H 6 o; a: {4 E9 C6 x& _* j

　　我厂所用反挤压模如图3所示。由图中可以看出，凹模24以凹模垫板15与下模板12定位。凹模与凹模压紧圈18采用锥面配合，用内六角螺钉19与下模板紧紧连接。

　　由顶杆导向套16和顶杆17组成顶出机构，在气垫的作用下将挤压件从凹模内顶出。顶杆导向套的一部分伸出下模板，主要是为了解决压力机闭合高度不够而采取的措施，将热挤压模安装到压力机上时，它将伸进压力机工作台孔内。

5 `4 i5 o. q' U" N, C9 x1 q3 n

　　图3反挤压模结构图

}4 V! C9 J1 w: ?& M% [1 ~2 E

　　脱料板22和带凸肩螺钉13及弹簧7组成卸料机构，用于将箍在凸模23上的挤压件脱下，弹簧的作用是支承脱料板，并能保证脱料板和带凸肩螺钉上下移动，从而减少凸模的长度，弥补压力机行程不够大的不足。

0 Z7 y( s) a9 f) h7 s8 e A, _4 ?

　　凸模23与凸模压紧圈4也采用锥面配合，以凸模压紧圈的凸肩和上模板2的凹槽定位，用内六角螺钉3与上模板紧紧连接。

　　导套6和导柱11用压配合分别压入上模板和下模板而组成导向系统，使热挤压模有较高的精度和工作可靠。由于导向系统的连接，从而构成了一套完整的反挤压模。

　　将自来水由管接头20通入，实现凹模冷却。反挤压凹模可做成整体式或镶套式。

　　在反挤压模的侧面，由上砧块5，下砧块8，高度调节块9，柱销21和调节螺钉14等组成镦粗台。设置镦粗台的目的，主要是为了清除氧化铁皮和改变坯料直径。

　　整副反挤压模在压力机上安装时，是靠模柄1与压力机定位的。由图3可以看出，只要更换凸模，凹模和脱料板，便可生产不同规格的反挤压杯形挤压件。

9 d6 Y. P0 h2 j2 A7 z' I, w ; T; U3 p2 y7 ]

　　2.反挤压凹模主要尺寸的计算

8 V- i q+ ]% Y$ q. W% S

　　组合式挤压凹模如图4所示。其尺寸的计算，通常是根据挤压件的外径先算出凹模型腔的工作直径，然后根据凹模型腔的工作直径算出其它各部分尺寸。

1 @7 Y9 A, Q0 K5 o* k6 ^, `: h0 K ' p7 t, c$ q# Q$ a9 Y6 j

　　图4反挤压模凹模

' b5 [+ o$ L9 g! ~2 \" T ' `" |+ |, O" E% ]) V( R5 x

　　(1)凹模内腔直径(即工作直径)

% l9 v" u$ `! \! n U4 p 3 H, y& m4 d! X9 F3 v/ m

　　D＝D`+δ`D`

　　式中D?——挤压件的外径，mm

" B3 y0 e0 B3 R. B s' R$ H# B! M# n+ }

　　δ`——钢的收缩率，可取δ`＝1.2%～1.5%
