模具总体结构形式的确定

HEATS

-冲模设计时，首先要根据工艺方案选定-模具类型（简单模、级进模或复合模），确定具体的模具总体结构形式。这是冲模设计的关键一步，它直接影响冲压件的品质，成本和冲压生产率。

-模具的结构形式很多，可根据冲压件的形状、尺寸、精度、材料性能和生产批量及冲压设备、模具加工条件、工艺方案等设计。在满足冲压件品质要求的前提下，力求模具结构简单、制造周期短、成本低、生产效率高、寿命长。

确定-模具结构形式的内容包括以下几个方面:：

1)根据冲压件的形状和尺寸，确定凸、凹模的加工精度、结构形式和固定方法；

* n6 }+ {4 B( Z3 C1 ~: e

2)根据毛坯的特点、冲压件的精度和生产批量，确定定位、导料和挡料方式；

4 y$ B! `/ z, j7 J! `8 B: g

3)根据工件和废料的形状、大小，确定进料、出件和排出废料的方式；

4)根据板料的厚度和冲压件的精度要求，确定压料与卸料方式，压料或不压料，弹性卸料或刚性卸料；

0 z) B- p% u' ^% B% e7 G1 ?% B

5)根据生产批量，确定操作方式：手工操作，自动或半自动操作；

3 a% A4 ^9 n( g

6)根据冲压件的特征和对模具寿命的要求，确定合理的模具加工精度，选取合理的导向方式和模具固定方式；

7 M5 l( _( n, @: O1 R! R

7)根据所使用的-设备，确定模具的安装与固定方式。

! E) s7 K1 t0 u

注：表内数字为每年（单班）产量的概略（千件），供参考。

! z g8 B4 X1 r' V

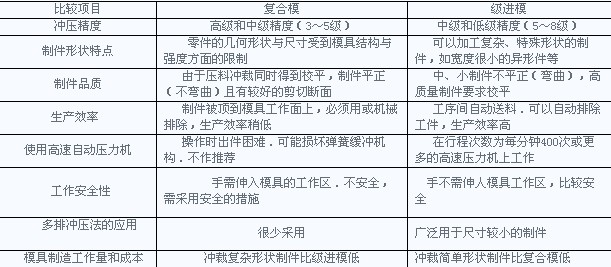

  级进模与复合模性能比较

) I5 [- [3 Q1 N1 i% m! `+ f

# q/ C- q. Z2 f1 c6 }0 x' m& }% L- O. F/ G0 }( p3 t# `5 V* z& ]! W0 y+ i$ F k7 W- E' H5 h( c; U2 z. N d8 k* R1 ~3 Q* x9 F) ?; ?, t2 j% m. W2 R6 g. P. }$ y& x- }/ a" k+ t: d0 B( V8 F8 z X+ q/ C3 I" ~2 R! H2 N% ~$ i5 r/ e% K7 C i7 \8 H- D. b( h- w* ]% T. C# x( v- W+ m8 I3 W2 m6 w; k" {# m& H1 u, }/ ^/ v; t; k3 ~" c! O: d, i) Q$ T* }8 ?- E9 o ~9 |/ a7 h) [- @, ]6 Q: H. l5 h" a3 Y: R: V f8 M4 \, Y @1 E; x/ B; _! A- i; [2 n( c! o! x, B. Z+ p0 }5 C b4 q, q* i- A$ F& L N/ x- e2 y; [. @+ B8 {; V. N- x1 s! N/ ?

- a/ [' c- l7 J- g$ _ 比较项目	- e* K! f+ y2 i9 k) U6 o( M 复合模	; r+ c& |0 |8 X# i/ ^( y 级进模
冲压精度	+ N, k: n1 x6 j8 K 高级和中级精度（3～5级）	$ E' u7 H9 T8 n7 S* f 中级和低级精度（5～8级）
7 P/ i0 p( |% v) i$ r, m% s8 l 制件形状特点	零件的几何形状与尺寸受到模具结构与强度方面的限制	: X- u( V( Y# c& y P    可以加工复杂、特殊形状的制件，如宽度很小的异形件等
制件品质	8 s/ ?$ B k5 O }) \' Y    由于压料冲裁同时得到校平，制件平正（不弯曲）且有较好的剪切断面	7 {' Y' \7 _7 m! y7 {( Y7 v9 @5 M    中、小制件不平正（弯曲），高质量制件要求校平
生产效率	制件被顶到模具工作面上，必须用或机械排除，生产效率稍低	8 i4 H2 w4 {# U% Q. q F8 K    工序间自动送料．可以自动排除工件，生产效率高
8 B5 a+ U* k5 v$ o' A& o$ z6 ^' T 使用高速自动压力机	操作时出件困难．可能损坏弹簧缓冲机构．不作推荐	在行程次数为每分钟400次或更多的高速压力机上工作
工作安全性	手需伸入模具的工作区．不安全，需采用安全的措施	4 i2 b* O2 r. U8 X1 o6 {) O6 a   手不需伸人模具工作区，比较安全
% t: O6 F' }* m+ m& W- M 多排冲压法的应用	很少采用	4 A0 C m/ V: W n* b1 I2 \ 广泛用于尺寸较小的制件
模具制造工作量和成本	冲裁复杂形状制件比级进模低	0 y+ J- C; i i* O, r3 g/ Q' M 冲裁简单形状制件比复合模低

; R$ {7 L. F" p. a- X

  此外．在设计冲模时，还必须对其加工、维修、操作安全等方面予以注意。

1)大型、复杂形状的模具-零件，加工困难时，应考虑采用镶拼结构，以利于加工。

6 d$ R9 a2 k) s7 H1 N

2)模具结构应保证磨损后修磨方便；尽量做到不拆卸即可修磨工作零件；影响修磨而必须去掉的零件(如模柄等)，町做成易拆卸的结构．等等。

3)冲模的工作零件较多，而且使用寿命相差较大时，应将易损坏及易磨损的工作零件做成快换结构的形式，而且尽量做到可以分别调整和补偿易磨损件的相关尺寸。

4)需要经常修磨和调整的部分尽量放在模具的下部。

. R" e0 r6 y' q# C; K0 z# J

5)顷鞋较大的模填应有方便的起运孔或钩环等。
