模具表面喷丸强化

HEATS

随着现代工业技术的发展，对于-模具使用性能提出了更高的要求。努力缩短模具的生产周期提高模具的质量，延长模具寿命，直接或间接带来的社会效益和经济效益是难以估量的。材料和热处理是影响模具质量、性能和使用寿命最重要的内在因素。60%模具的早期失效，是由材料和热处理的因素造成的。为了提高模的强度及模具的耐磨性，充分挖掘模具材料的性能潜力，延长模具服役寿命，采取了许多有效的措施，从省能源、省资源、充分发挥材料的性能潜力，获得特殊性能和最大技术经济效益出发，发展和应用表面强化工艺技术是提高模具使用性能和寿命的极重要的发展方向，喷丸强化就是其中的一项经济、简便而有效的模具表面处理工艺方法，值得大力推广。

喷丸强化是借助于硬丸粒，高速、连续锤击金属表面，使其产生强烈的冷作硬化。通过喷丸可以明显改变金属表面的应力状态、显微硬度、表层的微观形貌和相成分，从而提高模具的疲劳强度、抗冲击磨损及抗应力腐蚀性能。喷丸还可改变模具的表面粗糙度，并有效地去除电火花加工而产生的表面变质层。

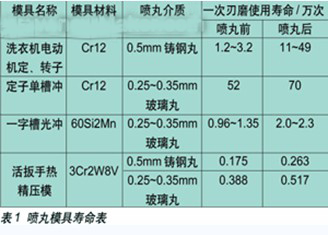

喷丸强化方法简单易行，节约能源，适用于落料模、冷作模、冷镦模和热锻模等以疲劳失效形式为主的模具，如锻模服役时，要经受弯曲和热膨胀，常发生因局部屈服而导致显微裂纹，喷丸处理产生压应力能推迟显微裂纹的形成，从而延迟模具龟裂发生，模具经喷丸强化后使用寿命情况如表1所示。

0 C: R$ ?. {# v% U0 X$ ?0 f

喷丸强化原理

喷丸过程就是大量弹丸喷射到零件表面上的过程，而弹丸喷射到零件表面上有如无数小锤对表面锤击，因此，金属零件表面产生极为强烈的塑性形变，使零件表面产生一定厚度的冷作硬化层，称为表面强化层，此强化层会显著地提高-零件在高温和高湿工作下的疲劳强度。

零件表面形成的强化层之所以会改善其疲劳性能，其原因是在此层内有着完全不同于基体（即零件心部）的应力状态及组织结构，一般地说零件疲劳强度的提高与表面强化层内以下三个因素有关：

（1）表面层的宏观残余应力；
（2）表面层的微观应力；
（3）表面层的微细嵌镶组织。适当的、分布合理的残余压应力可能成为提高疲劳强度、提高抗应力腐蚀能力，从而延长零件和构件使用寿命的因素；而不适当的残余应力则会降低疲劳强度，产生应力腐蚀，失却尺寸精度，甚至导致变形、开裂等早期失效事故，所以机械零部件和大型机械构件中的残余应力对其疲劳强度、抗应力腐蚀能力、尺寸稳定性和使用寿命有着十分重要的影响。喷丸可改变了应力分布状态，使零件表面形成一条很宽的压应力分布带，从而可极大地提高疲劳强度和零件的实际承载能力。

! @5 p# O8 }% |
