刀具的工作角度

HEATS

    刀具工作角度是刀具在工作参考系中定义的一组角度。在切削过程中，由于刀具安装位置和进给因素的影响，使刀具在工作角度（即刀具的实际切削角度）不同于其在静止参考系中的角度。表2-4列出了各种不同影响因素下，车到工作角度的修正计算。
    刀具几何角度与刃部参数的选择
    刀具切削部分的几何参数，对切削过程中的金属变形、切削力、切削温度、工件的加工质量都有显著影响。选择合理的刀具几何参数，就是要在保证工件加工质量和刀具经济耐用度的前提下，达到提高生产率、降低生产成本的目的。影响刀具合理几何参数选择的主要因素是工件材料、刀具材料及类型、切削用量、工艺系统钢度以及机床功率等。

' R% Z& t G5 @8 @2 h

/ Z x! T' j4 ]. I: B% m; `6 Y

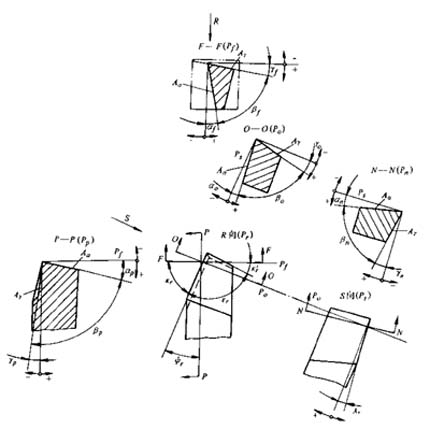

                                 图2-3 外圆车刀刀具角度

: G. ]8 I' d# N; v- U+ ^) K1 C

( e- z- d1 \$ N2 m* [

$ j+ T, d$ Y2 m& H/ t



6 X+ H. x; G8 V0 t1 N- V1 v0 W

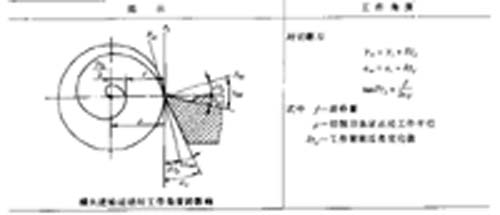

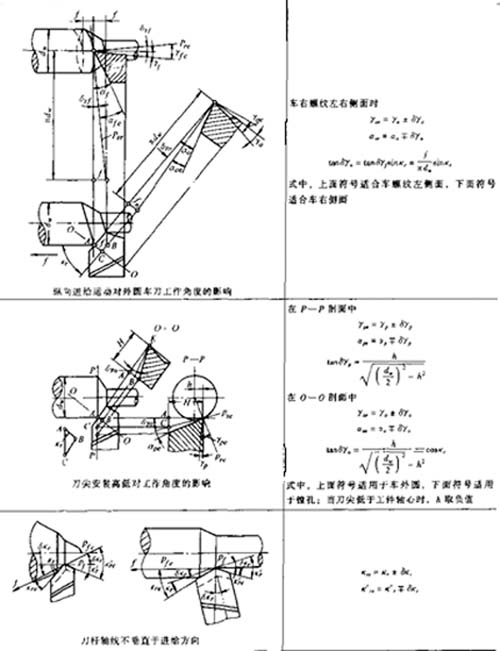

                          表2-4  修正计算后的车工工作角度
    注：1.pse.、pre—工作参数系中的切削平面与基面。
          2.yoe、aoe—工作前角与工作后角。
