刀具的几何角度

HEATS

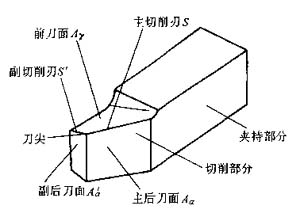

                                       图2-1 车刀切削部分的结构要素

/ }& E/ c- j; t, z

    外圆车刀的切削部分可以看作是各类刀具切削部分的基本形态。图2-1所示是外圆车刀的切削部分，其结构要素及其定义如下：
    1）前刀面Ay—切下的切屑沿其流出的表面。
    2）主后刀面Aa—与工件上过渡表面相对的表面。
    3）副后刀面A＇a—与工件上已加工表面相对的的表面。
    4）主切削刀S—前刀面与主后刀面的交线，它承担主要切削工作。
    5）副切削刃S＇—前刀面与副后刀面的交线，它协同主切削刃完成切削工作，并最终形成已加工表面。
    6）刀尖—主切削刃与副切削刃连接处的那部分切削刃。
