内镀法金刚石铰刀的设计与制造(上)

HEATS

　　摘要：金刚石铰刀具有加工精度高、表面粗糙度值小、效率高、寿命长等优点，目前已日益广泛应用于精密孔零件的加工之中。文章介绍了精密金刚石铰刀的一种新型设计与制造的方法——内包容电镀法，阐述了此种铰刀的设计与制造中一些关键技术问题。

* X. n- k, g4 f2 V

　　1前言

# N3 K' Z+ F/ r

　　金刚石铰刀是近20年发展起来的一种高精度内孔加工刀具。由于它的加工精度高(一般可达2µm)、表面粗糙度值小(一般可达Ra0.4～0.2µm)、加工效率高(一般可提高3～5倍)、寿命长(一般能加工10000件以上)、质量稳定可靠，因而在液压、农机、汽车、机床、军工等行业中得到了日益广泛的应用。

" `* O2 T2 z. x) R( Y% s1 X

　　电镀金刚石铰刀是利用电镀的方法，以金属镍、铁或铜等作结合剂，将金刚石颗粒包络在刀体上形成的。电镀铰刀要求电镀层表面达到较高的几何精度，以确保磨粒切削刃具有较好的等高性和锋利性，减小切削负荷，提高铰刀的几何质量、物理质量和耐用度。

; C- K" _1 J. b" T1 B# s

　　目前，国内金刚石铰刀采用外镀法制造。制造时，需要对磨粒进行严格筛选，通过镀层金属直接将磨粒固定在刀体周围。所镀铰刀磨粒等高性差，需用金刚石砂轮修磨，但修磨将破坏磨粒的天然刃口，钝化磨粒，影响加工效率及被加工孔的表面质量。为此，我们提出了一种新型设计与制造的方法——内包容电镀法(简称内镀法)，并进行了铰刀设计、制造与切削试验研究，以求其在精密孔加工中取得更佳的加工效果。

B1 p/ u- ~+ \1 [4 D" b. e

/ b0 r S/ d( n; i1 d l

　　2金刚石铰刀的内镀法原理与铰削机制

" L1 U+ s6 A) |! @5 h% U& Z; S# w. G - q. V8 {5 h, {7 o

　　迄今为止，内包容电镀技术已成功应用于高精度金刚石滚轮的制造，但一直未用于制造金刚石铰刀。金刚石铰刀内镀的方法是，采用稳定材料制造一个与铰刀外形相反的高精度内孔胎模，将金刚石磨粒电镀在胎模内表面，加厚形成电镀层，再将镀层与刀杆粘结在一起。为将胎膜顺利脱出，可在胎膜内表面先镀一层低熔点金属，最后加热脱模制成铰刀。同时，也可保证高精度内孔胎模不受损伤而能重复使用，以降低制造成本。

) Q9 |7 ^$ G8 Z

　　采用内镀法制造的铰刀，其磨粒完全由高精度内孔胎模包容，镀层磨粒表面可以达到较高的几何精度，磨粒等高性好，微刃锋利，所以其切削性能优于外镀法铰刀，所加工孔的表面粗糙度值小，且刀具不需修磨，使用寿命长。

　　在金刚石铰刀铰削过程中，铰刀磨粒与工件孔壁相互干涉，相互作用，不断地将干涉点切去而进行相互修整。铰刀表面和孔表面不断地产生新的干涉点，使孔壁与铰刀表面的接触面积不断增大，特别是铰刀校正部的磨粒顶部的锐边和锐角被磨成了一个个小平面，如图1所示。与此同时，切削余量越来越小，切削作用也越来越弱。而铰刀对孔壁的挤压和抛光的作用却越来越强，这就使孔的圆度越来越高、表面粗糙度值越来越小。这就是为什么金刚石铰刀使用时间越长，加工孔的表面粗糙度值越小的原因所在。

　　金刚石铰刀铰削工件内孔的过程中，铰刀切削部切除工件大部分余量(实际上总的铰削余量很小)，而校正部只切除少许余量，但其对工件表面的挤压和抛光作用却是金刚石铰刀铰孔的主要过程，是保证工件加工质量的主要因素。同时通过挤压和抛光，工件表面会产生塑性变形而提高硬度。据实验测定，工件表面经金刚石铰刀铰削后的硬度比铰削前明显提高0.5～1.0倍，这无疑对提高工件使用寿命是非常有利的。

  : J( i* q: d/ |# i O 8 V! {# c4 K$ r6 `( U- c0 t

　　1.金刚石2.切屑 图2



1.金刚石颗粒2.切屑3.粘结剂4.刀体   图3

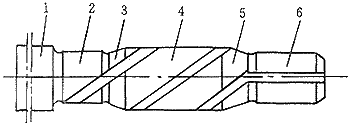

　　1.夹持部2.后导部3.倒锥部4.校正部5.切削部6.前导部  图4

% @) K+ [9 z _5 f: T

　　对于一把正常使用的金刚石铰刀，其磨粒应露出来参加切削。因此，磨粒间的结合剂应形成一个个凹坑。在铰削的过程中，大量的切屑藏于这些凹坑中(图2)，并蚀除部分结合剂，使得磨粒前面的凹坑逐渐加深；磨粒后面的结合剂则很少被切屑所蚀除，同时由于挤压力的作用，使结合剂向后蠕动，更加强了对磨粒的支撑作用。这就是金刚石铰刀的颗粒不容易脱落，铰刀保持较长寿命的原因之一(图3)。
