金属切削常识(原杭发厂资料手册)(上)

HEATS

　　金属切削常识(原杭发厂资料手册)

. N, I7 M6 \* [8 P5 t

　　序言

: y9 c2 j5 u* P

　　在机械制造中，金属切削工作量约占80%。对各种不同工件材料，合理选择刀具材料，刀具几何角度、切削三要素、刀具准确安装以及对刀具熟练刃磨技能，对提高加工质量、生产效率、降低消耗、提高企业经济效益具有十分重要的意义。我厂青年工人较多，在生产中缺乏应有切削知识与刃磨技能，尤其对钻头刃磨缺乏理论知识和熟练刃磨技能，许多钻头由于刃磨有困难，怕刃磨后影响产品质量。只能一次性使用成本消耗增加，针对当前我厂生产任务重，组织青工脱产学习理论和刃磨技能有一定困难，编写“金属切削常识”小册子帮助青工利用业余时间学习，在生产实践中对照，逐步提高切削知识，从而掌握刀具刃磨、使用技能。

　　一、刀具材料选择：

3 ?$ O' ~1 V, V2 l% m4 b; c & e2 S; l c! d" L) B

　　切削不同材料工件，需要选择好不同材料刀具，这对切削效率提高，保证加工工件质量具有重要意义。

; C, h& a1 c! m3 ]. }

　　使用较多的刀具材料可分：硬质合金刀具与高速钢刀具二大类。而硬质合金刀具根据其切削不同材料又分三种牌号YT(又称钨钴钛类)、YG(又称钨钴类)、YW(又称万能刀片)。 |MechNet|更多知识，请登陆中国机械专家网，http://www.mechnet.com.cn/

% ?3 B# X8 ]5 ^9 q0 d

　　YT牌号合金刀片适宜切削各种刚件、铜。但不能切削不锈钢、铝、铝合金，也不宜切削铸铁。

　　YT牌号合金刀片常用型号有YT5、YT10、YT15、YT30。YT30刀片在这四种型号刀片中硬度最高适宜切削硬度较高工件，以保证刀具耐磨性和工件尺寸精度，但只能适合半精加工和精加工。 |MechNet|更多知识，请登陆中国机械专家网，http://www.mechnet.com.cn/

　　YT5和YT10牌号刀片在前边四种刀片中硬度较低，适宜粗加工切削和断续切削加工。YT15刀片硬度适中，适宜粗加工、半精加工和精加工，这种刀片在我厂使用最多。 |MechNet|更多知识，请登陆中国机械专家网，http://www.mechnet.com.cn/

　　注意：YT15刀片虽然能粗加工切削，但切削性能远比YT5、YT10差，如果批量工件切削应采用YT10刀片，如果批量断续切学工件宜采用YT15刀片，以提高生产效率。

" w( |/ [1 o. m7 G/ f4 r * T$ H7 n9 `- i" S4 \6 \8 m! d

　　YG牌号合金刀片，常用型号有YG6、YG8、YG3、YG3X四种，YG3、YG3X在这4种型号刀片中硬度最高，适宜切削硬度较高铸铁、不锈钢，尤其切学不锈钢效果更佳。

! c8 `5 c0 U$ l. o8 i( n1 G* R

　　YG、YG8型号刀片适宜切学铸铁、球墨铸铁，在我厂使用最多。

　　YW牌号刀片常用型号有YW1、YW2、YW3三种，通常又称万能刀片。既能切削钢件，又能切削铸件，且硬度较高，可以切削白口铸铁，但一般只适宜精加工和半精加工切削。YT、YG、YW三种牌号硬质合金刀片，由于硬度比高速钢高但脆性相对大，其切削速度比告诉钢快，通常切削速度应选择在40~80/min，最快可达100/min，这种切削速度是对硬度在HRC28以下工件而言，如果工件硬度高其切削速度要减慢，如果切削有色金属其切削速度相对加快。应注意以下二点：①使用硬质合金刀具切削时，速度不能太慢，速度慢切削冲击大，刀片易碎。②切削时一般不能加冷却液，加冷却液只能在切削速度慢时事业，否则刀片易碎裂。

9 z9 x8 D9 m& p3 [5 O/ G ) Y$ H4 x c' J3 ^( H0 M; D- Q

　　高速钢刀具：高速钢牌号常用有W18cr4V，W9W6几种，其中W18-W9我厂使用较多。高速钢最大优点是可以制造各种形状刀具，例：滚刀麻花钻等形状复杂刀具，且刀具锋利切削性好，但与硬质合金刀具比较，硬度低切削时红硬性差，耐磨性差，不宜高速切削，高速钢切削速度最高不能超过30/min，一般钻头钻削时有冷却液条件下也只能控制在18~15m/min以内，才能保证刀具正常使用。超越这个范围刀具急剧磨损，使用寿命降低。

! Z' h) Q- p) W2 I$ u/ y) i ! V+ x) c ^8 `8 }$ b

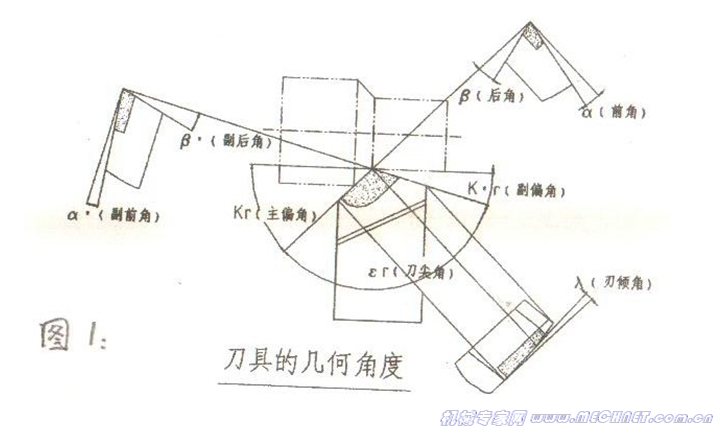

　　二、刀具前角，后角、刃倾角等参数的选择：

& G# ]2 q9 g7 z) S( B" i1 q # X/ N. I8 G# }" D! \5 v! J- ]5 {; G

　　切削不同形状，不同材料工件需要选择好合适的前角、后角、刃倾角等参数，合理刀具角度参数对提高加工质量、生产效率和降低生产成本有十分重要意义。常规是：切削普通刚件如45#、50#等钢种，通常前角①8~10°后角②8°刃倾角③5~6°。

5 T7 G4 a% E! T v4 ]( ] # F6 z+ p& R8 c0 K" h2 D2 q- G

　　切削铸件：前角①8°，后角②6°，刃倾角③3~5°，切削调质钢，后角与前角相对减少2°左右，刃倾角可以不要，或磨成负刃倾角2~3°以加强刀尖强度。

9 P/ O: f# N+ C6 t& u+ B

　　断续切削工件有冲击，一般前后角与刃倾角采用加工调质钢所采用的前后角、刃倾角，切削硬度在HRC48~55范围工件，在前刀面上，主切削刃出磨成负倒刃3°，1.5mm宽，以利抗冲击，增大刀具承受强度。

+ ?# \5 i6 x7 e$ ?1 Z/ k7 t

　　切削韧性塑性大的材料，例如A3、20#钢、紫铜等工件时一般均采用大前角、大刃倾角，前角①30~35°，刃倾角②25~35°后角③15~20°，甚至更大。

# L% [/ y9 i# ?6 v

　　三、切削三要素选择：

) {4 x9 z, S1 k/ K) h

　　切削深度给进量、切削速度(工件或刀具旋转)常称切削三要素，合理选择切削三要素，对提高生产效率、刀具使用寿命、产品质量有着十分重要的意义。切削三要素选择原则是：首先选择切削深度，在机床刚性，刀具承受能力等满足条件下，在粗加工中尽可能依次切去加工余量大部分，以提高生产效率，其次是选择给进量，给进量也是提高生产效率的有效途径。

~9 R, j) {4 l( x% n2 Q5 H
