插齿刀前角对刀具耐用度及齿形误差的影响

HEATS

　　在切削加工中，刀具的有效寿命受到主切削刃磨损的限制。影响刀具磨损的因素较多，包括工件材料和刀具材料的机械物理性能、刀具的结构与几何形状参数、切削条件与用量等。对于插齿加工，插齿刀的前角对刀具的耐用度和齿形误差具有直接影响。

* v! d X- @7 R5 K9 W3 a. S" j0 w7 @ 2 Z( U, H$ D; l, L: I6 S

　　1、插齿刀的几何角度

) t' H, c7 l `- h* l& l% c9 D& H4 [

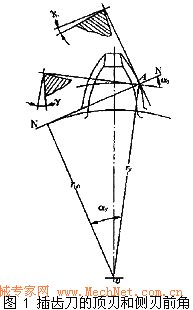

　　标准插齿刀的顶刃前角g=5°。插齿刀前刀面为内凹圆锥面，因此形成了侧刃前角。插齿刀的侧刃前角应在与切削刃在基面上的投影相垂直的截面(即图1所示与基圆柱相切的N-N截面)上测量。侧刃上任意点A的前角gyc计算公式为：tangyc=tangsinay

6 |4 ]" J% @* r# H, k9 D& Y

　　式中：ay——切削刃上任意点A处的渐开线压力角，cosay=rb0/ry

# q9 p( ]2 r: }6 C# P, p g

　　由此可知，在侧刃上各点处的前角值gyc不等，在接近顶圆处侧刃前角较大，接近根圆处侧刃前角较小。由于插齿刀前刀面为圆锥面，故侧刃形成了一定的刃倾角。切削刃上各点的刃倾角不同，在任意点A处的刃倾角ly为：tanly=tangcosay

* y4 C/ f/ d) I- |* Q/ H6 ~$ K- W$ l" z 9 I( B- \# p$ J7 n$ ~. S8 U

　　对于两侧切削刃，在顶圆处侧刃前角最大而刃倾角最小，在根圆处侧刃前角最小而刃倾角最大。刃倾角可起到增大工作前角的作用。

2 Z7 q. }0 F: u& e! s 8 R- u) q, I: ~( _* ]# j* z. Z

　　对于标准插齿刀(如m=2.5mm，a=20°，z0=30，g=5°的插齿刀)，顶圆处的侧刃前角gac=2°36'，根圆处的侧刃前角gfc=0°13'。由于侧刃前角均很小，对切削性能有一定影响。

5 P5 L( S; Y1 `" y2 T1 K% w

　　2、增大插齿刀前角对刀具耐用度的影响

- y# V" A, }% G, O

　　在加工钢制齿轮时，适当增大插齿刀前角不仅有利于提高加工齿面光洁度，还可提高插齿刀的耐用度。如将插齿刀前角由5°增大到15°，在m=2.5mm，a=20°，z0=30，z1=42，ae=9°的加工条件下，刀具耐用度可由134.8分钟提高到252分钟(提高88%)，为标准插齿刀(ae=6°，g=5°）耐用度(62.3分钟)的4倍(提高404.7%)。将前角增大到15°后，可使侧刃前角显著增大(顶圆处侧刃前角gac=10°39'，根圆处侧刃前角gfe=7°06')，从而显著提高加工齿面光洁度。

! \8 A0 C [: \3 y4 Y ) J& O n2 ?2 V4 X3 F

　　3、增大插齿刀前角对齿形误差的影响

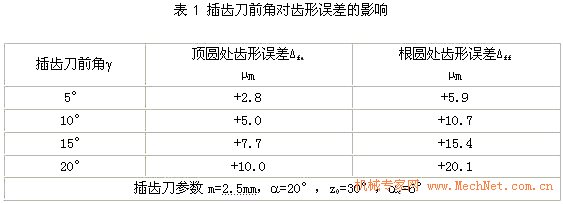

　　增大插齿刀前角后，将增大插齿刀的齿形误差，因此应根据被加工齿轮的精度要求来分析增大插齿刀前角的可行性。如对于m=2.5mm，a=20°，z0=30的插齿刀，当齿顶后角ae=6°时，采用不同前角时的齿形误差见表1(表中数值为插齿刀齿形角经修正后的齿形误差)。可知，当插齿刀前角增大到15°时，齿形误差已相当大，不容忽视。对于大模数、少齿数的插齿刀，产生的齿形误差将更大。因此，大前角插齿刀主要适用于加工低精度齿轮或进行粗加工。

0 D) F' }% W0 Q

　　在齿轮加工中，有时会遇到工件材料塑性较大、采用标准前、后角的插齿刀加工不易达到要求齿面光洁度的情况，此时可采用增大插齿刀前角的方法。如加工38CrNiMo ALA和40CrNiMo A齿轮时，采用标准前、后角的插齿刀加工时齿面产生较深划痕，经研齿、珩齿等工序后划痕也不易消除。此时采用增大前、后角(ae=9°，g=15°）的插齿刀进行加工，齿面光洁度可稳定达到5～6级。当齿轮精度要求较高时，为避免因加大插齿刀前、后角引起齿形误差超差，可采取以下解决措施：①重新修正插齿刀的齿形角。表1中插齿刀根圆处的齿形误差大于顶圆处的齿形误差，如适当减小插齿刀的齿形角，可使根圆处齿形误差减小，从而减小总的齿形误差。采用该方法需要进行重复试算，以使齿形误差达到最小。②如使用修正齿形角的方法仍达不到要求的齿形精度时，可将插齿刀的实际齿形误差计算出来，然后对磨削插齿刀齿形的砂轮进行专门修整，使磨削出的插齿刀齿形误差最小。该方法一般在对齿形精度有特殊要求时才采用。

- Z$ D0 \3 q3 v& V) H( N

　　4、插齿刀前刀面的特殊刃磨

) W7 M) [% m$ T5 R# K( U

　　为增大插齿刀的侧刃前角，还可采用特殊刃磨方法磨削插齿刀的前刀面。对于普通模数的插齿刀，可采用图2a所示的刃磨方法，使插齿刀的顶刃前角和侧刃前角同时增大。磨削用的砂轮由两侧的圆锥面和中间的圆柱面组成，圆柱面宽度等于插齿刀的齿顶厚度，两侧圆锥面与插齿刀前刀面的交线为双曲线，该双曲线与插齿刀的渐开线理论齿形很接近，因此磨出的插齿刀齿形误差极小。对于模数较大的插齿刀，可采用图2b所示的刃磨方法，分别磨削出插齿刀的顶刃前角和侧刃前角。由于特殊刃磨方法操作复杂，因此仅在个别特殊场合使用。

s3 b- [) @* Y( L$ [8 T 9 p8 m G; C9 {2 L

　　综上所述，在粗加工工序或对加工精度要求不高时，适当增大插齿刀前角不仅可提高刀具耐用度和加工齿面光洁度，而且在一定程度上还可降低机床的切削力，因此不失为一种经济实用的齿轮加工方法。-【MechNet】
