可转位铣刀的合理选用

HEATS

目前可转位铣刀已广泛应用于各行业的高效、高精度铣削加工，其种类已基本覆盖了现有的全部铣刀类型。由于可转位铣刀结构各异、规格繁多，选用时有一定难度，而可转位铣刀的正确选择和合理使用是充分发挥其效能的关键。本文拟就可转位铣刀的合理选用提供一些依据，供广大用户参考。

1.可转位铣刀的类型

! K. c8 l B n m8 n

(1)可转位面铣刀：主要有平面粗铣刀、平面精铣刀、平面粗精复合铣刀三种。

(2)可转位立铣刀：主要有立铣刀、孔槽铣刀、球头立铣刀、R立铣刀、T型槽铣刀、倒角铣刀、螺旋立铣刀、套式螺旋立铣刀等。

(3)可转位槽铣刀：主要有三面刃铣刀、两面刃铣刀、精切槽铣刀。
) {+ F( `" s. d# {+ `. m M( v: B: E

(4)可转位专用铣刀：用于加工某些特定零件，其型式和尺寸取决于所用机床和零件的加工要求。此类铣刀种类较多，如加工电机转子槽的可转位转子槽铣刀，加工曲轴的可转位曲轴铣刀(外铣刀、内铣刀、车拉刀)，加工路道岔的可转位锰叉道岔铣刀，加工螺杆的可转位螺杆铣刀，加工叶轮的可转位叶轮铣刀，加工火车车轮的可转位轮缘铣刀等。

(5)可转位组合铣刀：由两个或多个铣刀组装而成，可一次加工出形状复杂的一个成形面或几个面。

2.可转位铣刀的结构

可转位铣刀一般由刀片、定位元件、夹紧元件和刀体组成。由于刀片在刀体上有多种定位与夹紧方式，刀片定位元件的结构又有不同类型，因此可转位铣刀的结构形式有多种，分类方法也较多。但对用户选择刀具结构类型起主要作用的是刀片排列方式，排列方式可分为平装结构和立装结构两大类。
$ v/ M: V5 b! m/ ~6 Y7 o. O' p. h h7 |& o8 d. S8 H; J2 |, d* q L" _6 [ `- _( {& R* O6 m$ T0 J" j( @' b& s/ Q1 R9 @* A, }0 N

u3 u4 a8 N9 W+ O# o3 b5 f+ Q+ R) k+ ]

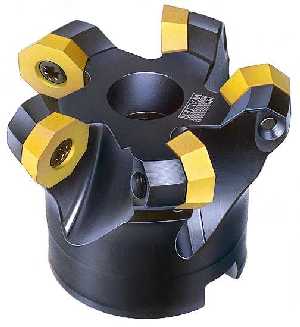

图1 平装结构 6 A1 q6 E% O" u: I1 Z8 _
3 M- E1 r& Y2 I1 o; h. o

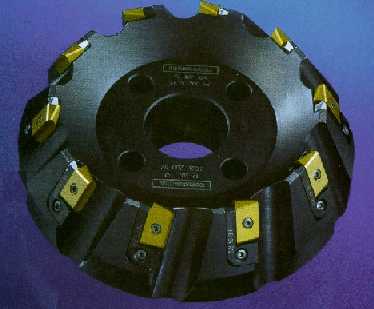

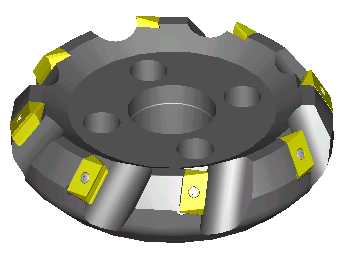

图2 立装结构

8 b2 {0 F* B2 v% F: u2 U

(1)平装结构(刀片径向排列)
, A/ J5 Y7 H( S3 j+ q6 g

国外以山特维克(SANDVIK)
、瓦尔特(WALTER)、山高(SECO)公司的产品为代表，国内大多数工具厂生产的可转位铣刀均采用此种结构型式(见图1)。
" m/ M- H0 J( S9 @( o6 G, [# t1 x

平装结构铣刀的刀体结构工艺性好，容易加工，并可采用无孔刀片(刀片价格较低，可重磨)。由于需要夹紧元件，刀片的一部分被覆盖，容屑空间较小，且切削力方向的硬质合金截面较小，故平装结构的铣刀一般用于轻型和中量型的铣削加工。

(2)立装结构(刀片切向排列)

国外以英格索尔(INGERSOLL)公司的产品为代表，国外WALTER公司、国内哈一工英格索尔数控刀具厂、陕西航空硬质合金工具厂均生产此种结构型式的铣刀(见图2)。
