不锈钢断屑钻的切屑形态控制

HEATS

　　常用马氏体、奥氏体不锈钢中含碳极少，含铬、镍铰多，材料虽硬度不高，但韧性大，切削变形、切削温度、加工硬化程度较高。为改善冷却效果，提高钻头耐用度，必须控制断屑与排屑。本文结合作者在上海理工大学附属工厂对核电站用支撑板钻孔的试验研究成果，分析了钻削不锈钢时各种屑形生成原理，论述了最佳屑形与切削参数之间的微妙关系。从而提出了控制最佳屑形、达到有效断屑的方法。

　　1不锈钢断屑钻的切屑形态与产生条件

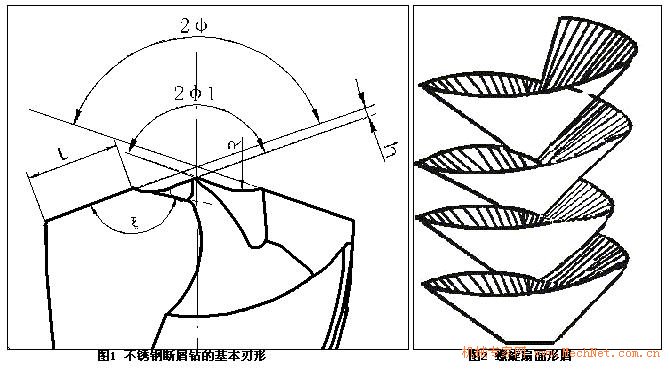

　　不锈钢断屑钻的基本刃形如图1所示。其特点是：磨出较大锋角(2F)及很浅的圆弧刃(半径R)，生成了外直刃(宽度L)与内、外刃高度差h。通过修磨钻心部位前刀面生成了内直刃、内刃锋角(2F1)，留下很短的横刃。下面分述这种钻型切出的切屑形态与产生条件。

1 o( q% K! `) {: a/ w

+ l+ W% e7 Q1 `3 D) u, L- M4 t

　　螺旋带状屑：如图2所示。这种切屑卷曲所占空间大，易阻塞，不会断屑，影响钻头冷却效果。

! ~2 E3 `: r U* Z5 L; l3 s4 c

　　生成原理：麻花钻刀刃各点切削速度不同。外刃处速度高，切屑流动快，切屑较长。越近中心速度越低，切屑排出越慢，切屑长度越短。这种外刃卷成较大半径的弧状，近中心处卷成较小半径的切屑，如不分断，就形成螺旋扇面形。这是麻花钻直线刀刃最常见的切屑。

　　螺旋带状屑的宽度取决于外刀刃宽度，一般L=0.25～0.3d (d—钻头直径)。当L较小时，刀刃各点切削速度相差不多，刀刃前角大，切削变形较小，切屑排除流畅，可卷曲成一条较窄的螺旋带状屑。带状屑会缠绕在钻头螺旋刃上，不易折断，排出时安全性较差。扇面块状屑：出现在内凹圆弧刃上，如图3所示。这种切屑为短块状，是自然卷断的，切屑较易排出与清理。

　　生成原理：圆弧刃上各点切屑流向不同，其规律是各点切屑流向均通过圆弧刃的中心(刀刃法向)。切屑在卷曲过程中沿圆弧刃方向的附加变形，使得切屑展开成扇面形并撕裂形成块状屑。

0 x5 ^4 Z$ w6 Q/ d* l7 {6 r$ F

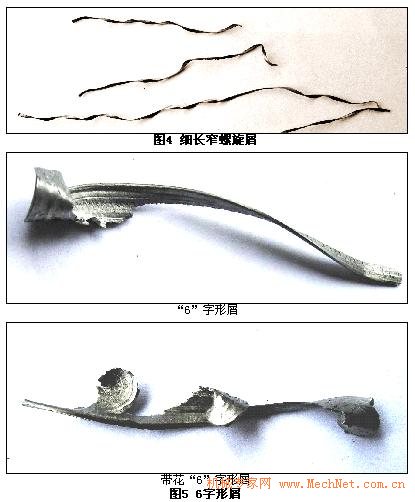

　　细长螺旋屑：出现在外刃或内直刃上，如图4所示。这种切屑不易折断。

) B$ V& [4 H4 N$ D0 f

, V7 O, h( g4 I" g

　　生成原理：

. J+ k: x+ ]* t' g$ j

　　钻头左右刃磨得不对称，外刃长的一边多切了对边短刃未切除的一段余量。切屑宽度就是不对称量。

4 R# k! j' J+ p9 X

　　内直刃磨出较大的前角和卷屑槽时，也可能出现细长螺旋屑，但其螺旋导程比外直刃的小。
