数控车床的刀具安装

[复制链接]
发表于 2010-9-12 11:02:39 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
一、数控车床常用刀具及选择 5 X; B- ]% u- o1 z) h' ]

1、数控车床常用刀具

5 g8 f4 i) U, e) m" p; \

    在数控车床上使用的刀具有外圆车刀、钻头、镗刀、切断刀、螺纹加工刀具等,其中以外圆车刀、镗刀、钻头最为常用。

9 O+ L5 u u9 k4 `7 }, s

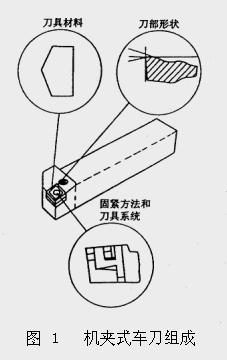

    数控车床使用的车刀、镗刀、切断刀、螺纹加工刀具均有焊接式和机夹式之分,除经济型数控车床外,目前已广泛使用机夹式车刀,它主要由刀体、刀片和刀片压紧系统三部分组成,如图1所示,其中刀片普遍使用硬质合金涂层刀片。

x/ j- H! o8 k; @" k3 y

8 V" s9 x# Z/ N$ @ H0 g

 2 、刀具选择

+ }" n4 G& i) i% v

    在实际生产中,数控车刀主要根据数控车床回转刀架的刀具安装尺寸、工件材料、加工类型、加工要求及加工条件从刀具样本中查表确定,其步骤大致如下:

4 K( U* M3 B, T- g" K; w5 M1 ?

( 1 )确定工件材料和加工类型(外圆、孔或螺纹);

- I# y7 T1 t' x: H6 J

( 2 ) 根据粗、精加工要求和加工条件确定刀片的牌号和几何槽形;

, E' G( e, {) R1 C9 v

( 3 )根据刀架尺寸、刀片类型和尺寸选择刀杆

- k8 T4 J1 ?2 y8 j& J6 O2 e4 ^/ \

二、刀具安装

$ I) b0 K' h8 D: m" ~

    如前选择好合适的刀片和刀杆后,首先将刀片安装在刀杆上,再将刀杆依次安装到回转刀架上,之后通过刀具干涉图和加工行程图检查刀具安装尺寸 。

! }9 H1 S' A- ^; X& w1 W; B

三、注意事项

2 E6 K l6 i, m( w1 G( y: k

    在刀具安装过程中应注意以下问题:

7 C. c+ }8 J" c' b4 @, |; D3 V% N$ a

1、安装前保证刀杆及刀片定位面清洁,无损伤;

" G, U1 m# y+ b L1 V( f# Z3 w

2、将刀杆安装在刀架上时,应保证刀杆方向正确;
3、安装刀具时需注意使刀尖等高于主轴的回转中心。

: G. O7 }% i- S4 n
